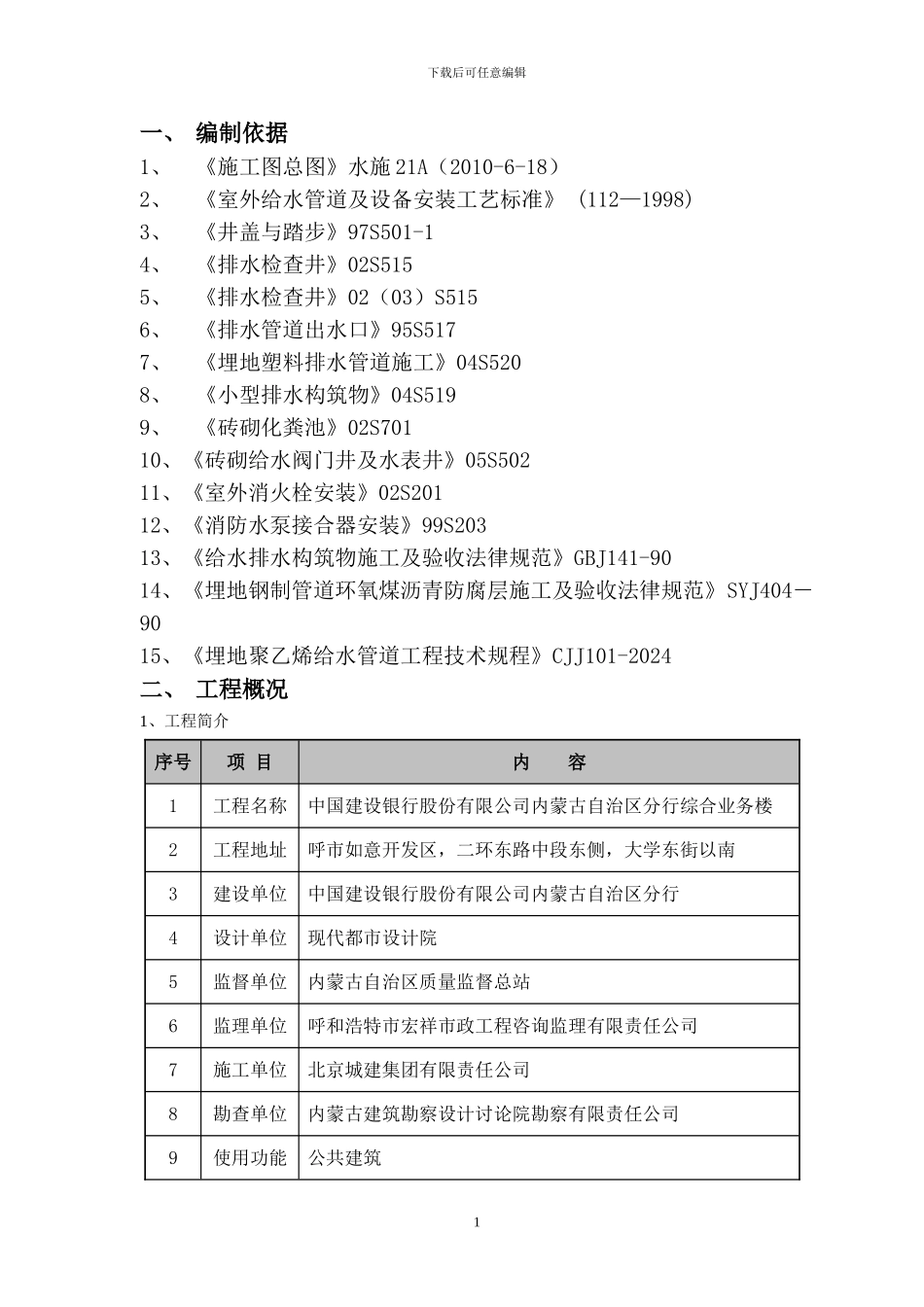

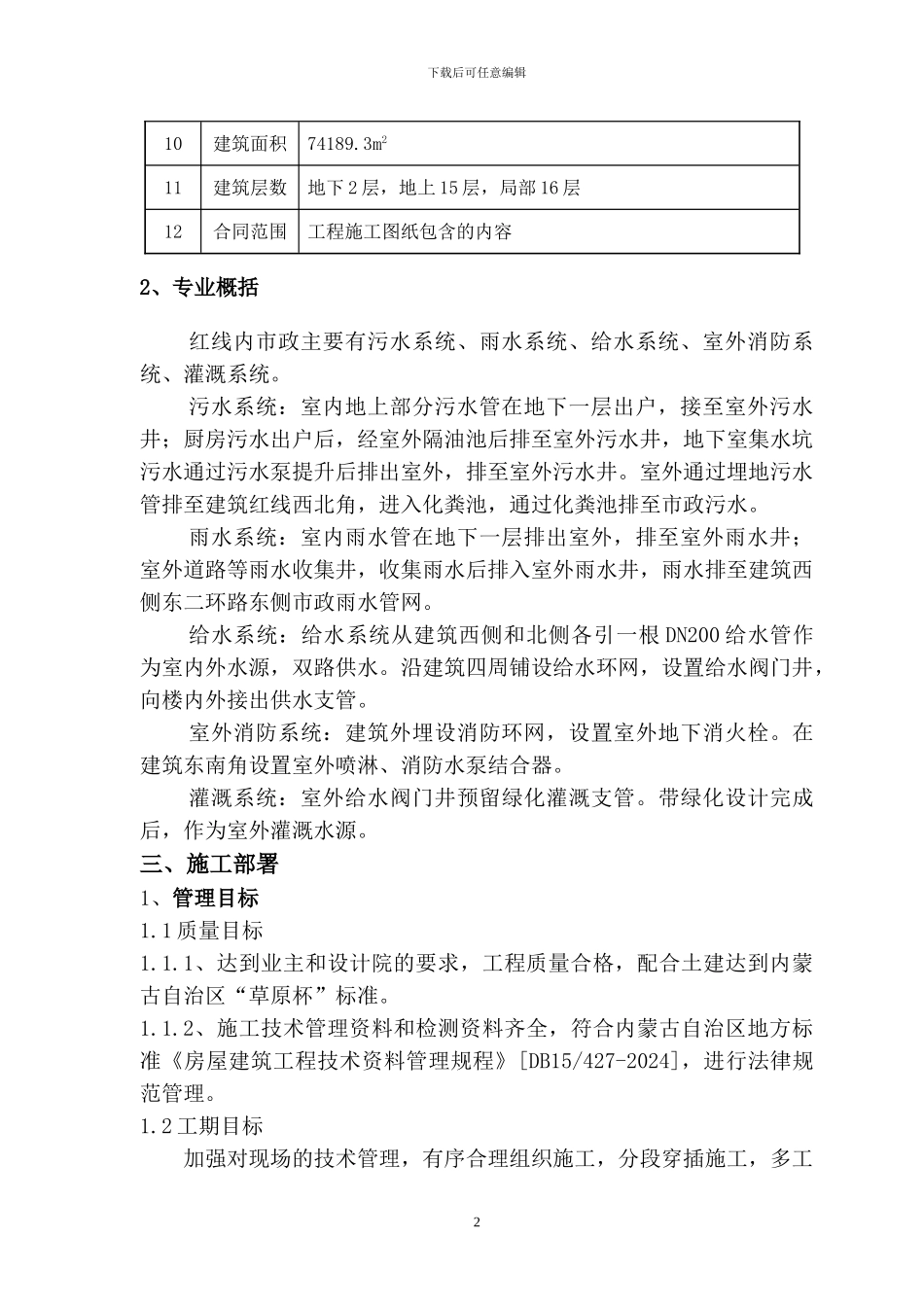

下载后可任意编辑一、 编制依据1、《施工图总图》水施 21A（2010-6-18）2、《室外给水管道及设备安装工艺标准》 (112—1998)3、《井盖与踏步》97S501-14、《排水检查井》02S5155、《排水检查井》02（03）S5156、《排水管道出水口》95S5177、《埋地塑料排水管道施工》04S5208、《小型排水构筑物》04S5199、《砖砌化粪池》02S70110、《砖砌给水阀门井及水表井》05S50211、《室外消火栓安装》02S20112、《消防水泵接合器安装》99S20313、《给水排水构筑物施工及验收法律规范》GBJ141-9014、《埋地钢制管道环氧煤沥青防腐层施工及验收法律规范》SYJ404－9015、《埋地聚乙烯给水管道工程技术规程》CJJ101-2024二、 工程概况1、工程简介序号项 目内 容1工程名称中国建设银行股份有限公司内蒙古自治区分行综合业务楼2工程地址呼市如意开发区，二环东路中段东侧，大学东街以南3建设单位中国建设银行股份有限公司内蒙古自治区分行4设计单位现代都市设计院5监督单位内蒙古自治区质量监督总站6监理单位呼和浩特市宏祥市政工程咨询监理有限责任公司7施工单位北京城建集团有限责任公司8勘查单位内蒙古建筑勘察设计讨论院勘察有限责任公司9使用功能公共建筑1下载后可任意编辑10建筑面积74189.3m211建筑层数地下 2 层，地上 15 层，局部 16 层12合同范围工程施工图纸包含的内容2、专业概括红线内市政主要有污水系统、雨水系统、给水系统、室外消防系统、灌溉系统。污水系统：室内地上部分污水管在地下一层出户，接至室外污水井；厨房污水出户后，经室外隔油池后排至室外污水井，地下室集水坑污水通过污水泵提升后排出室外，排至室外污水井。室外通过埋地污水管排至建筑红线西北角，进入化粪池，通过化粪池排至市政污水。雨水系统：室内雨水管在地下一层排出室外，排至室外雨水井；室外道路等雨水收集井，收集雨水后排入室外雨水井，雨水排至建筑西侧东二环路东侧市政雨水管网。给水系统：给水系统从建筑西侧和北侧各引一根 DN200 给水管作为室内外水源，双路供水。沿建筑四周铺设给水环网，设置给水阀门井，向楼内外接出供水支管。室外消防系统：建筑外埋设消防环网，设置室外地下消火栓。在建筑东南角设置室外喷淋、消防水泵结合器。灌溉系统：室外给水阀门井预留绿化灌溉支管。带绿化设计完成后，作为室外灌溉水源。三、施工部署1、管理目标1.1 质量目标1.1.1、达到业主和设计院的要求，工程质量合格，配合土建达到内蒙古自治区“草原杯”标准。1...
