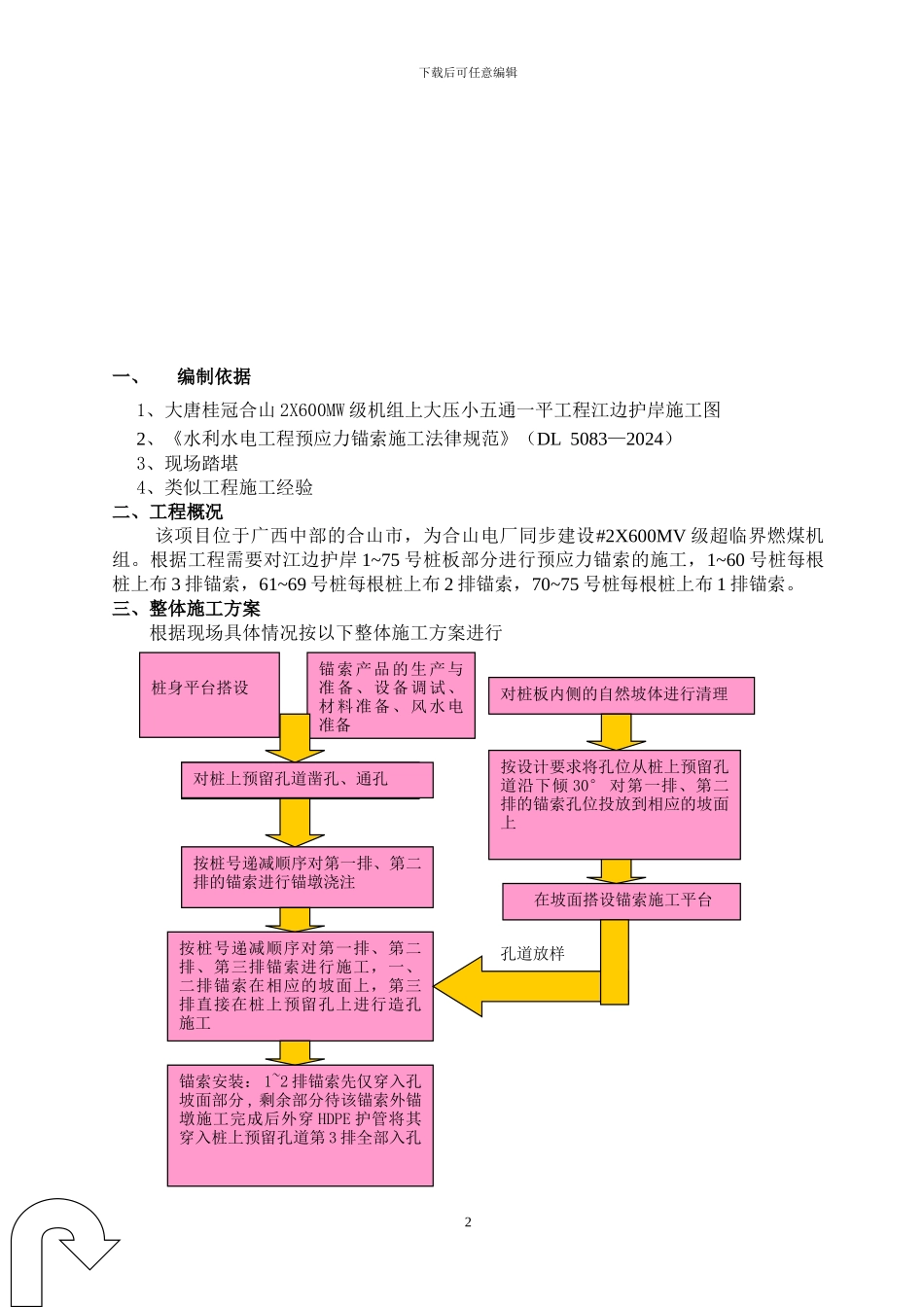

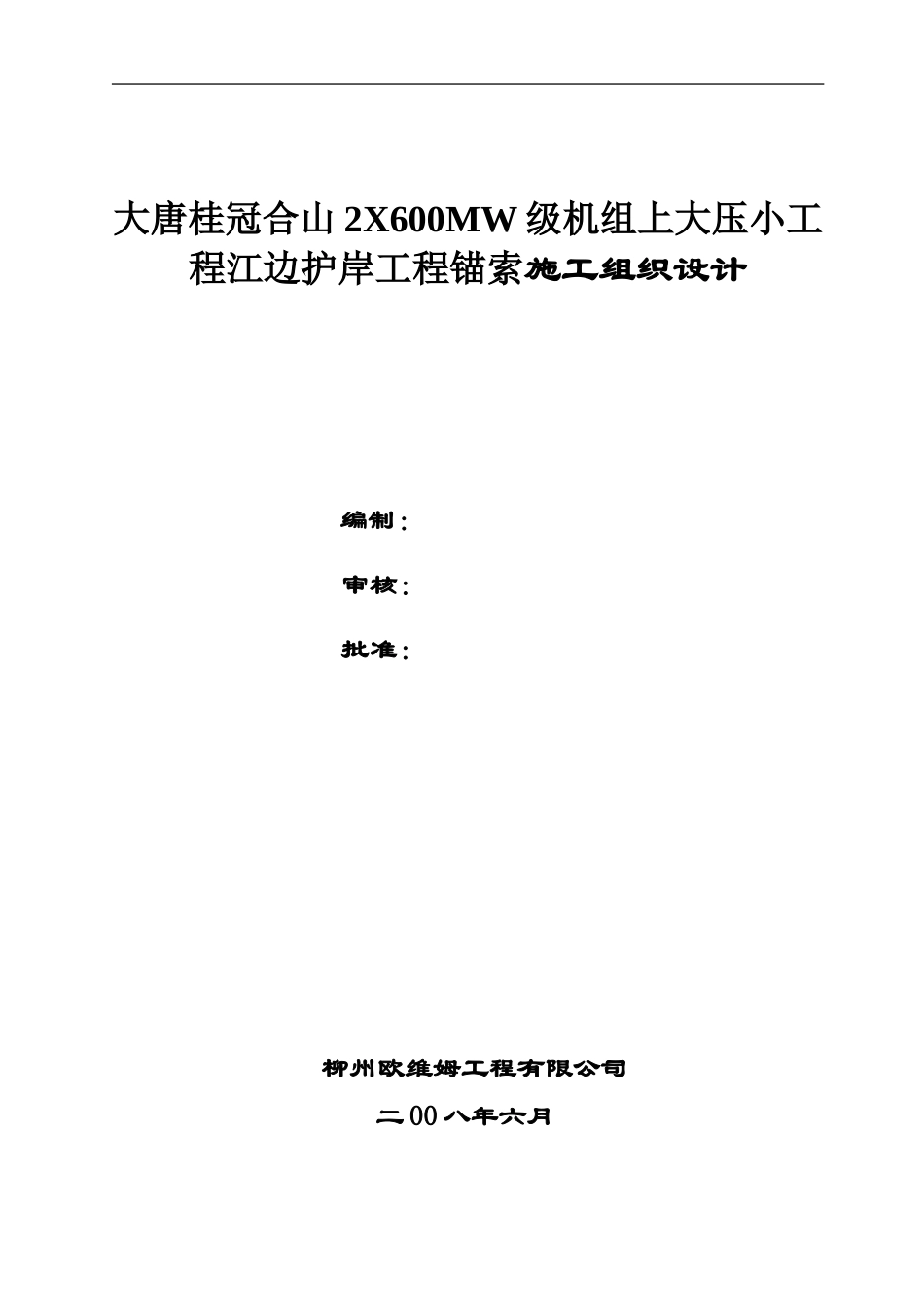

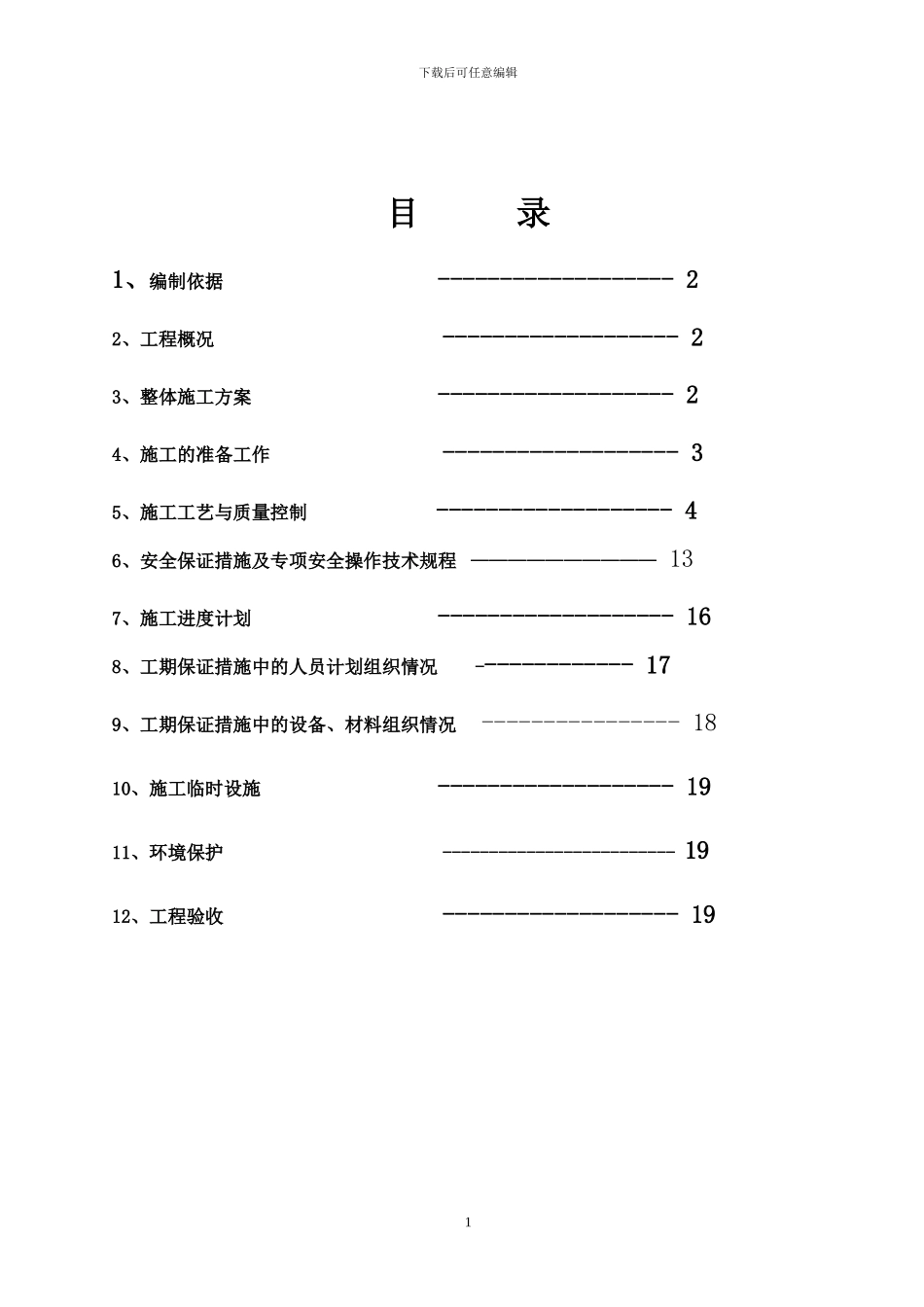

大唐桂冠合山 2X600MW 级机组上大压小工程江边护岸工程锚索施工组织设计编制: 审核:批准: 柳州欧维姆工程有限公司二 00 八年六月下载后可任意编辑目录1、编制依据 ------------------- 2 2、工程概况 ------------------- 2 3、整体施工方案 ------------------- 2 4、施工的准备工作 ------------------- 3 5、施工工艺与质量控制 ------------------- 4 6、安全保证措施及专项安全操作技术规程 —————————— 137、施工进度计划 ------------------- 16 8、工期保证措施中的人员计划组织情况 ------------- 17 9、工期保证措施中的设备、材料组织情况 ---------------- 1810、施工临时设施 ------------------- 19 11、环境保护 ------------------------- 1912、工程验收 ------------------- 19 1下载后可任意编辑一、编制依据1、大唐桂冠合山 2X600MW 级机组上大压小五通一平工程江边护岸施工图2、《水利水电工程预应力锚索施工法律规范》(DL 5083—2024)3、现场踏堪4、类似工程施工经验二、工程概况 该项目位于广西中部的合山市,为合山电厂同步建设#2X600MV 级超临界燃煤机组。根据工程需要对江边护岸 1~75 号桩板部分进行预应力锚索的施工,1~60 号桩每根桩上布 3 排锚索,61~69 号桩每根桩上布 2 排锚索,70~75 号桩每根桩上布 1 排锚索。三、整体施工方案根据现场具体情况按以下整体施工方案进行2锚索产品的生产与准备、设备调试、材料准备、风水电准备设计对坡面进行重新校核确认对桩上预留孔道凿孔、通孔按桩号递减顺序对第一排、第二排的锚索进行锚墩浇注对桩板内侧的自然坡体进行清理按设计要求将孔位从桩上预留孔道沿下倾 30° 对第一排、第二排的锚索孔位投放到相应的坡面上孔道放样按桩号递减顺序对第一排、第二排、第三排锚索进行施工,一、二排锚索在相应的坡面上,第三排直接在桩上预留孔上进行造孔施工锚索安装: 1~2 排锚索先仅穿入孔坡面部分 , 剩余部分待该锚索外锚墩施工完成后外穿 HDPE 护管将其穿入桩上预留孔道第 3 排全部入孔 在坡面搭设锚索施工平台桩身平台搭设下载后可任意编辑四、施工准备工作(一)技术准备1.对当地自然条件和技术经济条件进行调查;2.对相关的规程、法律规范以及设计的技术文件进行理解与熟悉;3.编制细部以及专项的施工组织设计。(二)资源准备1.设备机具:A、办公部分:电脑、打印机;B、运输:小汽车...
