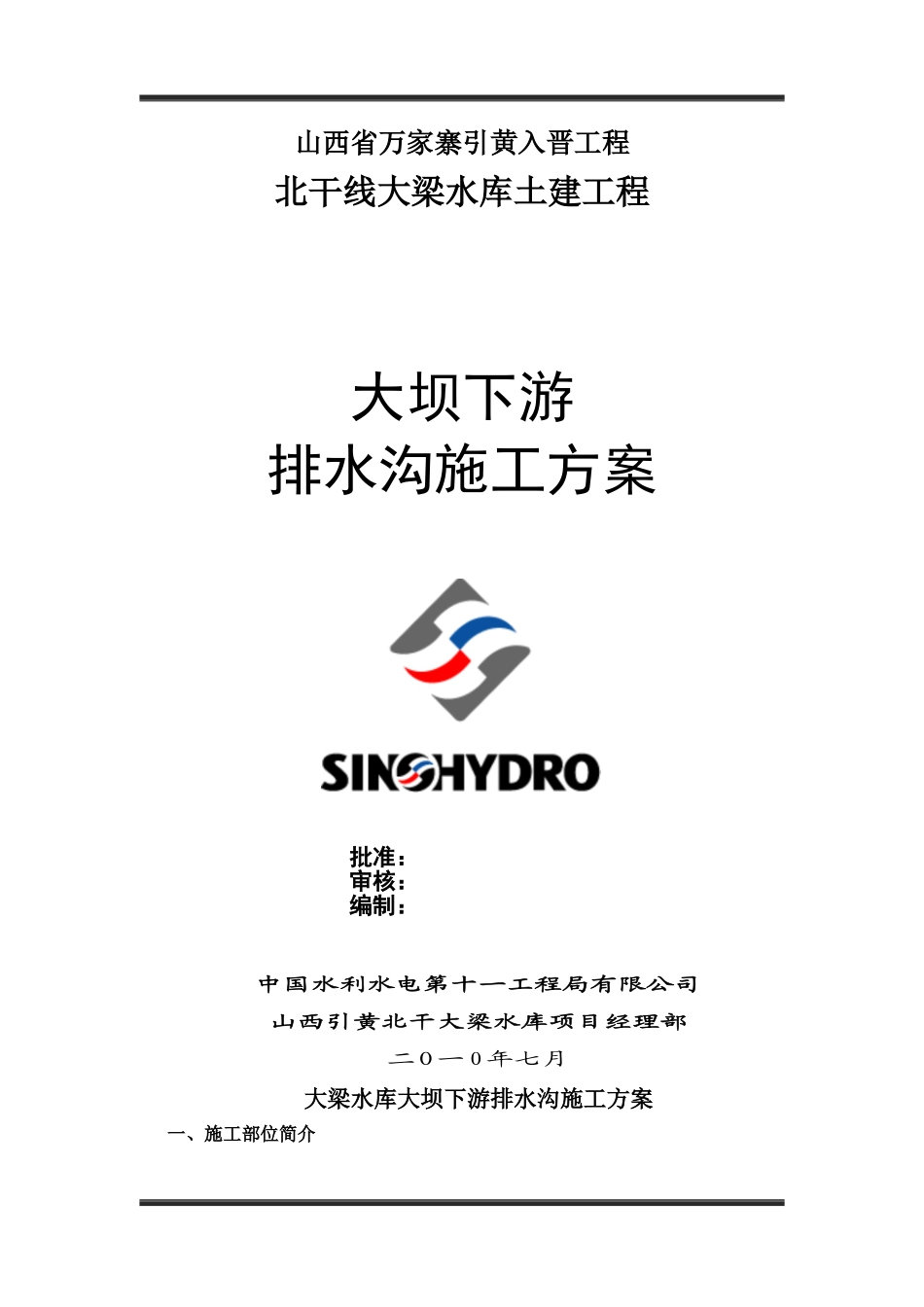

山西省万家寨引黄入晋工程北干线大梁水库土建工程大坝下游排水沟施工方案批准：审核：编制：中国水利水电第十一工程局有限公司山西引黄北干大梁水库项目经理部二 O 一 0 年七月大梁水库大坝下游排水沟施工方案一、施工部位简介下载后可任意编辑大梁水库主坝为黄土心墙砂砾料混合坝，坝轴线实行直线形布置，横跨下称沟谷地，主坝坝顶高程 1401.00m，防浪墙顶高程 1402.2m，最大坝高26.0m，坝顶长 1145m。坝顶宽度 8.0m，上游坡比为 1：3.5（EL1386.00 以下）、1：3.25（EL1386.00~EL1394.00）、1：2.5（EL1394.00~坝顶），下游坡比为1：2.0（EL1386.00以下）、1：3.0（EL1386.00~EL1394.00）、1：2.5（EL1394.00~坝顶）。大坝下游浆砌石排水沟从桩号 0+362～1+000 及左右岸坝肩排水沟，排水沟砌筑厚度 30cm，排水沟从两侧向中间下游排水盲沟有排水坡度，左侧为i=0.256%，右侧为 i=0.114%。二、施工项目与工程量本次施工主要为下游及坝肩排水沟施工。主要工程量见下表：主要工程量表项 目单位工程量备 注排水沟浆砌石m32420三．下游及坝肩排水沟施工方法3.1 排水沟砌筑施工工艺及措施排水沟工程施工工艺见下图：测量放线→基础清理→排水沟砌筑→勾缝、养护→下一单元施工工艺说明：3.1.1 测量放线：测量队根据施工图纸要求放出排水沟边线，标记位置及高程，并向现场技术及施工中队进行书面交底。3.1.2 基础清理及验收:施工中队根据测量队提供的位置、标高和对排水沟基础面进行人工清理，下游及坝肩排水沟基础面为反滤料，施工前对反滤料进行人工平整，夯实。 3.1.3 排水沟砌筑：排水沟砌筑使用各种原材料必须经过项目部质检检验合格后，才能用于本工程。要求石料尺寸宜为 20cm～30cm，厚度不小于 15cm。试验室应按图纸要求进行砂浆配合比试验。砂浆中砂宜用中砂或粗砂，砂的最大粒径，不宜大于 5mm。不得人工拌和砂浆，砂浆拌和采纳集中拌制与现场拌制相结合的方式，以拌和站集中拌制为主，根据施工需要，在下游各级马道现场布置 0.3m3的自落式拌和筒，砂浆标号为 M10，严格根据试验室提供的配合比拌制，砂浆拌和中国水利水电第十一工程局有限公司 1下载后可任意编辑现场必须配有醒目的砂浆配合比挂牌。排水沟砌筑时测量放线，砌筑时排水沟底部及顶部边线立杆挂线控制，外面线顺直整齐，以保持线形顺适，砌体平整。组砌方法应正确，砌体应上、下错缝，上下层错缝（竖缝）距离不小于 8cm，内外搭砌，基础第一皮应用丁砌...
