大型超深基坑降水、挖土和支撑施工方案VIP免费

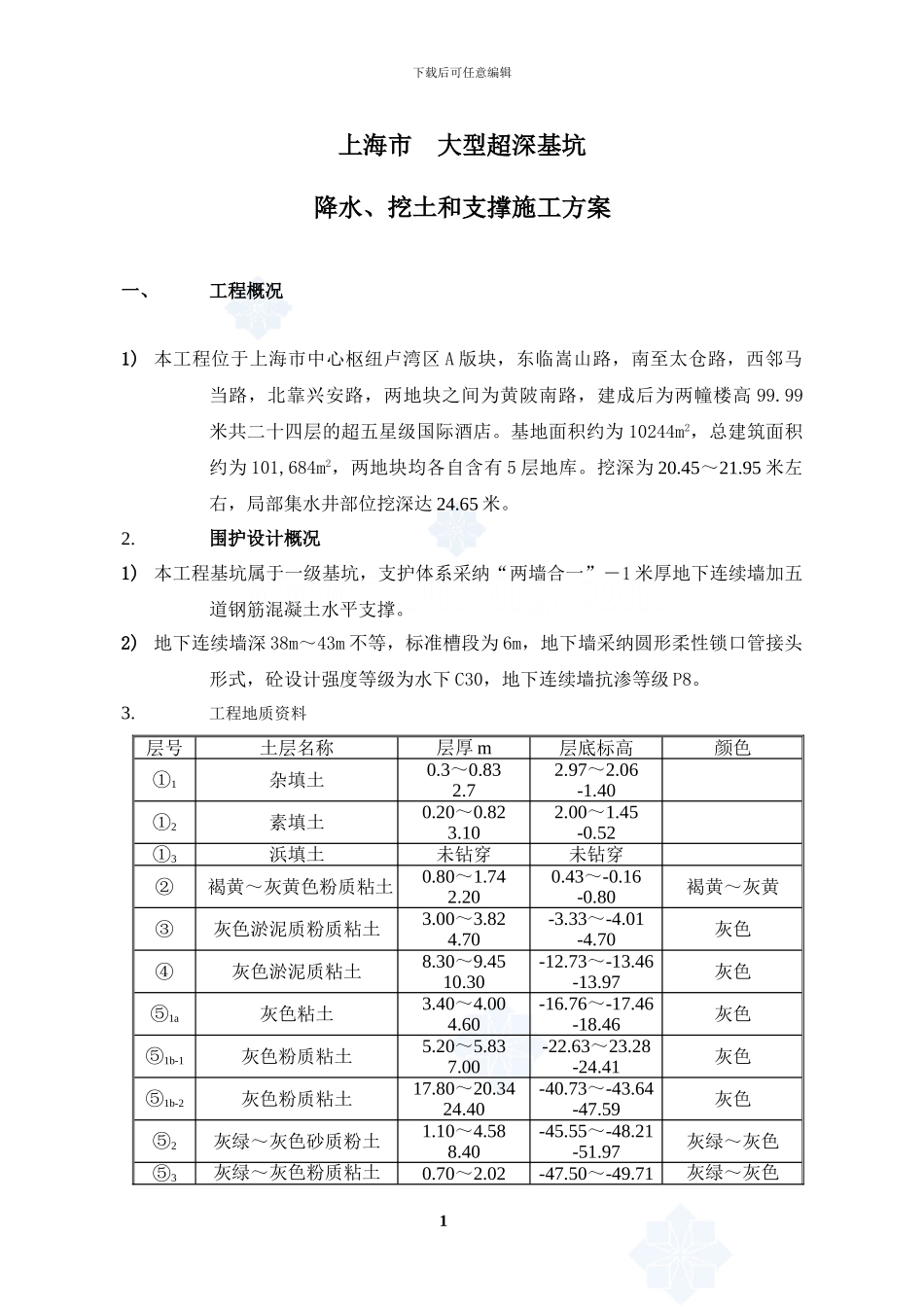

大型超深基坑降水、挖土和支撑施工方案_第1页
1/9

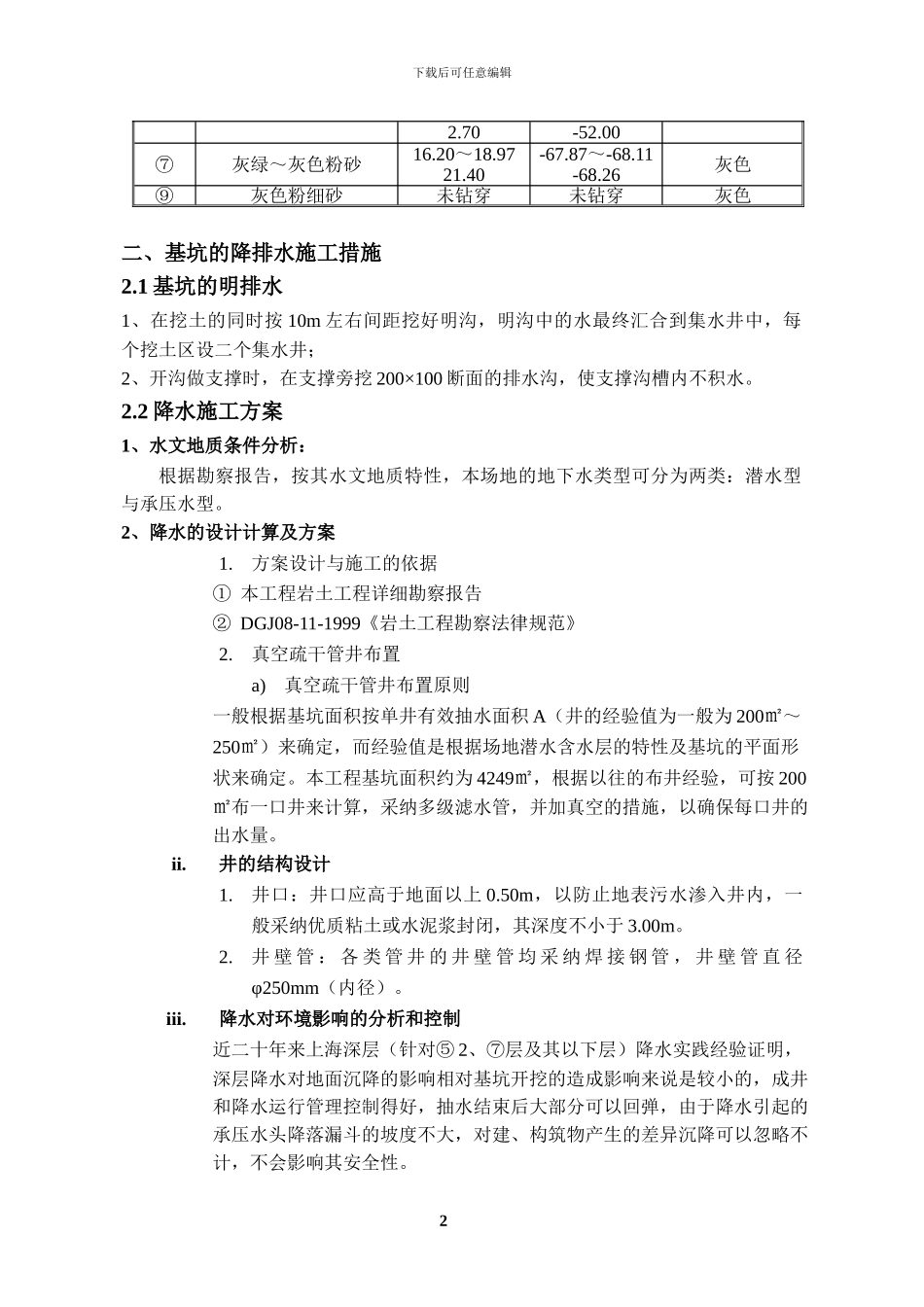

大型超深基坑降水、挖土和支撑施工方案_第2页
2/9

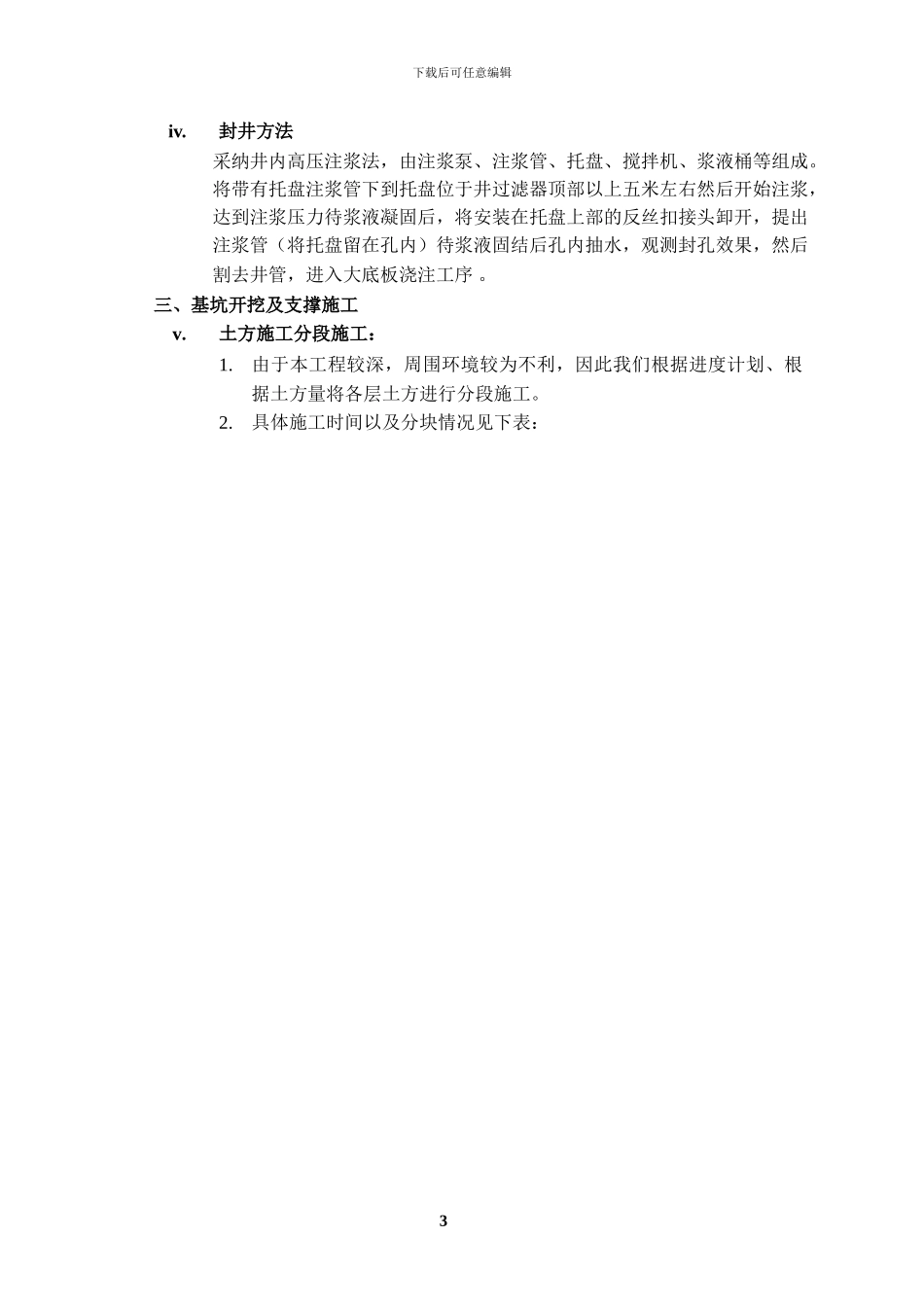

大型超深基坑降水、挖土和支撑施工方案_第3页
3/9
下载后可任意编辑上海市 大型超深基坑降水、挖土和支撑施工方案 一、工程概况1) 本工程位于上海市中心枢纽卢湾区 A 版块,东临嵩山路,南至太仓路,西邻马当路,北靠兴安路,两地块之间为黄陂南路,建成后为两幢楼高 99.99米共二十四层的超五星级国际酒店。基地面积约为 10244m2,总建筑面积约为 101,684m2,两地块均各自含有 5 层地库。挖深为 20.45~21.95 米左右,局部集水井部位挖深达 24.65 米。2.围护设计概况1) 本工程基坑属于一级基坑,支护体系采纳“两墙合一”―1 米厚地下连续墙加五道钢筋混凝土水平支撑。2) 地下连续墙深 38m~43m 不等,标准槽段为 6m,地下墙采纳圆形柔性锁口管接头形式,砼设计强度等级为水下 C30,地下连续墙抗渗等级 P8。3.工程地质资料层号土层名称层厚 m层底标高颜色①1杂填土0.3~0.832.72.97~2.06-1.40①2素填土0.20~0.823.102.00~1.45-0.52①3浜填土未钻穿未钻穿②褐黄~灰黄色粉质粘土0.80~1.742.200.43~-0.16-0.80褐黄~灰黄③灰色淤泥质粉质粘土3.00~3.824.70-3.33~-4.01-4.70灰色④灰色淤泥质粘土8.30~9.4510.30-12.73~-13.46-13.97灰色⑤1a灰色粘土3.40~4.004.60-16.76~-17.46-18.46灰色⑤1b-1灰色粉质粘土5.20~5.837.00-22.63~23.28-24.41灰色⑤1b-2灰色粉质粘土17.80~20.3424.40-40.73~-43.64-47.59灰色⑤2灰绿~灰色砂质粉土1.10~4.588.40-45.55~-48.21-51.97灰绿~灰色⑤3灰绿~灰色粉质粘土0.70~2.02-47.50~-49.71灰绿~灰色1下载后可任意编辑2.70-52.00⑦灰绿~灰色粉砂16.20~18.9721.40-67.87~-68.11-68.26灰色⑨灰色粉细砂未钻穿未钻穿灰色二、基坑的降排水施工措施2.1 基坑的明排水1、在挖土的同时按 10m 左右间距挖好明沟,明沟中的水最终汇合到集水井中,每个挖土区设二个集水井;2、开沟做支撑时,在支撑旁挖 200×100 断面的排水沟,使支撑沟槽内不积水。2.2 降水施工方案1、水文地质条件分析:根据勘察报告,按其水文地质特性,本场地的地下水类型可分为两类:潜水型与承压水型。2、降水的设计计算及方案1.方案设计与施工的依据① 本工程岩土工程详细勘察报告② DGJ08-11-1999《岩土工程勘察法律规范》2.真空疏干管井布置a)真空疏干管井布置原则一般根据基坑面积按单井有效抽水面积 A(井的经验值为一般为 200㎡~250㎡)来确定,而经验值是根据场地潜水含水层的特性及基坑的平面形状来确定。本工程基坑面积约为 4249㎡,根据以...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

大型超深基坑降水、挖土和支撑施工方案
