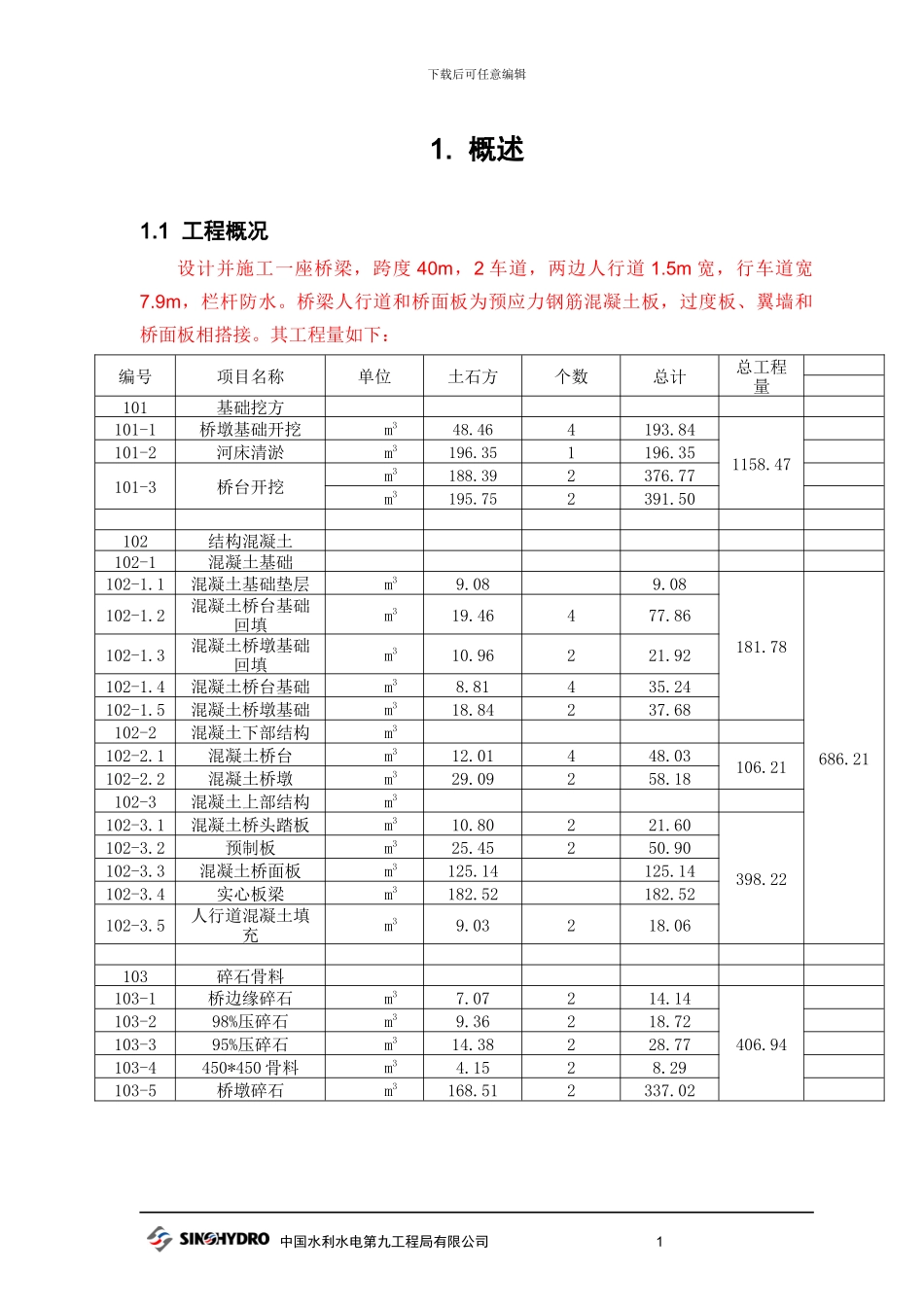

下载后可任意编辑1. 概述1.1 工程概况设计并施工一座桥梁，跨度 40m，2 车道，两边人行道 1.5m 宽，行车道宽7.9m，栏杆防水。桥梁人行道和桥面板为预应力钢筋混凝土板，过度板、翼墙和桥面板相搭接。其工程量如下：编号项目名称单位土石方个数总计总工程量 101基础挖方 101-1桥墩基础开挖 m348.46 4193.84 1158.47 101-2河床清淤 m3196.35 1196.35 101-3桥台开挖 m3188.39 2376.77 m3195.75 2391.50 102结构混凝土 102-1混凝土基础 102-1.1混凝土基础垫层 m39.08 9.08 181.78 686.21 102-1.2混凝土桥台基础回填 m319.46 477.86 102-1.3混凝土桥墩基础回填 m310.96 221.92 102-1.4混凝土桥台基础 m38.81 435.24 102-1.5混凝土桥墩基础 m318.84 237.68 102-2混凝土下部结构 m3 102-2.1混凝土桥台 m312.01 448.03 106.21 102-2.2混凝土桥墩 m329.09 258.18 102-3混凝土上部结构 m3 102-3.1混凝土桥头踏板 m310.80 221.60 398.22 102-3.2预制板 m325.45 250.90 102-3.3混凝土桥面板 m3125.14 125.14 102-3.4实心板梁 m3182.52 182.52 102-3.5人行道混凝土填充 m39.03 218.06 103碎石骨料 103-1桥边缘碎石 m37.07 214.14 406.94 103-298%压碎石 m39.36 218.72 103-395%压碎石 m314.38 228.77 103-4450*450 骨料 m34.15 28.29 103-5桥墩碎石 m3168.51 2337.02 中国水利水电第九工程局有限公司 1下载后可任意编辑2. 进度计划见附表中国水利水电第九工程局有限公司 2下载后可任意编辑3. 施工总布置见附图中国水利水电第九工程局有限公司 3下载后可任意编辑4. 施工方案及施工组织4.1 测量定位4.1.1 平面控制网布设（测量员，水准仪）a)施工测量时，首先向建设单接收测量控制起算点，作为本工程的坐标起算点。b)利用施工现场红线桩，采纳直角坐标法施测，标定出本工程的纵横向轴线。c)轴线定位完毕，标定出纵横向轴的交点，进行闭合检查，点位误差应小于等于 2mm。d)点位检查合格，即可埋点，作为施工控制网起算点，并做好点位保护工作。e)申请监理人员进行验线。4.1.2 测量放线（测量员，经纬仪，全站仪）a）在施工定位放线施测前，应熟悉总平面、基础平面图和有关大样图及定位测量有关的技术资料。根据控制点在垫层上测定桥墩桥台主要轴线、边界线等。施测时必须严格保证精度，防止出现错误。c）验线：用全站仪检查各轴线的投测位置，然后再实量轴线相对位...
