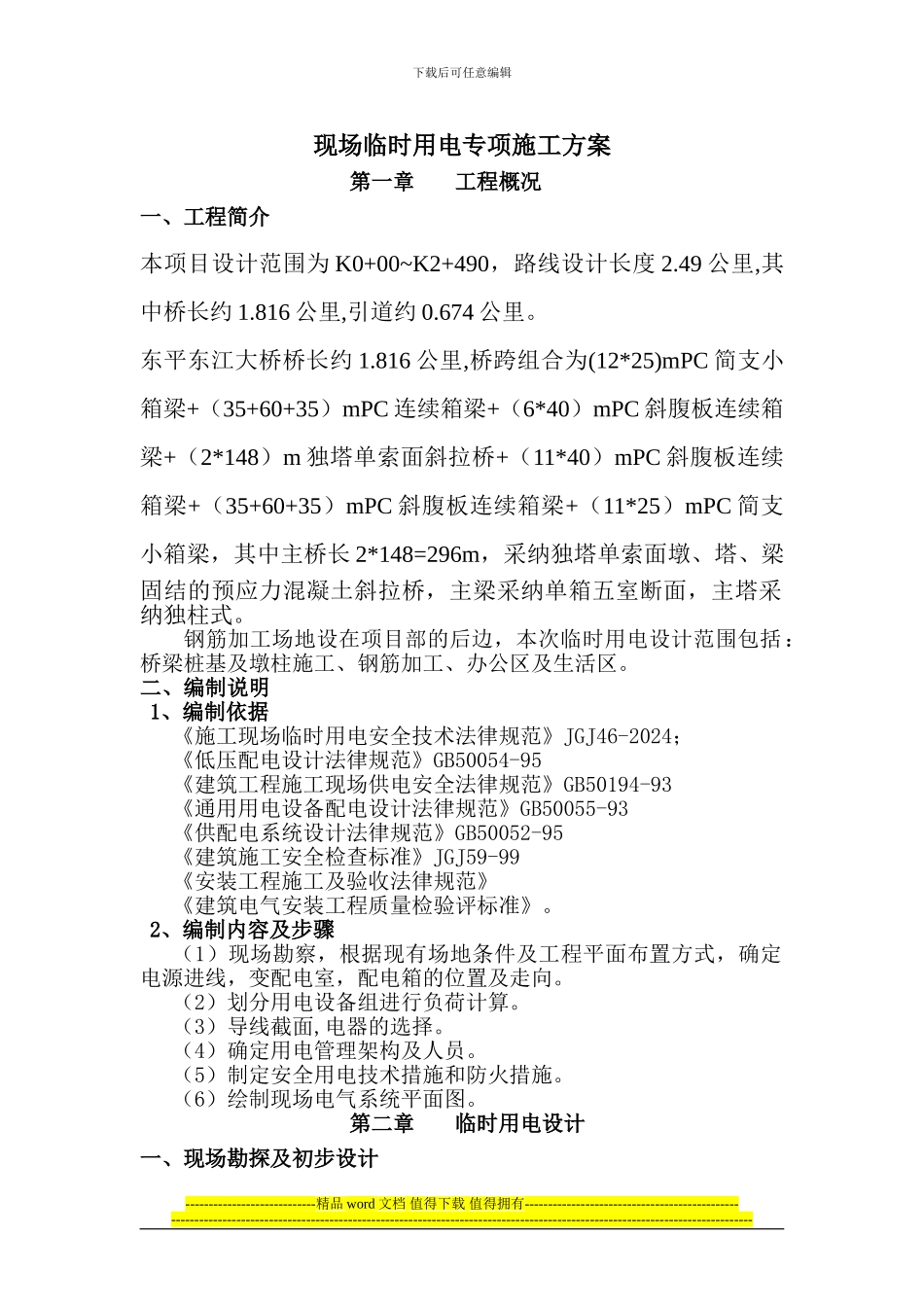

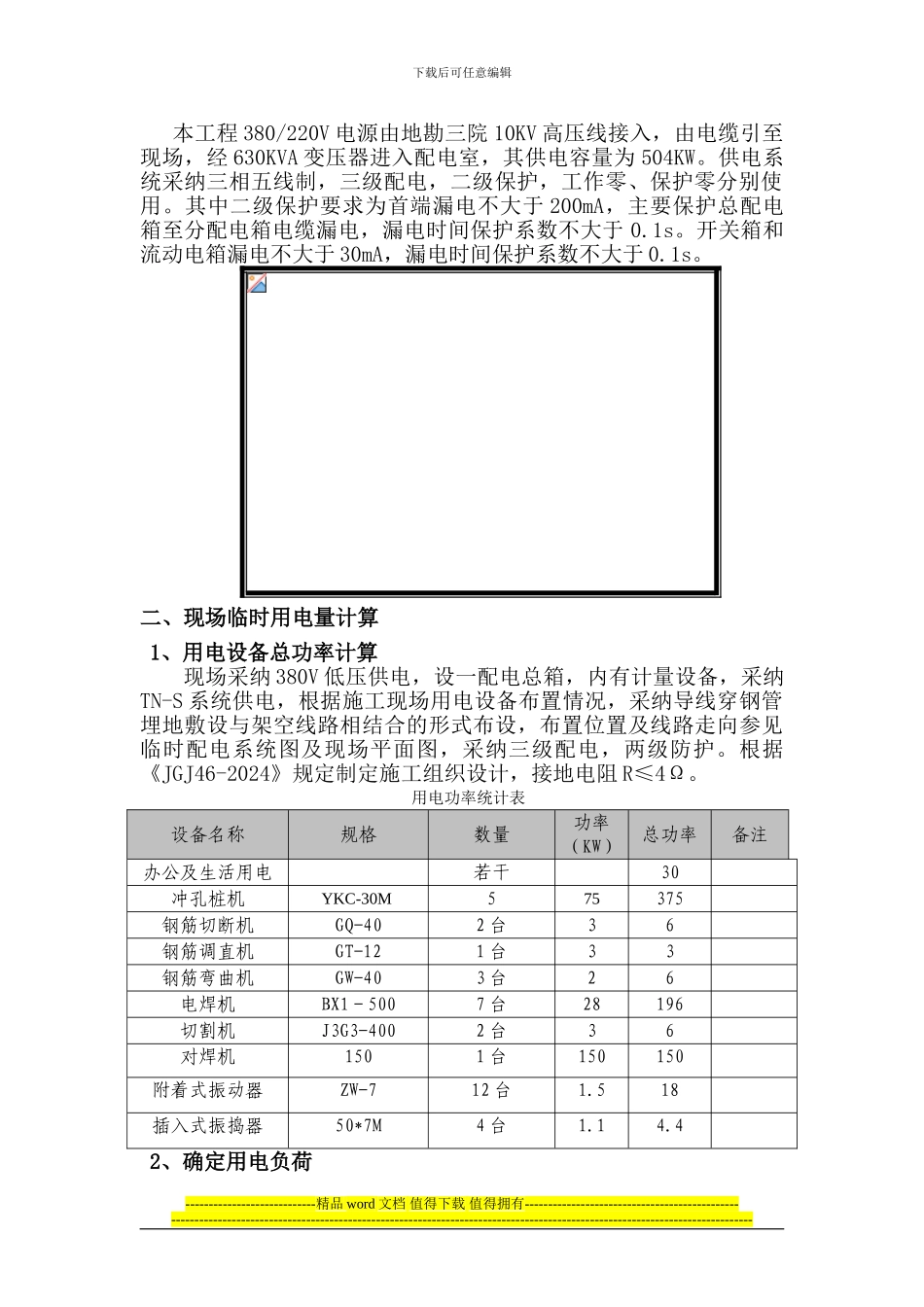

下载后可任意编辑现场临时用电专项施工方案第一章 工程概况一、工程简介本项目设计范围为 K0+00~K2+490，路线设计长度 2.49 公里,其中桥长约 1.816 公里,引道约 0.674 公里。东平东江大桥桥长约 1.816 公里,桥跨组合为(12*25)mPC 简支小箱梁+（35+60+35）mPC 连续箱梁+（6*40）mPC 斜腹板连续箱梁+（2*148）m 独塔单索面斜拉桥+（11*40）mPC 斜腹板连续箱梁+（35+60+35）mPC 斜腹板连续箱梁+（11*25）mPC 简支小箱梁，其中主桥长 2*148=296m，采纳独塔单索面墩、塔、梁固结的预应力混凝土斜拉桥，主梁采纳单箱五室断面，主塔采纳独柱式。钢筋加工场地设在项目部的后边，本次临时用电设计范围包括：桥梁桩基及墩柱施工、钢筋加工、办公区及生活区。二、编制说明1、编制依据《施工现场临时用电安全技术法律规范》JGJ46-2024；《低压配电设计法律规范》GB50054-95 《建筑工程施工现场供电安全法律规范》GB50194-93 《通用用电设备配电设计法律规范》GB50055-93《供配电系统设计法律规范》GB50052-95《建筑施工安全检查标准》JGJ59-99《安装工程施工及验收法律规范》《建筑电气安装工程质量检验评标准》。2、编制内容及步骤（1）现场勘察，根据现有场地条件及工程平面布置方式，确定电源进线，变配电室，配电箱的位置及走向。（2）划分用电设备组进行负荷计算。（3）导线截面,电器的选择。（4）确定用电管理架构及人员。（5）制定安全用电技术措施和防火措施。（6）绘制现场电气系统平面图。第二章 临时用电设计一、现场勘探及初步设计----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑本工程 380/220V 电源由地勘三院 10KV 高压线接入，由电缆引至现场，经 630KVA 变压器进入配电室，其供电容量为 504KW。供电系统采纳三相五线制，三级配电，二级保护，工作零、保护零分别使用。其中二级保护要求为首端漏电不大于 200mA，主要保护总配电箱至分配电箱电缆漏电，漏电时间保护系数不大于 0.1s。开关箱和流动电箱漏电不大于 30mA，漏电时间保护系数不大于 0.1s。二、现场临时用电量计算1、用电设备总功率计算现场采纳 380V 低压供电，设一配电总箱，内有计量设备，采纳TN-S 系统供电，根据施工现场...
