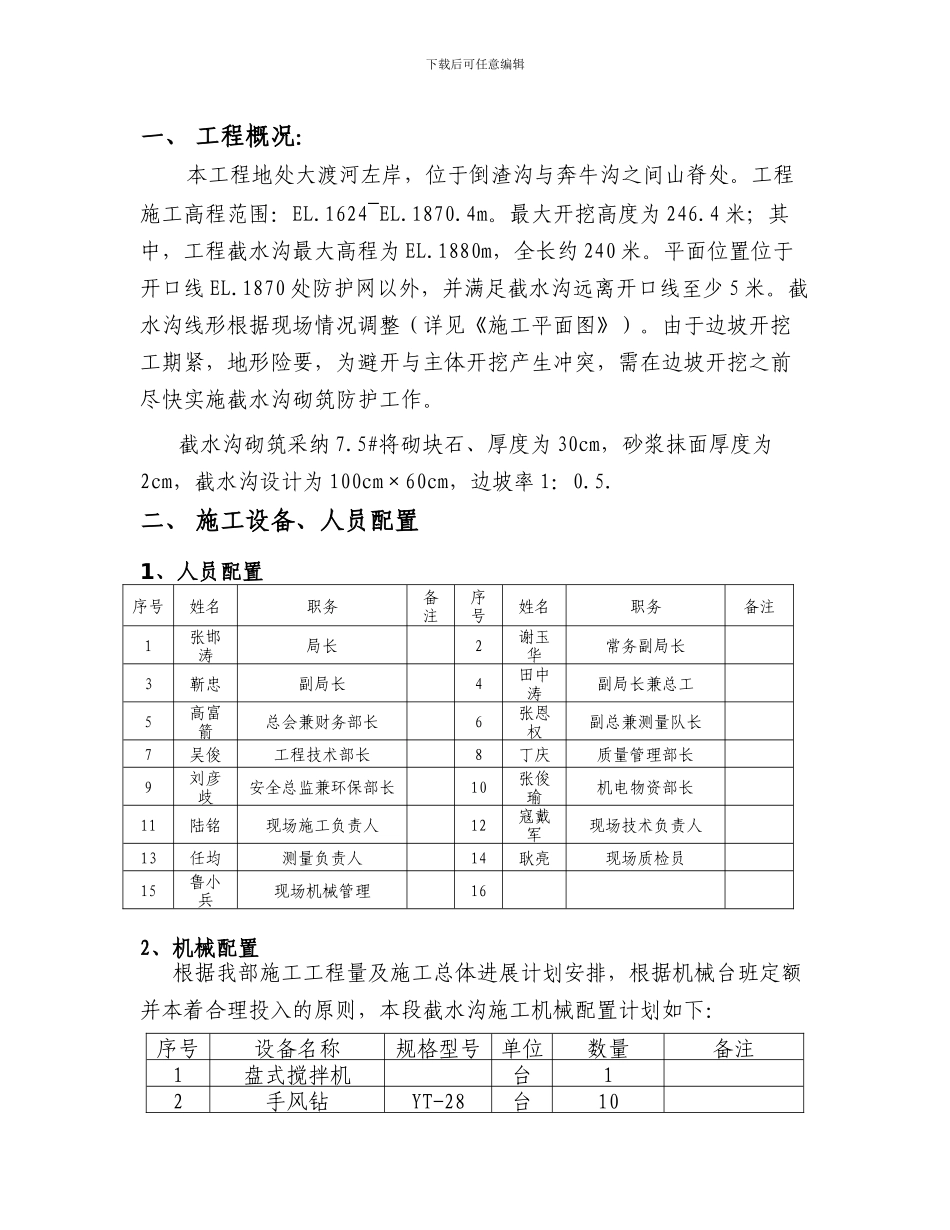

下载后可任意编辑一、 工程概况： 本工程地处大渡河左岸，位于倒渣沟与奔牛沟之间山脊处。工程施工高程范围：EL.1624~EL.1870.4m。最大开挖高度为 246.4 米；其中，工程截水沟最大高程为 EL.1880m，全长约 240 米。平面位置位于开口线 EL.1870 处防护网以外，并满足截水沟远离开口线至少 5 米。截水沟线形根据现场情况调整（详见《施工平面图》）。由于边坡开挖工期紧，地形险要，为避开与主体开挖产生冲突，需在边坡开挖之前尽快实施截水沟砌筑防护工作。截水沟砌筑采纳 7.5#将砌块石、厚度为 30cm，砂浆抹面厚度为2cm，截水沟设计为 100cm×60cm，边坡率 1：0.5.二、 施工设备、人员配置1、人员配置序号姓名职务备注序号姓名职务备注1张邯涛局长2谢玉华常务副局长3靳忠副局长4田中涛副局长兼总工5高富箭总会兼财务部长6张恩权副总兼测量队长7吴俊工程技术部长8丁庆质量管理部长9刘彦歧安全总监兼环保部长10张俊瑜机电物资部长11陆铭现场施工负责人12寇戴军现场技术负责人13任均测量负责人14耿亮现场质检员15鲁小兵现场机械管理162、机械配置根据我部施工工程量及施工总体进展计划安排，根据机械台班定额并本着合理投入的原则，本段截水沟施工机械配置计划如下：序号设备名称规格型号单位数量备注1盘式搅拌机台12手风钻YT-28台10下载后可任意编辑3潜孔钻台54卷扬机1T台1三、施工准备：1、施工风、水、电准备① 供水：经过现场勘察，在绑绑沟处有一处天然水源，系山顶融雪产生，且水流量较大，完全能保障施工所用。鉴于此，准备于绑绑沟金康道路处修建一座 15m×2.5m×0.3m 的浆砌拦水坝，蓄水约 60m3,所用块石11.25m3。拦水坝具体位置详见《施工平面图》。② 供风：从工程整体施工考虑，经计算进水口施工最大用风量 80m3/min，在进水口下游原十四局营地附近通过扩挖形成 100 平米施工场地，布置 4 台 20m3/min 电动空压机，供进水口开挖钻爆设备、边坡支护设备施工用风。空压机用 Dg150mm 钢管引至工作面，供截水沟手风钻施工用。具体布置及送风途径详见《施工平面图》。③ 供电：从业主提供的电源接 10KV 高压至金康电站工程道路绑绑沟十四局营地水沟处布置一台 1500KVA 的变压器组供进水口施工用。具体位置详见《施工平面图》。在搭设临时用电线路时应充分考虑线路安全。2、材料准备及运输进水口截水沟施工所涉及材料为水泥、砂、块石水等。可从右岸河床处运送至金康道路 1774 高程处。，然后转运至材料堆...
