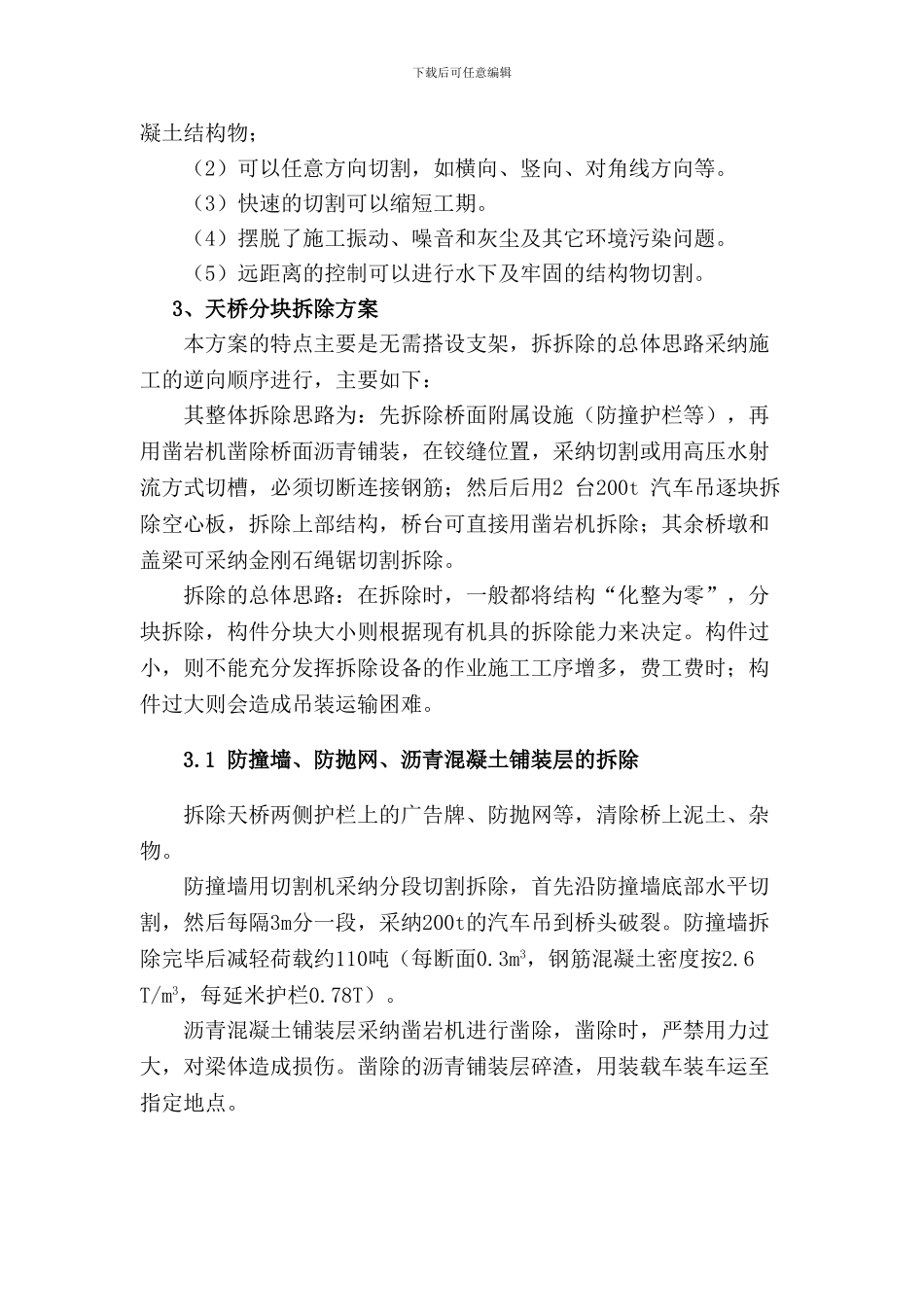

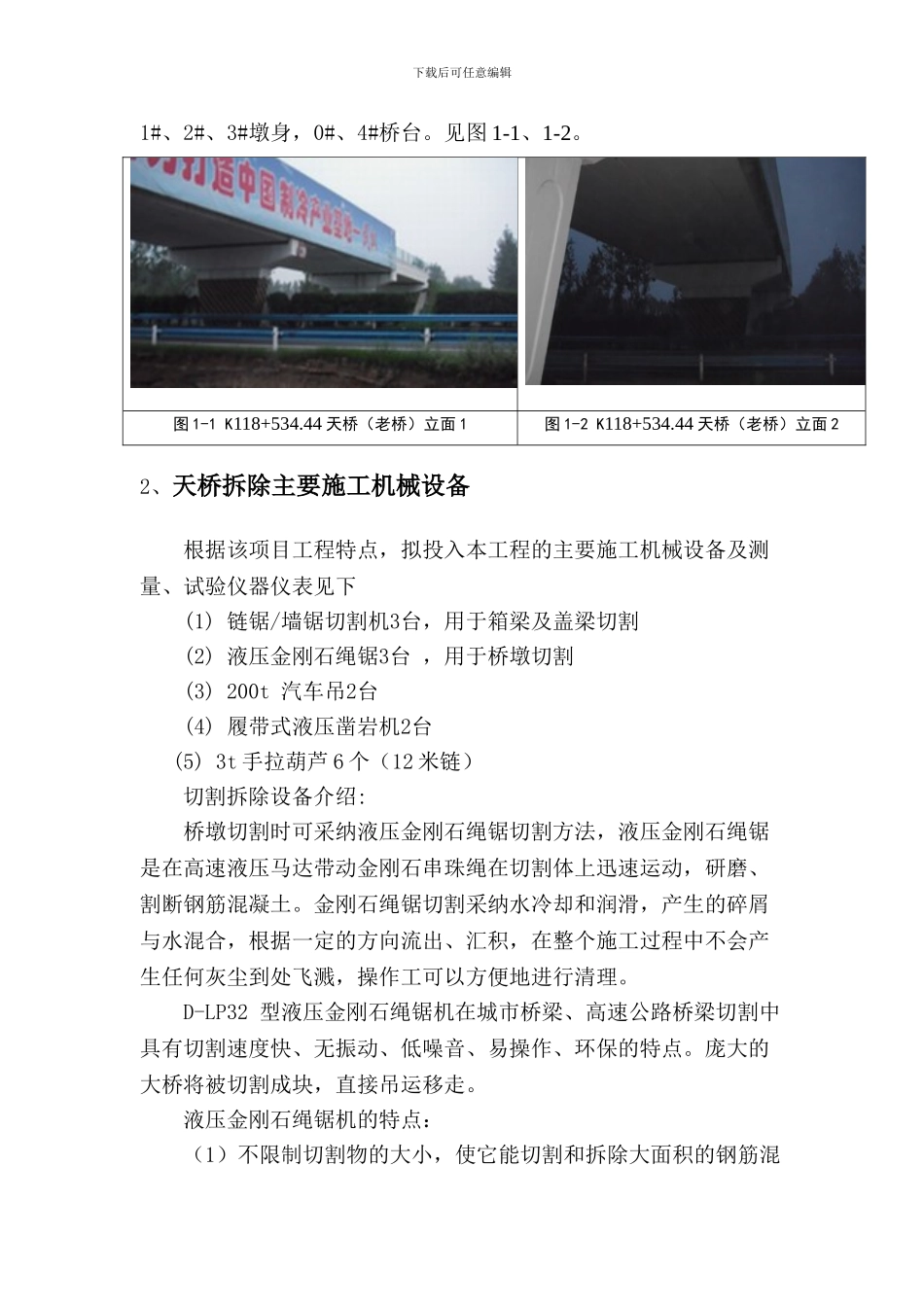

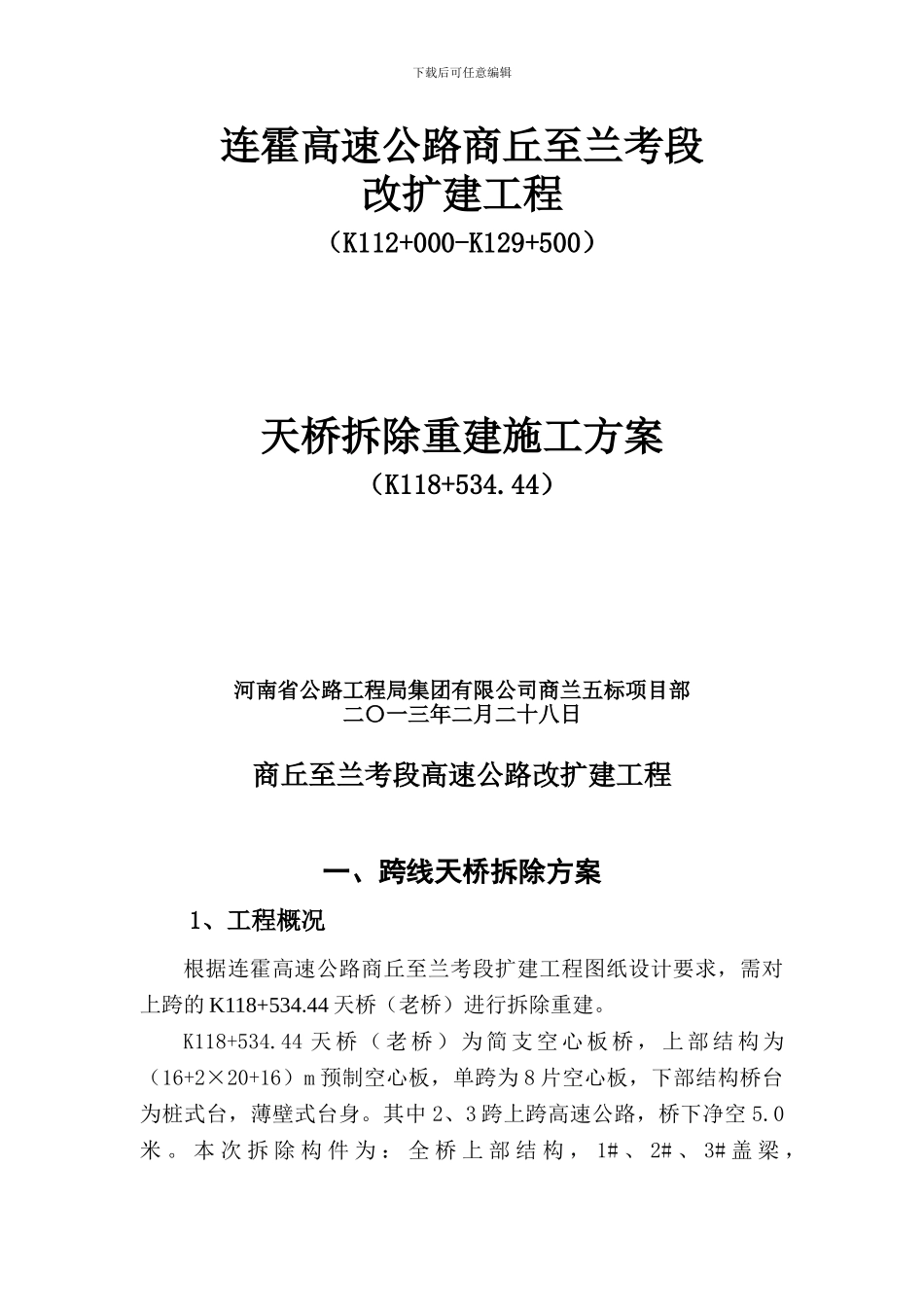

下载后可任意编辑连霍高速公路商丘至兰考段改扩建工程(K112+000-K129+500)天桥拆除重建施工方案(K118+534.44)河南省公路工程局集团有限公司商兰五标项目部二〇一三年二月二十八日商丘至兰考段高速公路改扩建工程一、跨线天桥拆除方案1、工程概况根据连霍高速公路商丘至兰考段扩建工程图纸设计要求,需对上跨的 K118+534.44 天桥(老桥)进行拆除重建。K118+534.44 天 桥 ( 老 桥 ) 为 简 支 空 心 板 桥 , 上 部 结 构 为(16+2×20+16)m 预制空心板,单跨为 8 片空心板,下部结构桥台为桩式台,薄壁式台身。其中 2、3 跨上跨高速公路,桥下净空 5.0米 。 本 次 拆 除 构 件 为 : 全 桥 上 部 结 构 , 1# 、 2# 、 3# 盖 梁 ,下载后可任意编辑1#、2#、3#墩身,0#、4#桥台。见图 1-1、1-2。图 1-1 K118+534.44 天桥(老桥)立面 1图 1-2 K118+534.44 天桥(老桥)立面 22、天桥拆除主要施工机械设备根据该项目工程特点,拟投入本工程的主要施工机械设备及测量、试验仪器仪表见下(1) 链锯/墙锯切割机3台,用于箱梁及盖梁切割(2) 液压金刚石绳锯3台 ,用于桥墩切割(3) 200t 汽车吊2台(4) 履带式液压凿岩机2台 (5) 3t 手拉葫芦 6 个(12 米链)切割拆除设备介绍:桥墩切割时可采纳液压金刚石绳锯切割方法,液压金刚石绳锯是在高速液压马达带动金刚石串珠绳在切割体上迅速运动,研磨、割断钢筋混凝土。金刚石绳锯切割采纳水冷却和润滑,产生的碎屑与水混合,根据一定的方向流出、汇积,在整个施工过程中不会产生任何灰尘到处飞溅,操作工可以方便地进行清理。D-LP32 型液压金刚石绳锯机在城市桥梁、高速公路桥梁切割中具有切割速度快、无振动、低噪音、易操作、环保的特点。庞大的大桥将被切割成块,直接吊运移走。液压金刚石绳锯机的特点:(1)不限制切割物的大小,使它能切割和拆除大面积的钢筋混下载后可任意编辑凝土结构物;(2)可以任意方向切割,如横向、竖向、对角线方向等。(3)快速的切割可以缩短工期。(4)摆脱了施工振动、噪音和灰尘及其它环境污染问题。(5)远距离的控制可以进行水下及牢固的结构物切割。3、天桥分块拆除方案本方案的特点主要是无需搭设支架,拆拆除的总体思路采纳施工的逆向顺序进行,主要如下:其整体拆除思路为:先拆除桥面附属设施(防撞护栏等),再用凿岩机凿除桥面沥青铺装,在铰缝位置,采纳切割或用高压水射流方式切槽...
