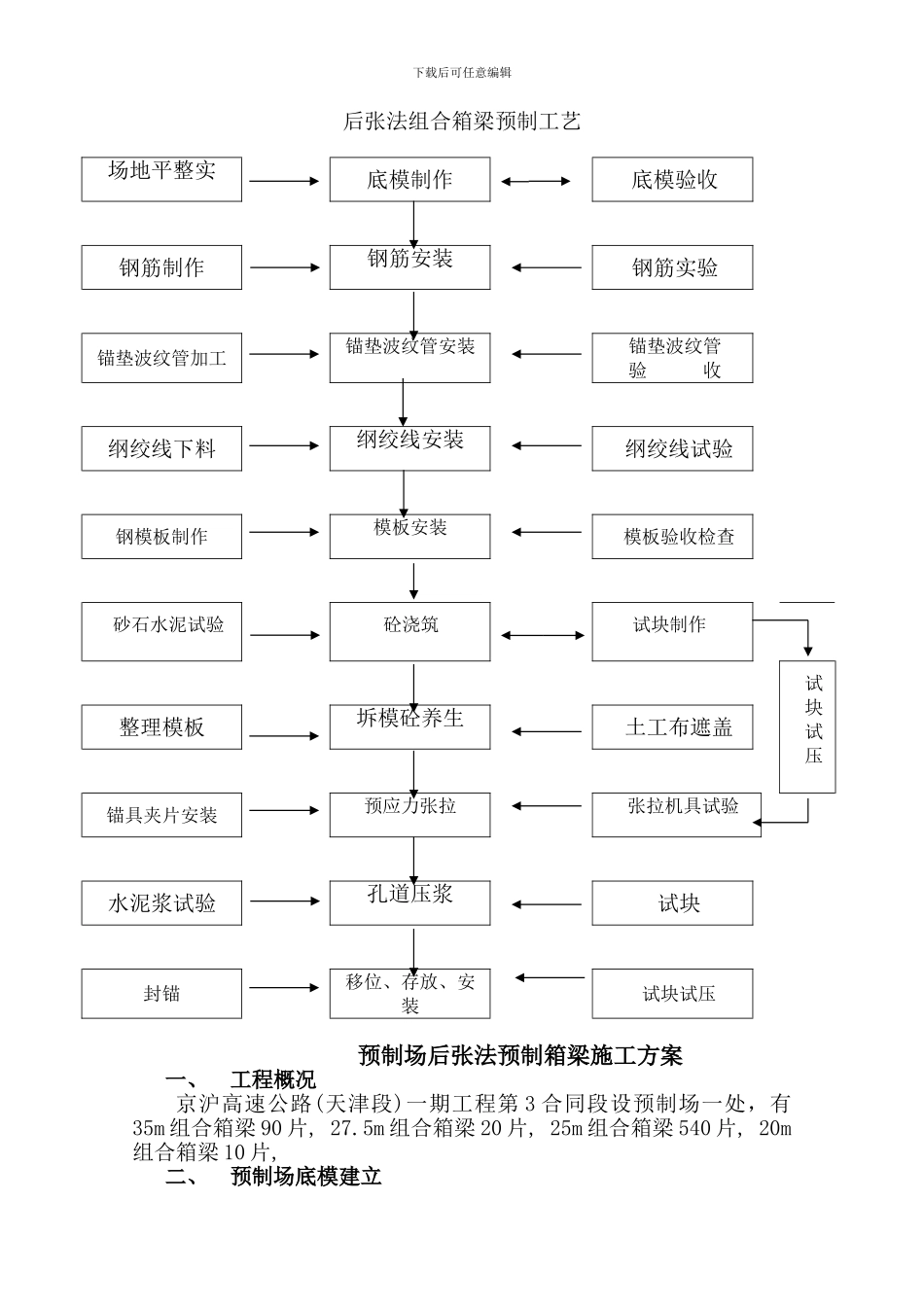

下载后可任意编辑后张法组合箱梁预制工艺场地平整实底模制作底模验收钢筋制作钢筋安装钢筋实验锚垫波纹管加工锚垫波纹管安装锚垫波纹管验 收纲绞线下料纲绞线安装纲绞线试验钢模板制作模板安装模板验收检查砂石水泥试验砼浇筑试块制作试块试压整理模板坼模砼养生土工布遮盖锚具夹片安装预应力张拉张拉机具试验水泥浆试验孔道压浆试块封锚移位、存放、安装试块试压预制场后张法预制箱梁施工方案一、工程概况京沪高速公路(天津段)一期工程第 3 合同段设预制场一处，有35m 组合箱梁 90 片, 27.5m 组合箱梁 20 片, 25m 组合箱梁 540 片, 20m组合箱梁 10 片,二、预制场底模建立下载后可任意编辑该预制场拟设底模 30 个，根据设计要求，35 米预应力混凝土箱梁的自重及施工中振动荷载，张拉时的荷载转移，以及地质的实际情况考虑，采纳先清除表面松土，场地碾压并在箱梁两端开挖加深30cm，两端为 170 米×2.0 米的扩大基础。并配制 φ12 螺纹钢制成的间距为 25×25 厘米钢筋网片，C25 砼整板基础。根据梁底板宽度及施工所需间距，在底模中心位置处浇 2.0 米宽，8cm 厚 C25 砼底板，并预埋钢筋，把底板上预埋钢筋与包边角钢焊牢，再浇 25cm 厚 C25 砼底模。后将 10mm 钢板与角钢焊牢，并在跨中设计反拱值向下 15mm 的抛物线底模，预留间距为 0.5m 模板对拉螺栓孔。（附后张法施工场地布置示意图、底模构造图）三、钢筋制作及安装1、所有钢筋品种和质量，严格根据图纸要求，同时必须满足JTJ041-2000《公路桥涵施工技术法律规范》要求，进场钢材必须具备试验报告单及产品质量证明书，并根据规定的频率抽取试件做力学性能试验，不合格钢材坚决清退。2、进场钢材，按品种、规格分类挂牌堆放，底部垫方木架空不着地，上覆盖油布或塑料彩条布，防止锈蚀。3、钢筋加工时，钢筋应平直，无局部弯折。成盘的钢筋和弯曲钢筋应调直。采纳冷拉方法调直钢筋，Ⅰ级钢筋的冷拉率不大于2%，，加工时并保持钢筋洁净，不可沾污泥水，防止钢筋锈蚀。4、钢筋在弯时应按设计图进行弯曲，弯曲半径应符合施工法律规范要求。5、钢筋的接头，按施工法律规范要求先弯后焊，大批量焊接时要先对焊接点进行拉力试验。6、成型的钢筋应挂牌堆放，不可乱放，保持施工现场洁净。7、钢筋安装应按图纸要求准确安装，各部分的间距尺寸应准确，必须绑扎牢固。8、严格安照底模上（施工图）的尺寸长度，角度以及钢筋保护层的大小，垫好保护层垫块（保护...
