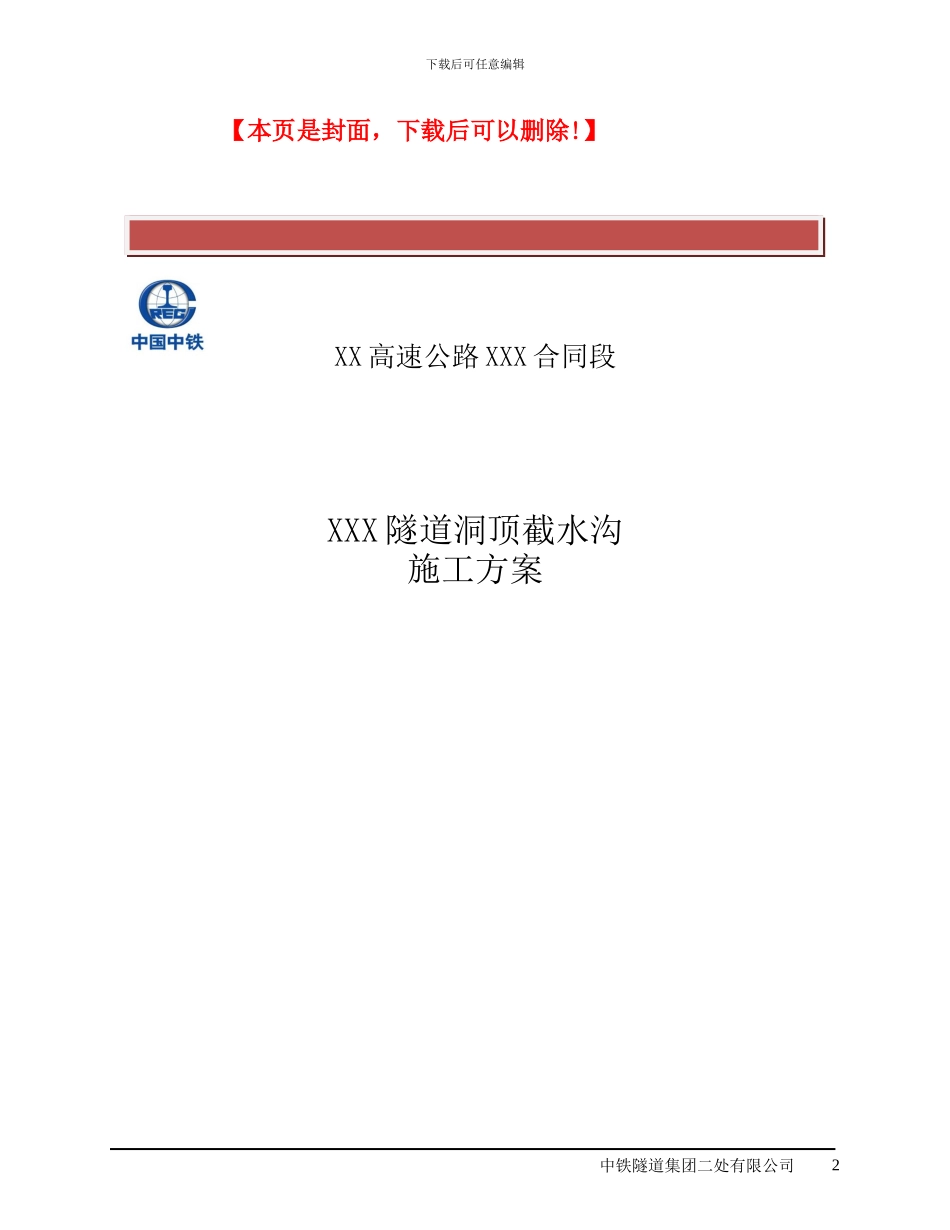

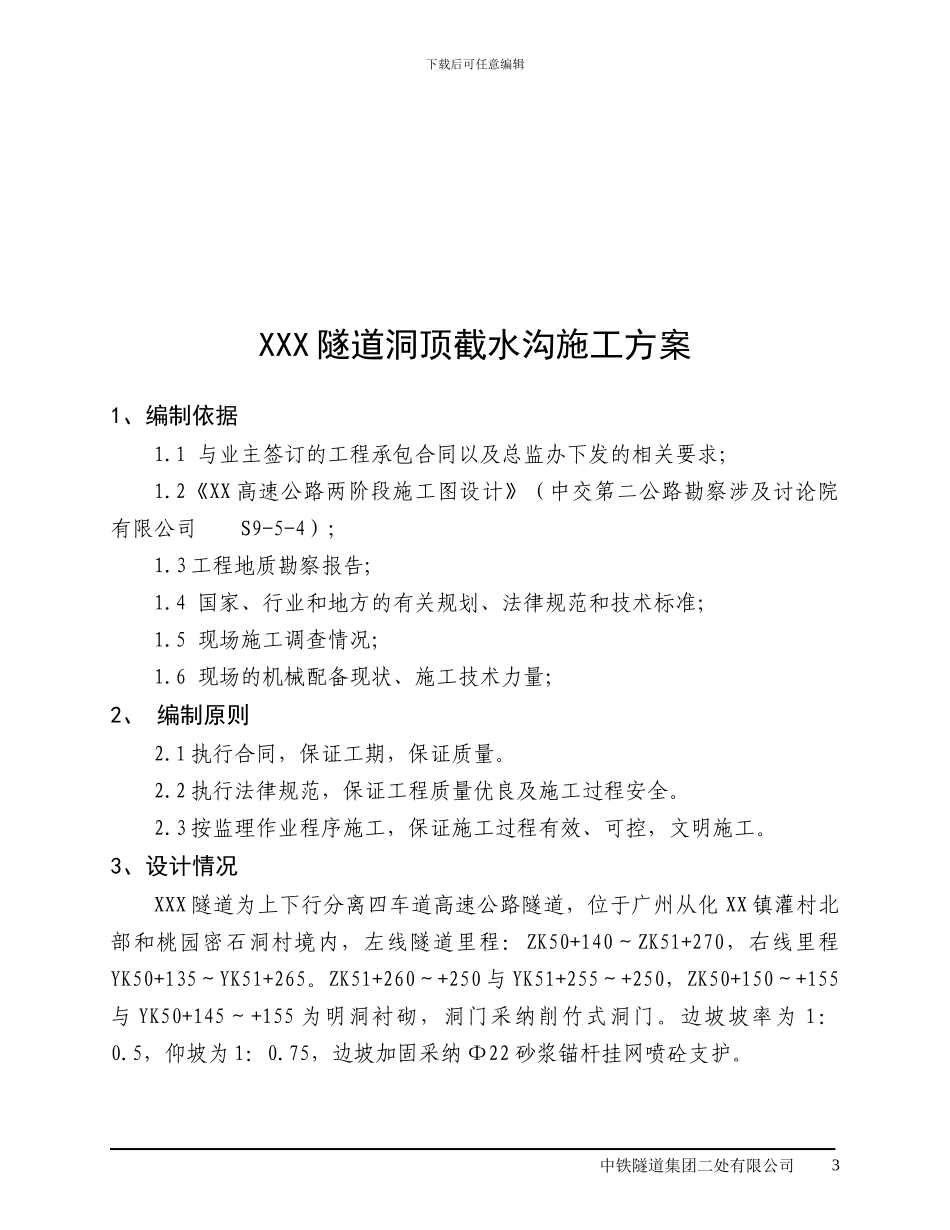

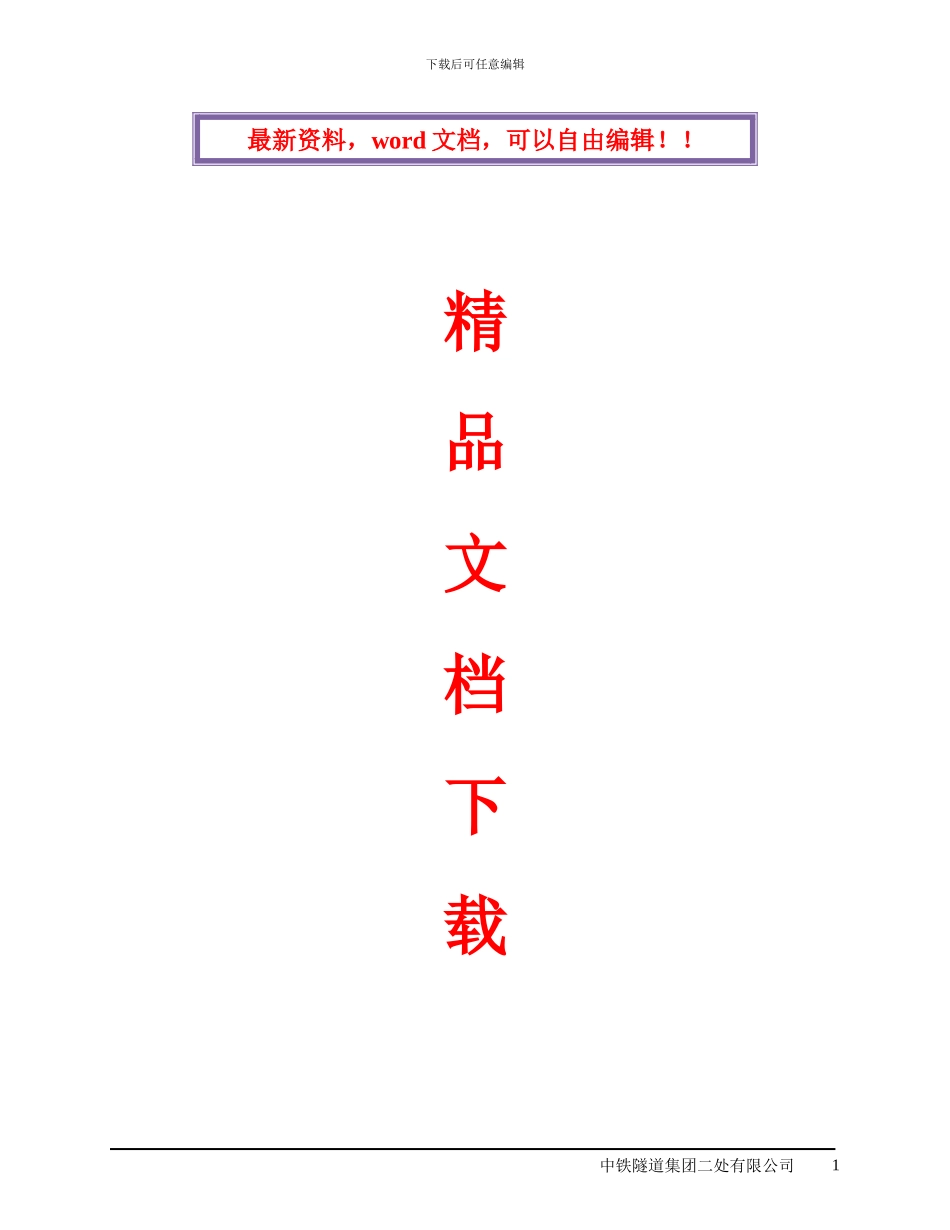

下载后可任意编辑 精品文档下载 中铁隧道集团二处有限公司1最新资料,word 文档,可以自由编辑!!下载后可任意编辑【本页是封面,下载后可以删除!】XX 高速公路 XXX 合同段XXX 隧道洞顶截水沟施工方案中铁隧道集团二处有限公司2下载后可任意编辑XXX 隧道洞顶截水沟施工方案1、编制依据1.1 与业主签订的工程承包合同以及总监办下发的相关要求;1.2《XX 高速公路两阶段施工图设计》(中交第二公路勘察涉及讨论院有限公司 S9-5-4);1.3 工程地质勘察报告;1.4 国家、行业和地方的有关规划、法律规范和技术标准;1.5 现场施工调查情况;1.6 现场的机械配备现状、施工技术力量;2、 编制原则2.1 执行合同,保证工期,保证质量。2.2 执行法律规范,保证工程质量优良及施工过程安全。2.3 按监理作业程序施工,保证施工过程有效、可控,文明施工。3、设计情况XXX 隧道为上下行分离四车道高速公路隧道,位于广州从化 XX 镇灌村北部和桃园密石洞村境内,左线隧道里程:ZK50+140~ZK51+270,右线里程YK50+135~YK51+265。ZK51+260~+250 与 YK51+255~+250,ZK50+150~+155与 YK50+145~+155 为明洞衬砌,洞门采纳削竹式洞门。边坡坡率为 1:0.5,仰坡为 1:0.75,边坡加固采纳 Φ22 砂浆锚杆挂网喷砼支护。中铁隧道集团二处有限公司3下载后可任意编辑4、施工组织体系5、隧道截水沟施工方案5.1 施工工序中铁隧道集团二处有限公司技术主管刘洋项目经理蒋和明工程部刘志梁安全员高志支护班开挖班衬砌班防水班4洞顶截水沟施工明洞、洞口边仰坡开挖边仰坡防护架立套拱拱架、安装导向管长管棚施工隧道开挖布设洞外测量控制网确定洞口中线、边线洞口段纵、横断面复测确定洞口边仰坡开挖线确定截水沟位置下载后可任意编辑5.2 测量放线确定截水沟位置根据测设的边坡坡口线和设计图对截水沟的要求,截水沟在边仰坡坡口线外 5 米,根据坡口线标出截水沟的开挖边线,左右线隧道洞顶截水沟根据现场地形连接整体,线型圆顺。5.3 截水沟施工方法截水沟断面尺寸为 60×60cm,底板和侧墙厚度均为 30cm ,砂浆抹面厚度为 2cm,砌筑采纳 7.5#浆砌片石。1、施工工艺流程测量放线→沟槽开挖→清理岩面→验槽→块石砌筑→砂浆抹面→勾缝 洒水养护→ 交工验收a、施工放样 测量工程师根据图纸设计,采纳拉尺法进行截水沟线型测设,并结合实际地形和排水需要,标定沟槽开挖线,并对截水沟线型进行适当调整,以保证水沟线型的直顺。b、沟槽...
