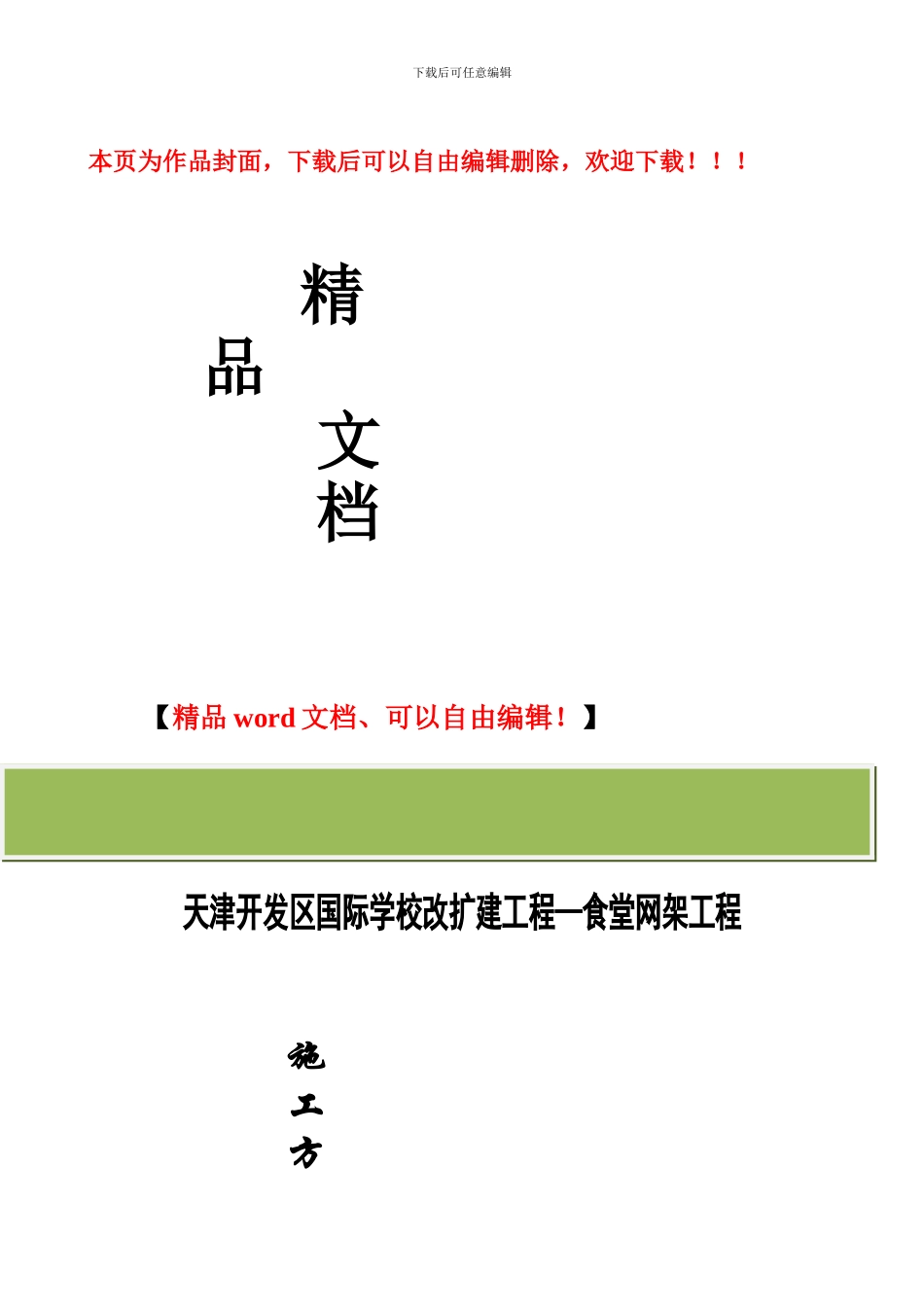

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】天津开发区国际学校改扩建工程—食堂网架工程施工方下载后可任意编辑案编制单位：华胜钢结构公司审核单位：中冶天工集团有限公司2012 年 12 月 26 日目 录一、 编制依据二、 工程概况及工程施工安排三、 网架厂内加工工艺四、 工期保证措施五、 满堂脚手架高空散装法安装网架六、 网架防腐\防火涂装的工艺技术七、 管理机构与劳动力组织说明八、 施工机械设备配备九、 质量保证措施十、 安全保证措施十一、施工总平面布置及力能供应十二、施工进度计划表下载后可任意编辑一、编制依据1、根据业主提供的：天津开发区国际学校改扩建工程—食堂网架工程施工图的要求。2、现场踏勘情况3、我公司类似钢结构、网架工程施工经验4、现行国家施工法律规范、标准及规程：《建筑结构荷载法律规范》（GB50009-2001）（2024 年版）《钢结构工程施工及验收法律规范》（GB50205－2001）《网架结构设计与施工规程》（JGJ7－91）《钢结构设计法律规范》（GB50017-2024）《普通碳素结构钢技术条件》（GB700-88）《建筑抗震设计法律规范》（GB50011-2001）（2024 年版）《网架结构工程质量检验评定标准》（JGJ78－91）《建筑钢结构焊接规程》（JGJ81－2024）《钢网架螺栓球节点》（JG/T10－99）《钢网架检验及验收标准》（JGJ75.3－91）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－88）《钢结构焊缝手工超声波探伤方法和结果分级》（GB11345-89）《建筑机械使用安全技术规程》（JGJ36-86）《建筑工程现场供用电安全法律规范》（GB50194-93）二、工程概况及工程施工安排项目名称：天津开发区国际学校改扩建工程---食堂网架工程下载后可任意编辑工程概况：本工程网架结构形式为单层正放四角锥螺栓球节点网架结构，周边多柱点支承，荷载为满足结构设计要求。网架轴线尺寸为：长：42.0M,跨度：36.0M，柱距：8.4 M、9.0 M，投影面积 1512㎡。上弦静载:0.5KN/㎡（不含自重），活载:0.5KN/㎡，下弦静载:0.1KN/㎡；基本风压:0.55KN/㎡，基本雪压：0.35KN/㎡.网架起坡形式：双坡网架；网架厚度：1.60m,下弦支承。本网架工程采纳空间网架设计软件 SFCAD2024 进行计算机辅助设计，安全等级为：二级，设计合理使用年限 50 年。材料要求： （1）. 钢管：选用 GB700 中的 Q235B 钢，其质量应符合现行国家标准《碳素结...
