太岳山隧道出口进洞施工方案VIP免费

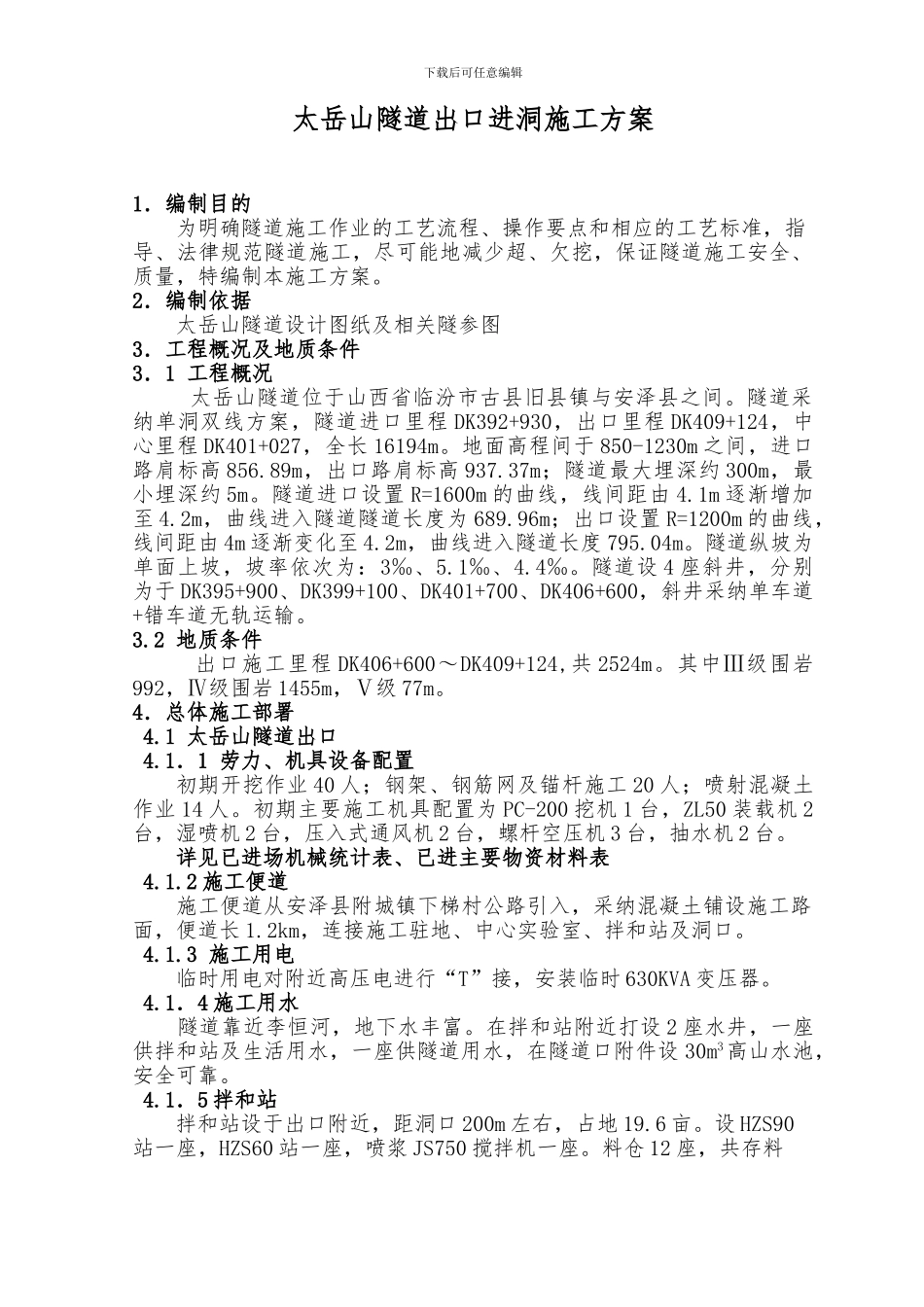

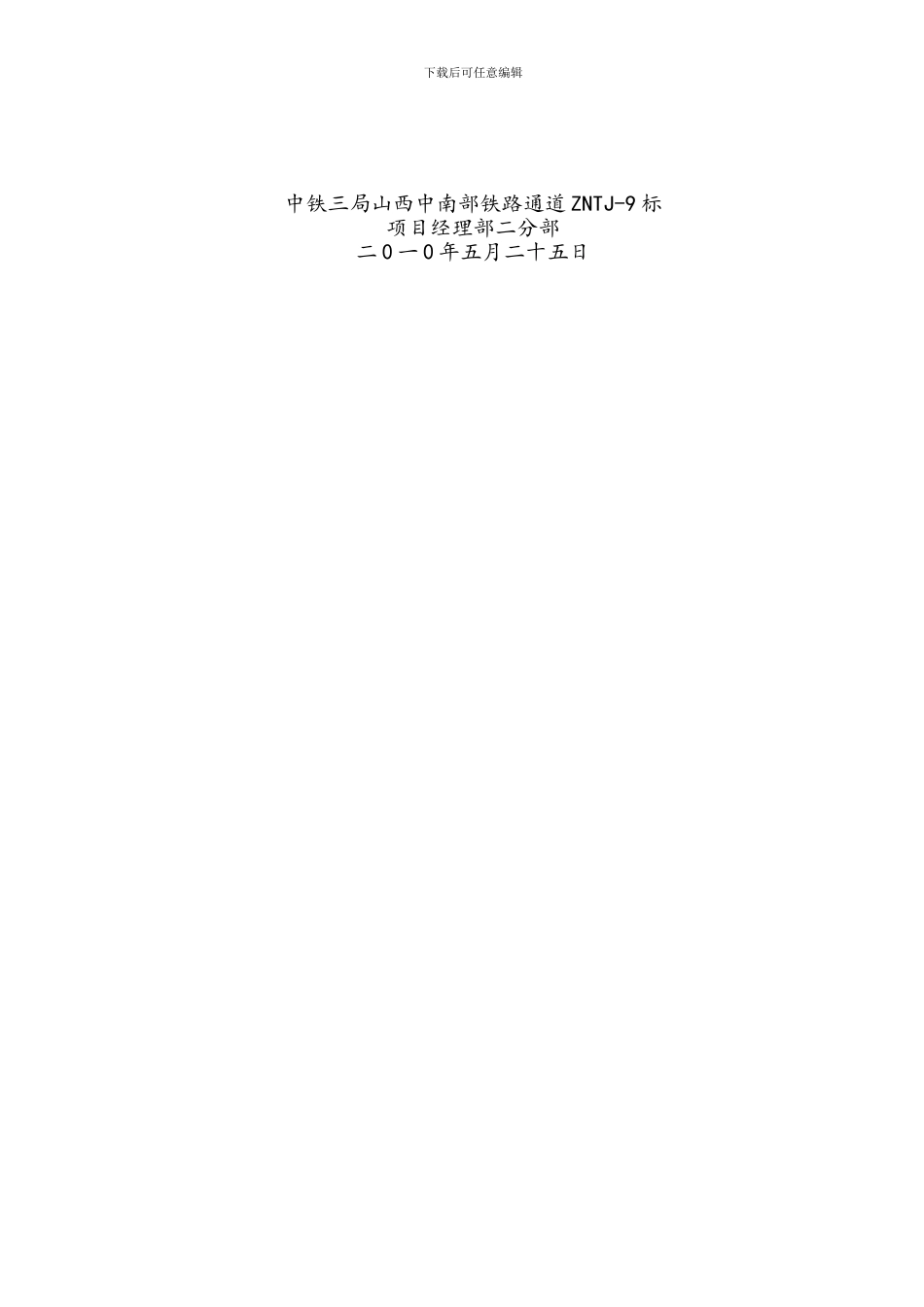

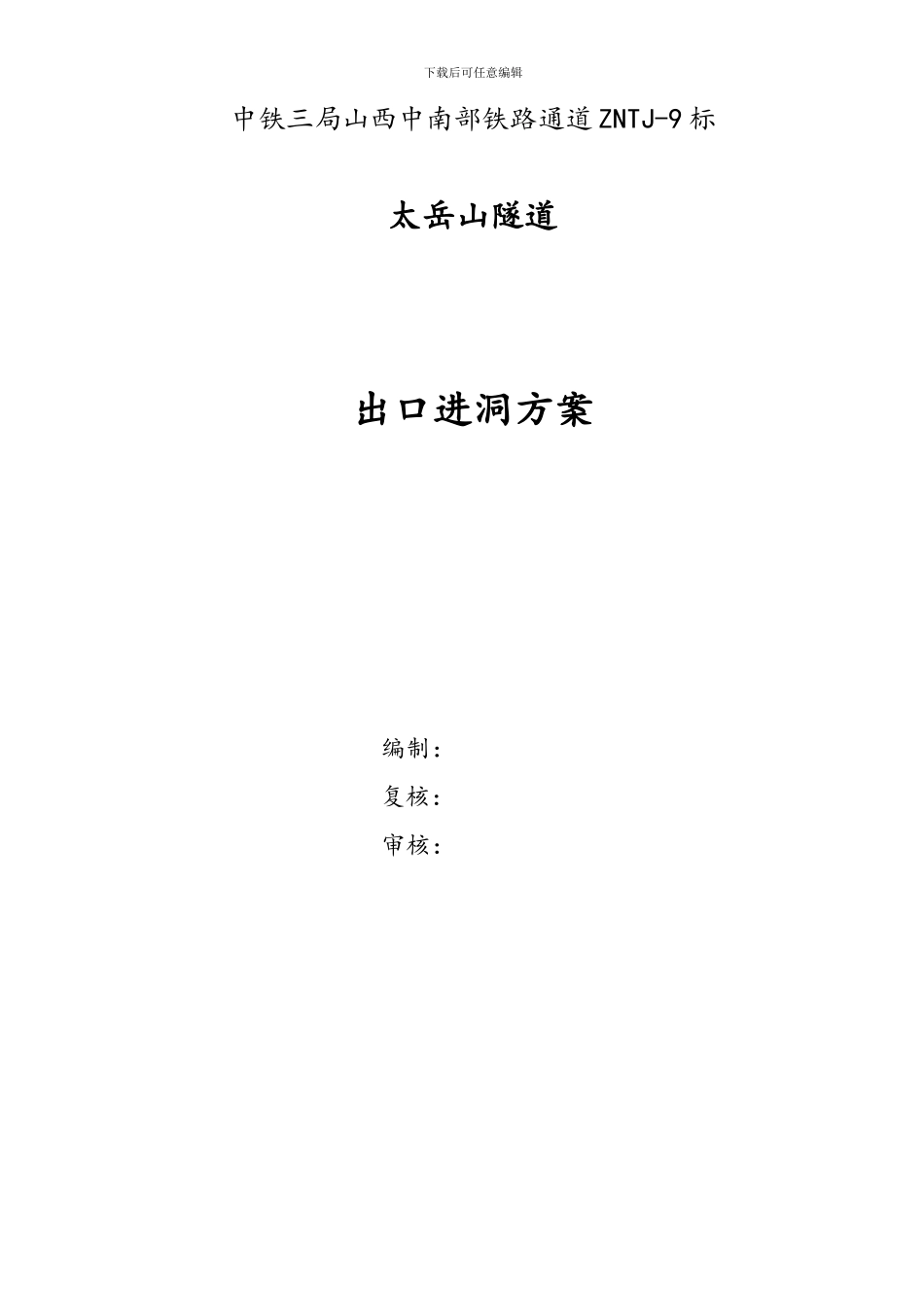

下载后可任意编辑中铁三局山西中南部铁路通道 ZNTJ-9 标太岳山隧道出口进洞方案 编制： 复核： 审核： 下载后可任意编辑中铁三局山西中南部铁路通道 ZNTJ-9 标项目经理部二分部二 0 一 0 年五月二十五日下载后可任意编辑太岳山隧道出口进洞施工方案1．编制目的为明确隧道施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范隧道施工，尽可能地减少超、欠挖，保证隧道施工安全、质量，特编制本施工方案。2．编制依据 太岳山隧道设计图纸及相关隧参图3．工程概况及地质条件3．1 工程概况 太岳山隧道位于山西省临汾市古县旧县镇与安泽县之间。隧道采纳单洞双线方案，隧道进口里程 DK392+930，出口里程 DK409+124，中心里程 DK401+027，全长 16194m。地面高程间于 850-1230m 之间，进口路肩标高 856.89m，出口路肩标高 937.37m；隧道最大埋深约 300m，最小埋深约 5m。隧道进口设置 R=1600m 的曲线，线间距由 4.1m 逐渐增加至 4.2m，曲线进入隧道隧道长度为 689.96m；出口设置 R=1200m 的曲线，线间距由 4m 逐渐变化至 4.2m，曲线进入隧道长度 795.04m。隧道纵坡为单面上坡，坡率依次为：3‰、5.1‰、4.4‰。隧道设 4 座斜井，分别为于 DK395+900、DK399+100、DK401+700、DK406+600，斜井采纳单车道+错车道无轨运输。3.2 地质条件 出口施工里程 DK406+600～DK409+124,共 2524m。其中Ⅲ级围岩992，Ⅳ级围岩 1455m，Ⅴ级 77m。4．总体施工部署4.1 太岳山隧道出口4.1．1 劳力、机具设备配置初期开挖作业 40 人；钢架、钢筋网及锚杆施工 20 人；喷射混凝土作业 14 人。初期主要施工机具配置为 PC-200 挖机 1 台，ZL50 装载机 2台，湿喷机 2 台，压入式通风机 2 台，螺杆空压机 3 台，抽水机 2 台。详见已进场机械统计表、已进主要物资材料表4.1.2 施工便道施工便道从安泽县附城镇下梯村公路引入，采纳混凝土铺设施工路面，便道长 1.2km，连接施工驻地、中心实验室、拌和站及洞口。4.1.3 施工用电 临时用电对附近高压电进行“T”接，安装临时 630KVA 变压器。4.1．4 施工用水 隧道靠近李恒河，地下水丰富。在拌和站附近打设 2 座水井，一座供拌和站及生活用水，一座供隧道用水，在隧道口附件设 30m3高山水池，安全可靠。4.1．5 拌和站拌和站设于出口附近，距洞口 200m 左右，占地 19.6 亩。设 HZS90站一座，HZS60 站一座，喷浆 JS750 搅拌机一座。料仓...
