太白岩锚杆方案VIP免费

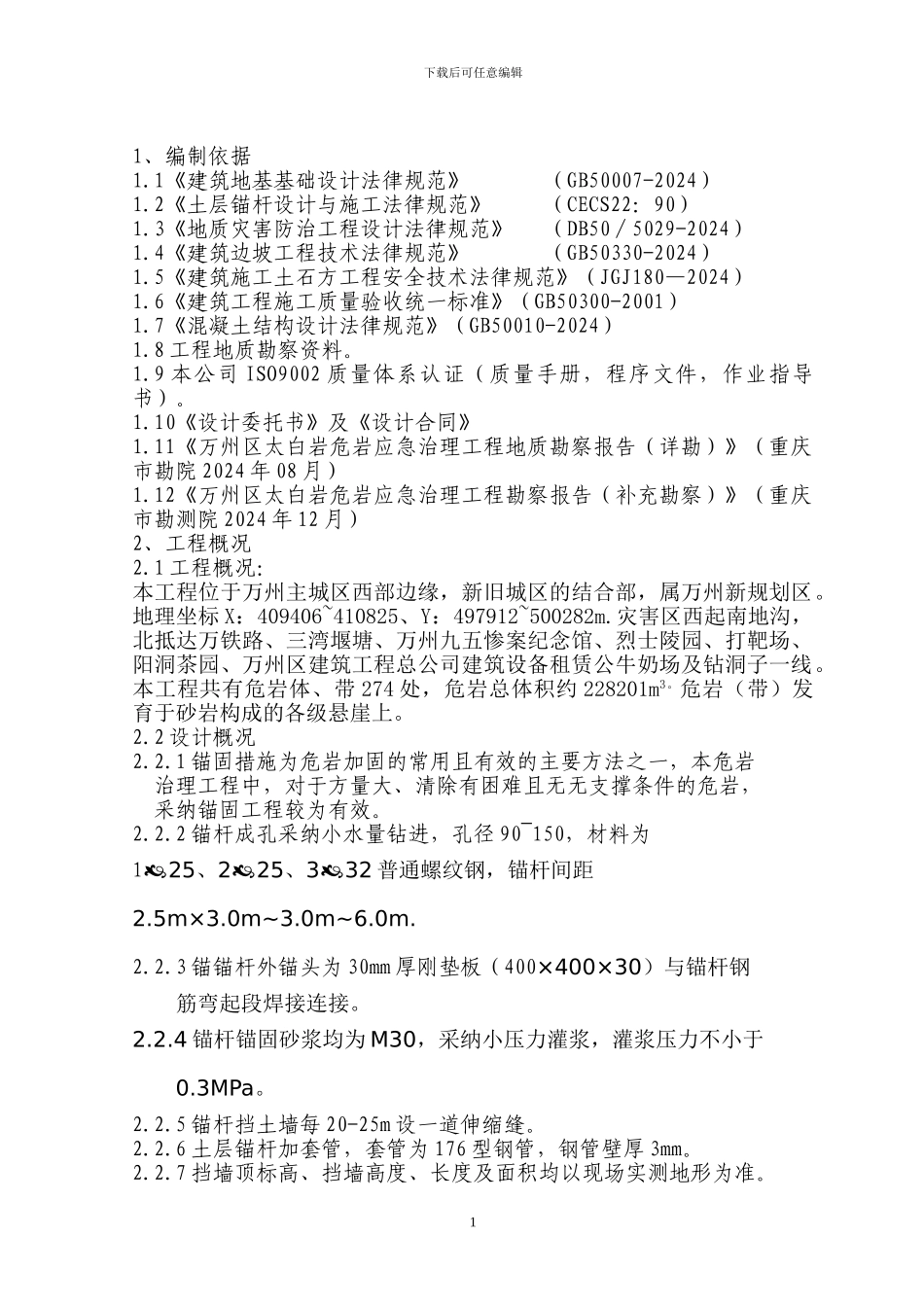

下载后可任意编辑万州区太白岩危岩带应急治理工程 锚 杆 专 项 施 工 方 案 编制单位: 重庆南江建设工程公司编 制 人: 审 批 人: 编制时间: 二 0 一四年五月1下载后可任意编辑1、编制依据1.1《建筑地基基础设计法律规范》 （GB50007-2024）1.2《土层锚杆设计与施工法律规范》 （CECS22：90）1.3《地质灾害防治工程设计法律规范》 （DB50∕5029-2024）1.4《建筑边坡工程技术法律规范》 （GB50330-2024）1.5《建筑施工土石方工程安全技术法律规范》（JGJ180—2024）1.6《建筑工程施工质量验收统一标准》（GB50300-2001）1.7《混凝土结构设计法律规范》（GB50010-2024）1.8 工程地质勘察资料。1.9 本公司 ISO9002 质量体系认证（质量手册，程序文件，作业指导书）。1.10《设计委托书》及《设计合同》1.11《万州区太白岩危岩应急治理工程地质勘察报告（详勘）》（重庆市勘院 2024 年 08 月）1.12《万州区太白岩危岩应急治理工程勘察报告（补充勘察）》（重庆市勘测院 2024 年 12 月）2、工程概况2.1 工程概况：本工程位于万州主城区西部边缘，新旧城区的结合部，属万州新规划区。地理坐标 X：409406~410825、Y：497912~500282m.灾害区西起南地沟，北抵达万铁路、三湾堰塘、万州九五惨案纪念馆、烈士陵园、打靶场、阳洞茶园、万州区建筑工程总公司建筑设备租赁公牛奶场及钻洞子一线。本工程共有危岩体、带 274 处，危岩总体积约 228201m3。危岩（带）发育于砂岩构成的各级悬崖上。2.2 设计概况2.2.1 锚固措施为危岩加固的常用且有效的主要方法之一，本危岩治理工程中，对于方量大、清除有困难且无无支撑条件的危岩，采纳锚固工程较为有效。2.2.2 锚杆成孔采纳小水量钻进，孔径 90~150，材料为125、225、332 普通螺纹钢，锚杆间距2.5m×3.0m~3.0m~6.0m.2.2.3 锚锚杆外锚头为 30mm 厚刚垫板（400×400×30）与锚杆钢筋弯起段焊接连接。2.2.4 锚杆锚固砂浆均为 M30，采纳小压力灌浆，灌浆压力不小于0.3MPa。2.2.5 锚杆挡土墙每 20-25m 设一道伸缩缝。2.2.6 土层锚杆加套管，套管为 176 型钢管，钢管壁厚 3mm。2.2.7 挡墙顶标高、挡墙高度、长度及面积均以现场实测地形为准。2下载后可任意编辑2.2.8 设计要求注浆压力为 0.3MPA，锚孔达到设计深度后应及时清孔，方可下锚注浆，以保证砂浆与岩层的可靠粘结。2.2.9 肋面（临空面）竖向钢筋在支座处搭接，肋背（与岩石接触面）竖向钢筋在跨...
