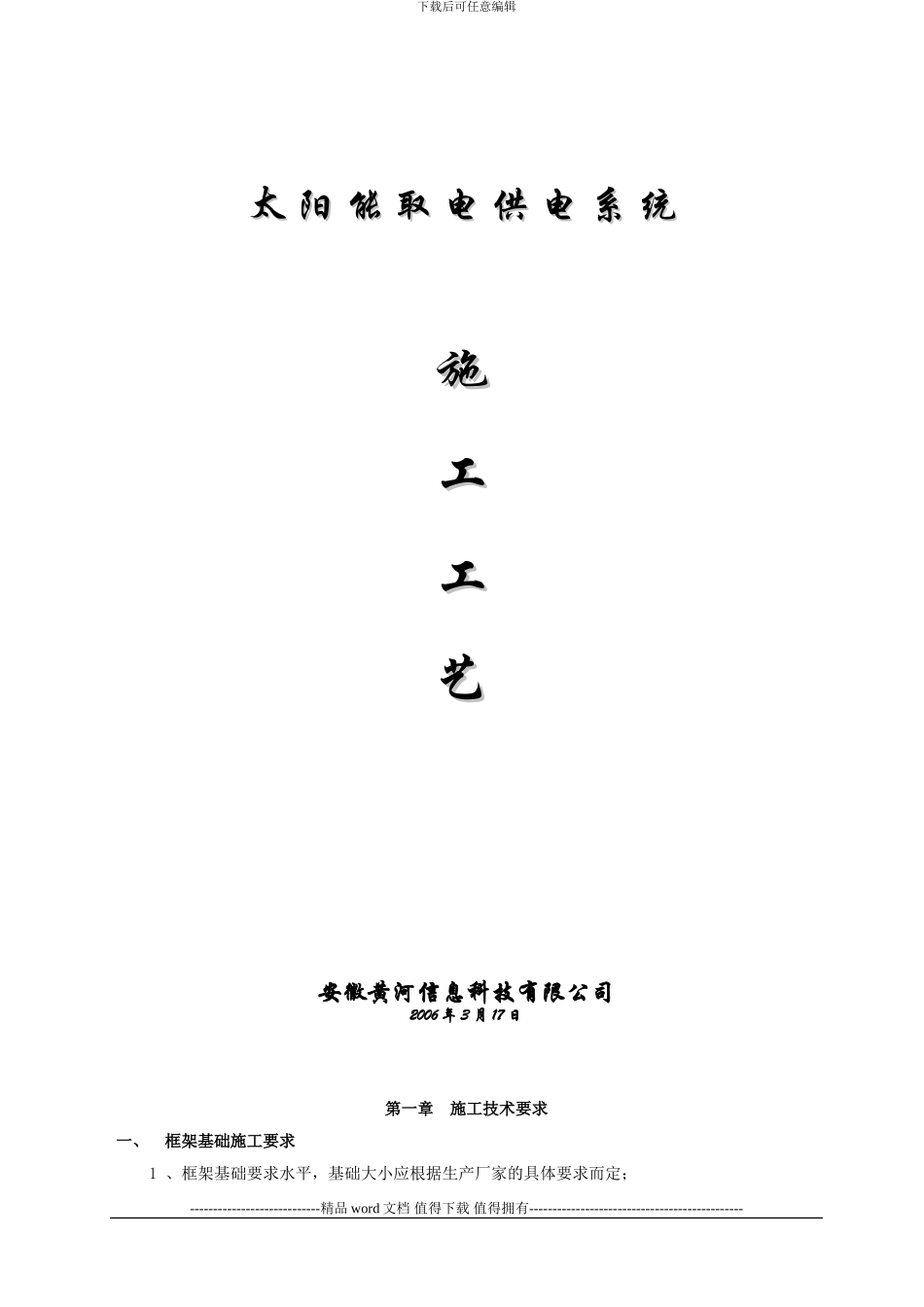

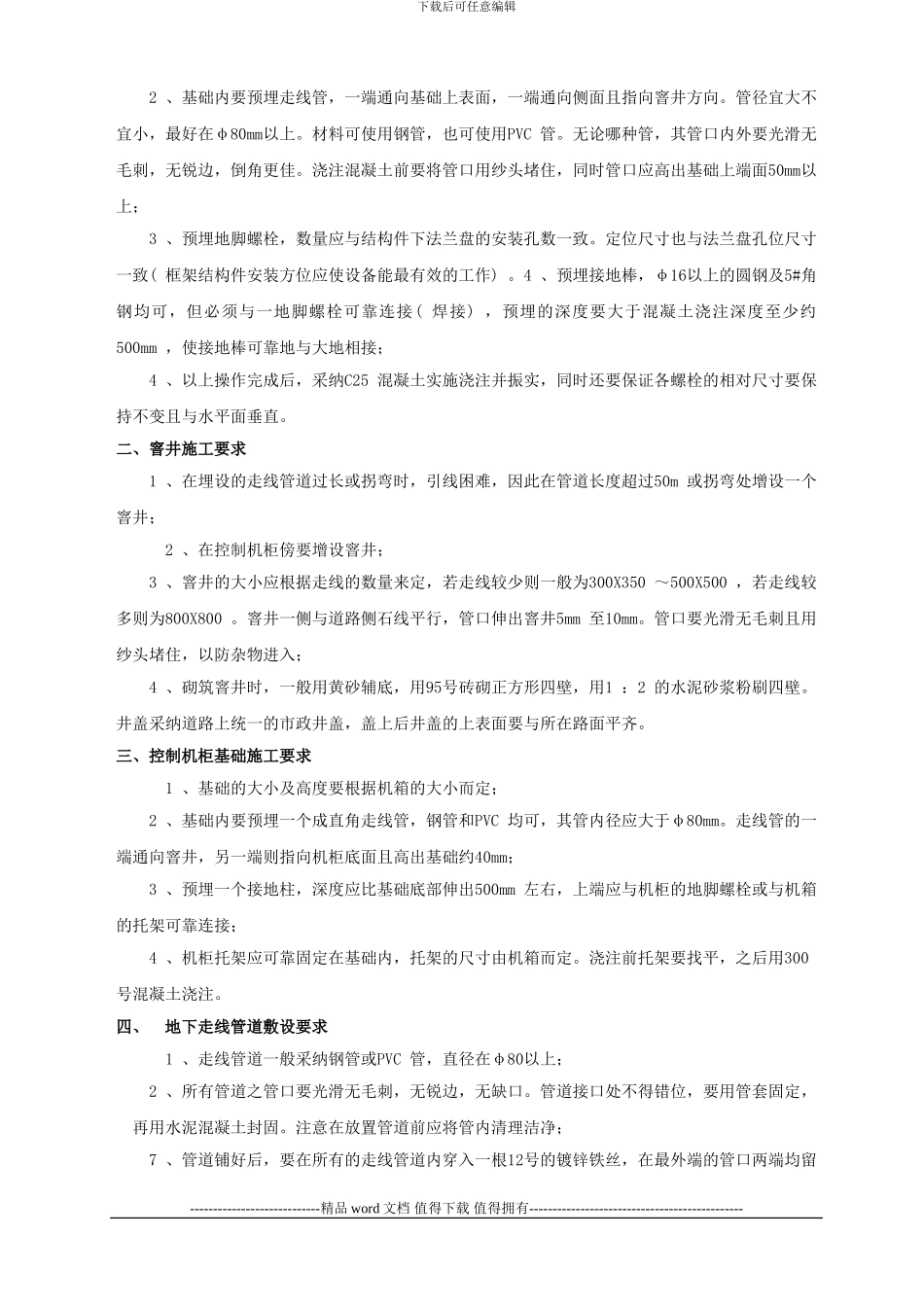

下载后可任意编辑太 阳 能 取 电 供 电 系 统太 阳 能 取 电 供 电 系 统施施工工工工艺艺安徽黄河信息科技有限公司2006 年 3 月 17 日第一章 施工技术要求一、 框架基础施工要求1 、框架基础要求水平，基础大小应根据生产厂家的具体要求而定；----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑2 、基础内要预埋走线管，一端通向基础上表面，一端通向侧面且指向窨井方向。管径宜大不宜小，最好在φ80mm以上。材料可使用钢管，也可使用PVC 管。无论哪种管，其管口内外要光滑无毛刺，无锐边，倒角更佳。浇注混凝土前要将管口用纱头堵住，同时管口应高出基础上端面50mm以上；3 、预埋地脚螺栓，数量应与结构件下法兰盘的安装孔数一致。定位尺寸也与法兰盘孔位尺寸一致( 框架结构件安装方位应使设备能最有效的工作) 。4 、预埋接地棒，φ16以上的圆钢及5#角钢均可，但必须与一地脚螺栓可靠连接( 焊接) ，预埋的深度要大于混凝土浇注深度至少约500mm ，使接地棒可靠地与大地相接；4 、以上操作完成后，采纳C25 混凝土实施浇注并振实，同时还要保证各螺栓的相对尺寸要保持不变且与水平面垂直。二、窨井施工要求1 、在埋设的走线管道过长或拐弯时，引线困难，因此在管道长度超过50m 或拐弯处增设一个窨井；2 、在控制机柜傍要增设窨井；3 、窨井的大小应根据走线的数量来定，若走线较少则一般为300X350 ～500X500 ，若走线较多则为800X800 。窨井一侧与道路侧石线平行，管口伸出窨井5mm 至10mm。管口要光滑无毛刺且用纱头堵住，以防杂物进入；4 、砌筑窨井时，一般用黄砂辅底，用95号砖砌正方形四壁，用1 ：2 的水泥砂浆粉刷四壁。井盖采纳道路上统一的市政井盖，盖上后井盖的上表面要与所在路面平齐。三、控制机柜基础施工要求1 、基础的大小及高度要根据机箱的大小而定；2 、基础内要预埋一个成直角走线管，钢管和PVC 均可，其管内径应大于φ80mm。走线管的一端通向窨井，另一端则指向机柜底面且高出基础约40mm；3 、预埋一个接地柱，深度应比基础底部伸出500mm 左右，上端应与机柜的地脚螺栓或与机箱的托架可靠连接；4 、机柜托架应可靠固定在基础内，托架的尺寸由机箱而定。浇注前托架要找平，之后用300号混凝土浇注。四、 地下走线管道敷设要求1 、走线管道一般采纳钢管或PVC 管，直径在φ80以上；2 、所...
