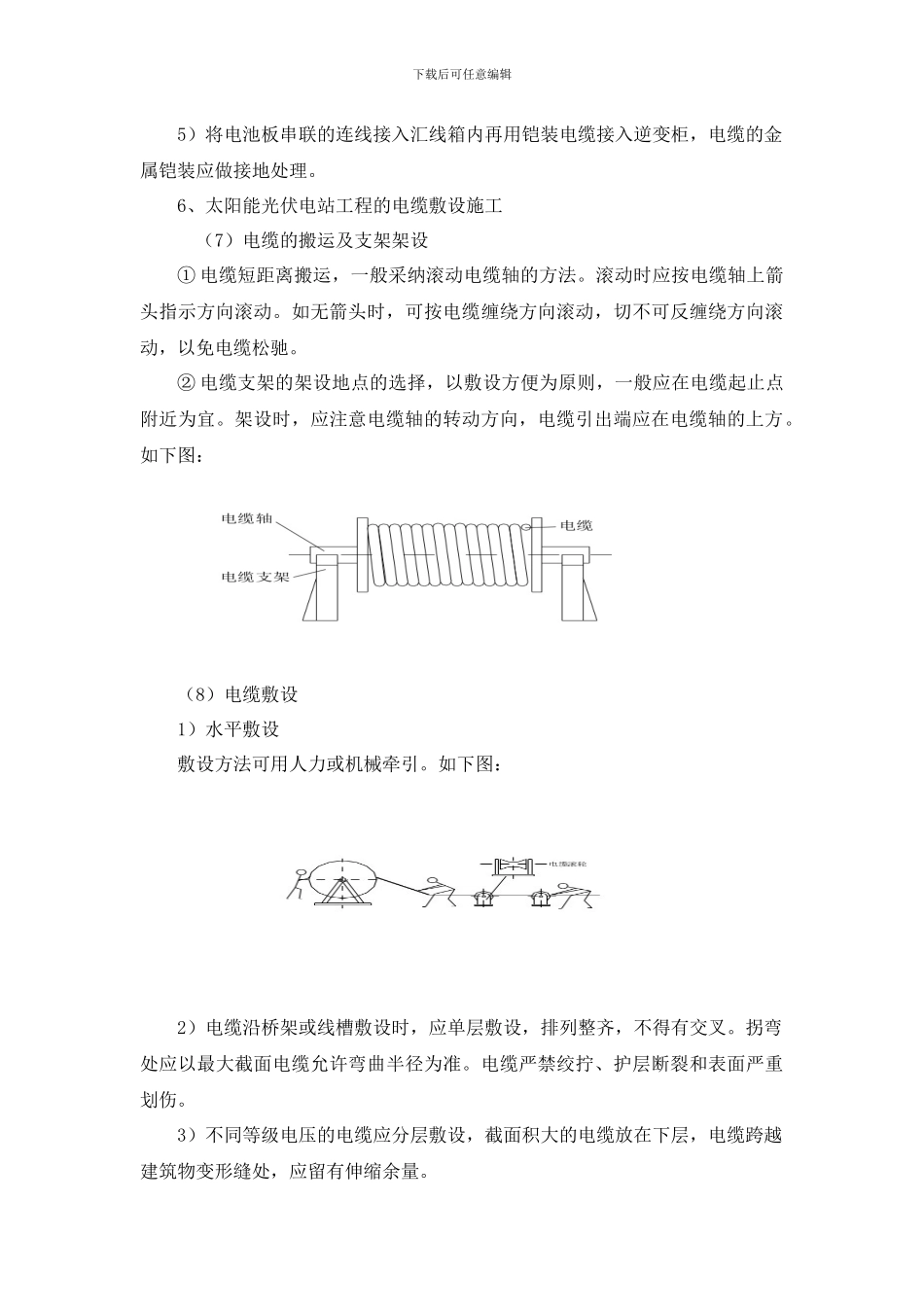

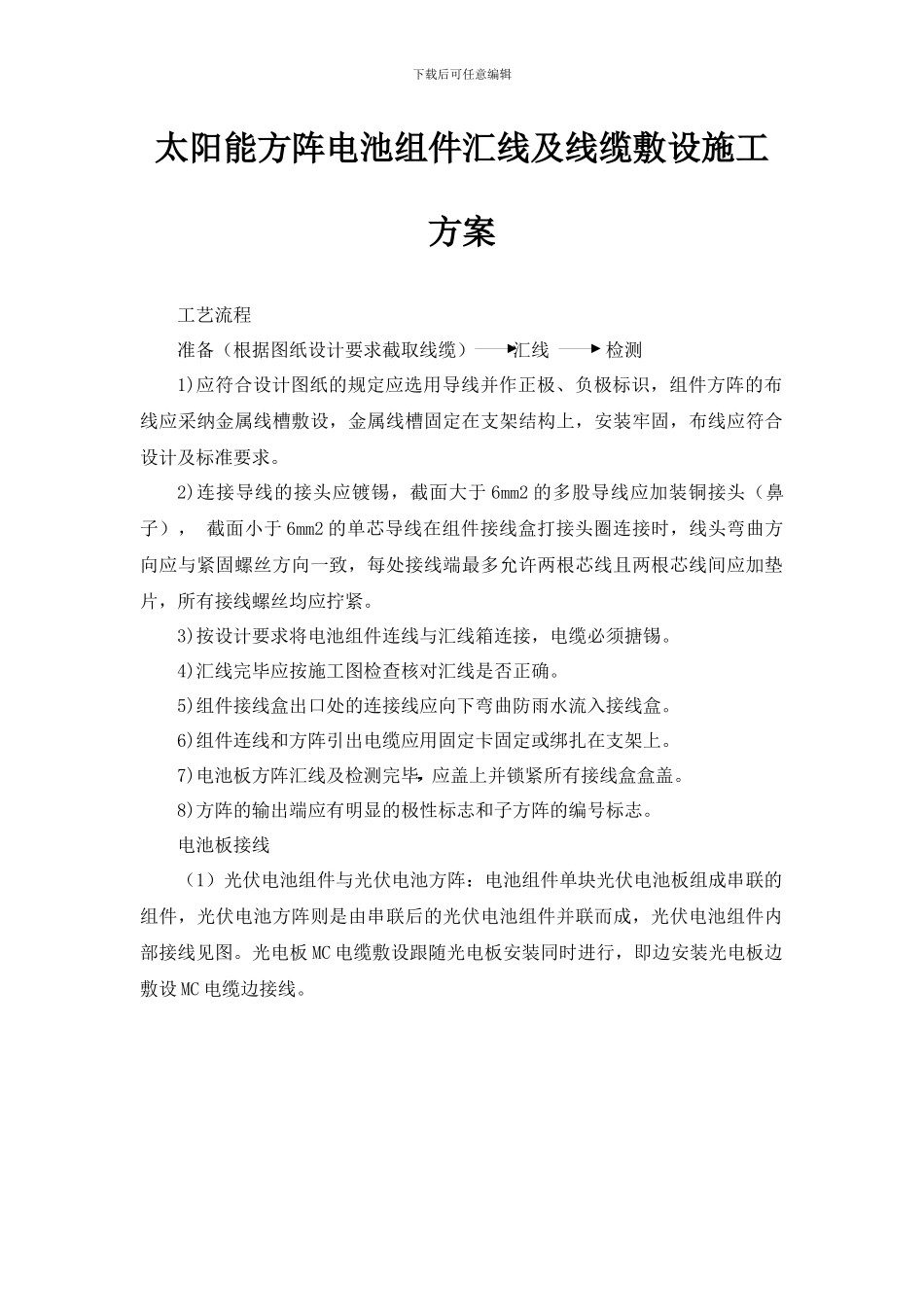

下载后可任意编辑太阳能方阵电池组件汇线及线缆敷设施工方案工艺流程准备（根据图纸设计要求截取线缆） 汇线 检测1)应符合设计图纸的规定应选用导线并作正极、负极标识，组件方阵的布线应采纳金属线槽敷设，金属线槽固定在支架结构上，安装牢固，布线应符合设计及标准要求。2)连接导线的接头应镀锡，截面大于 6mm2 的多股导线应加装铜接头（鼻子）， 截面小于 6mm2 的单芯导线在组件接线盒打接头圈连接时，线头弯曲方向应与紧固螺丝方向一致，每处接线端最多允许两根芯线且两根芯线间应加垫片，所有接线螺丝均应拧紧。3)按设计要求将电池组件连线与汇线箱连接，电缆必须搪锡。 4)汇线完毕应按施工图检查核对汇线是否正确。5)组件接线盒出口处的连接线应向下弯曲防雨水流入接线盒。6)组件连线和方阵引出电缆应用固定卡固定或绑扎在支架上。7)电池板方阵汇线及检测完毕 应盖上并锁紧所有接线盒盒盖。8)方阵的输出端应有明显的极性标志和子方阵的编号标志。电池板接线（1）光伏电池组件与光伏电池方阵：电池组件单块光伏电池板组成串联的组件，光伏电池方阵则是由串联后的光伏电池组件并联而成，光伏电池组件内部接线见图。光电板 MC 电缆敷设跟随光电板安装同时进行，即边安装光电板边敷设 MC 电缆边接线。下载后可任意编辑光伏电池组件内部接线示意图（2）太阳能光伏方阵内的电缆敷设：通过太阳能电池组件自带的引出线连接。此电气连接在光伏支架上完成；在此位置的电气连接中，必须对方阵的引出电缆线进行正负极标识。电池组件连接敷设走线可为：接线方式为： MC4 插头、插座连接，P(+)/N(-)线连接，MC4 电缆接线方式见图。光伏电池组件之间 MC4 电缆接线方式示意图1）根据电站设计图纸确定电池板的接线方式。2）电池板连线均应符合设计图纸的要求。3）接线采纳多股铜芯线，接线前应先将线头搪锡处理。4）接线时应注意勿将正负极接反，保证接线正确。每串电池板连接完毕后，应检查电池板串联开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安全操作。下载后可任意编辑5）将电池板串联的连线接入汇线箱内再用铠装电缆接入逆变柜，电缆的金属铠装应做接地处理。6、太阳能光伏电站工程的电缆敷设施工 （7）电缆的搬运及支架架设① 电缆短距离搬运，一般采纳滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。② 电缆支架的架设...
