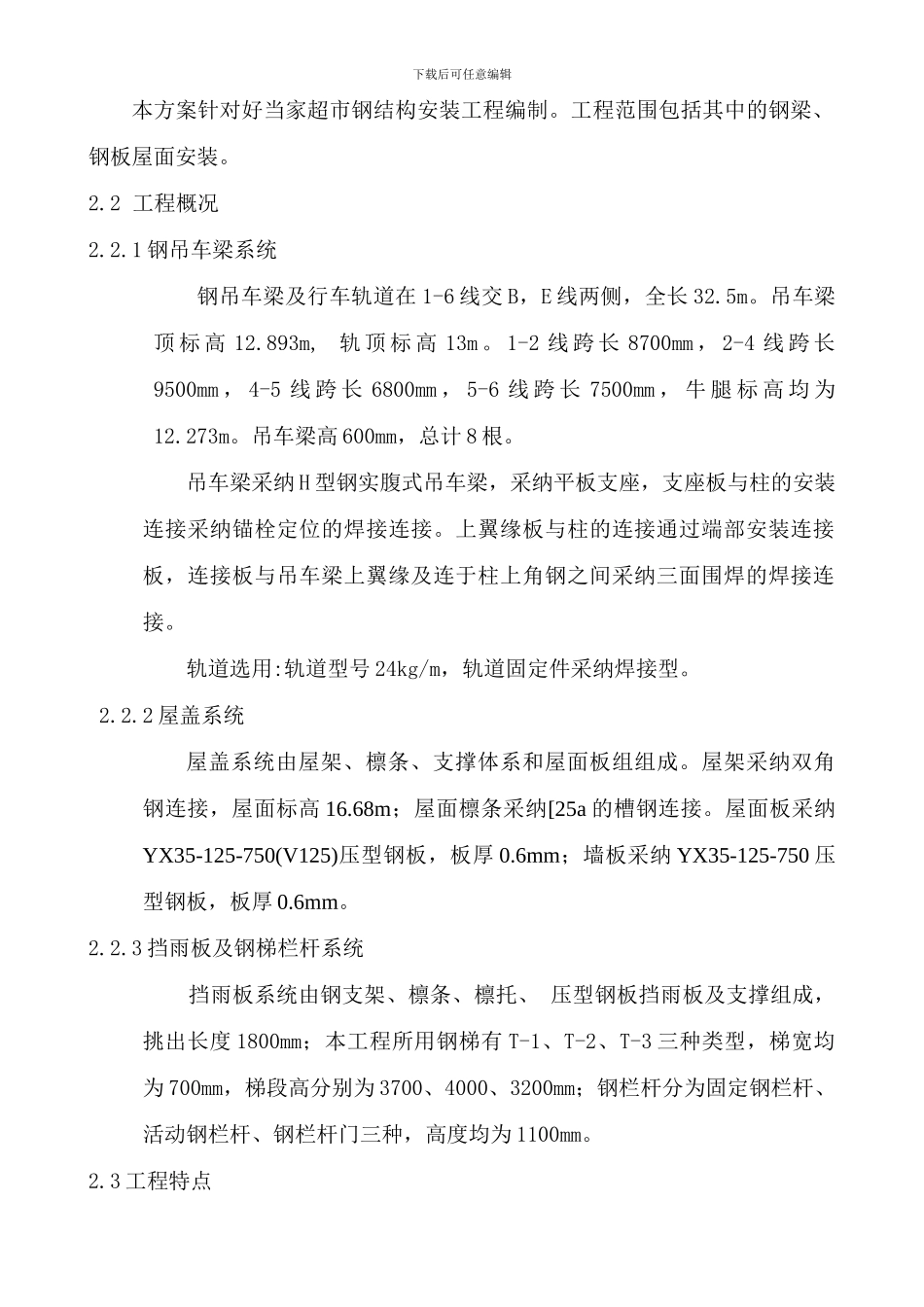

下载后可任意编辑目 录下载后可任意编辑第1章 工程概况1 编制依据1.1 好当家超市《施工组织设计》1.2 好当家超市工程钢结构部分施工图1.3 国家及行业颁布的施工质量验收法律规范(1)《钢结构工程施工质量验收法律规范》(GB50205-2001)(2)《建筑钢结构焊接技术规程》(JGJ81-2024)(3)《冷弯薄壁型钢结构技术法律规范》（GB50018-2024）(4)《建筑安装工程质量检验评定统一标准》GBJ300-96(5)《建筑钢结构焊接规程》JGJ81—91；(6)《涂装前钢材表面锈蚀等级和除锈等级》GB8923—88；(7)《碳钢焊条》GB5117—851.4 主要政府法规(1)《建设工程施工现场管理规定》(2)除了执行以上国家的最新标准外，我们还将严格执行有关部门颁发的有关施工技术法律规范和标准，以保证技术资料的有效性和适宜性，最终达到优良工程。1.5 我公司的质量体系文件我公司在 GB/T19001-2000 idt ISO9001∶2000 质量管理体系要求下建立的公司《质量手册》和《质量体系程序文件》。2 工程概况和特点2.1 工程名称及范围下载后可任意编辑本方案针对好当家超市钢结构安装工程编制。工程范围包括其中的钢梁、钢板屋面安装。2.2 工程概况2.2.1 钢吊车梁系统钢吊车梁及行车轨道在 1-6 线交 B，E 线两侧，全长 32.5m。吊车梁顶 标 高 12.893m, 轨 顶 标 高 13m 。 1-2 线 跨 长 8700mm ， 2-4 线 跨 长9500mm ， 4-5 线 跨 长 6800mm ， 5-6 线 跨 长 7500mm ， 牛 腿 标 高 均 为12.273m。吊车梁高 600mm，总计 8 根。吊车梁采纳 H 型钢实腹式吊车梁，采纳平板支座，支座板与柱的安装连接采纳锚栓定位的焊接连接。上翼缘板与柱的连接通过端部安装连接板，连接板与吊车梁上翼缘及连于柱上角钢之间采纳三面围焊的焊接连接。轨道选用:轨道型号 24kg/m，轨道固定件采纳焊接型。 2.2.2 屋盖系统屋盖系统由屋架、檩条、支撑体系和屋面板组组成。屋架采纳双角钢连接，屋面标高 16.68m；屋面檩条采纳[25a 的槽钢连接。屋面板采纳YX35-125-750(V125)压型钢板，板厚 0.6mm；墙板采纳 YX35-125-750 压型钢板，板厚 0.6mm。2.2.3 挡雨板及钢梯栏杆系统 挡雨板系统由钢支架、檩条、檩托、 压型钢板挡雨板及支撑组成，挑出长度 1800mm；本工程所用钢梯有 T-1、T-2、T-3 三种类型，梯宽均为 700mm，梯段高分别为 3700、4000、3200mm；钢栏杆分为固定钢栏杆、活动钢栏杆、钢栏杆门三种，高度均为 1100mm。2.3 工程特点...
