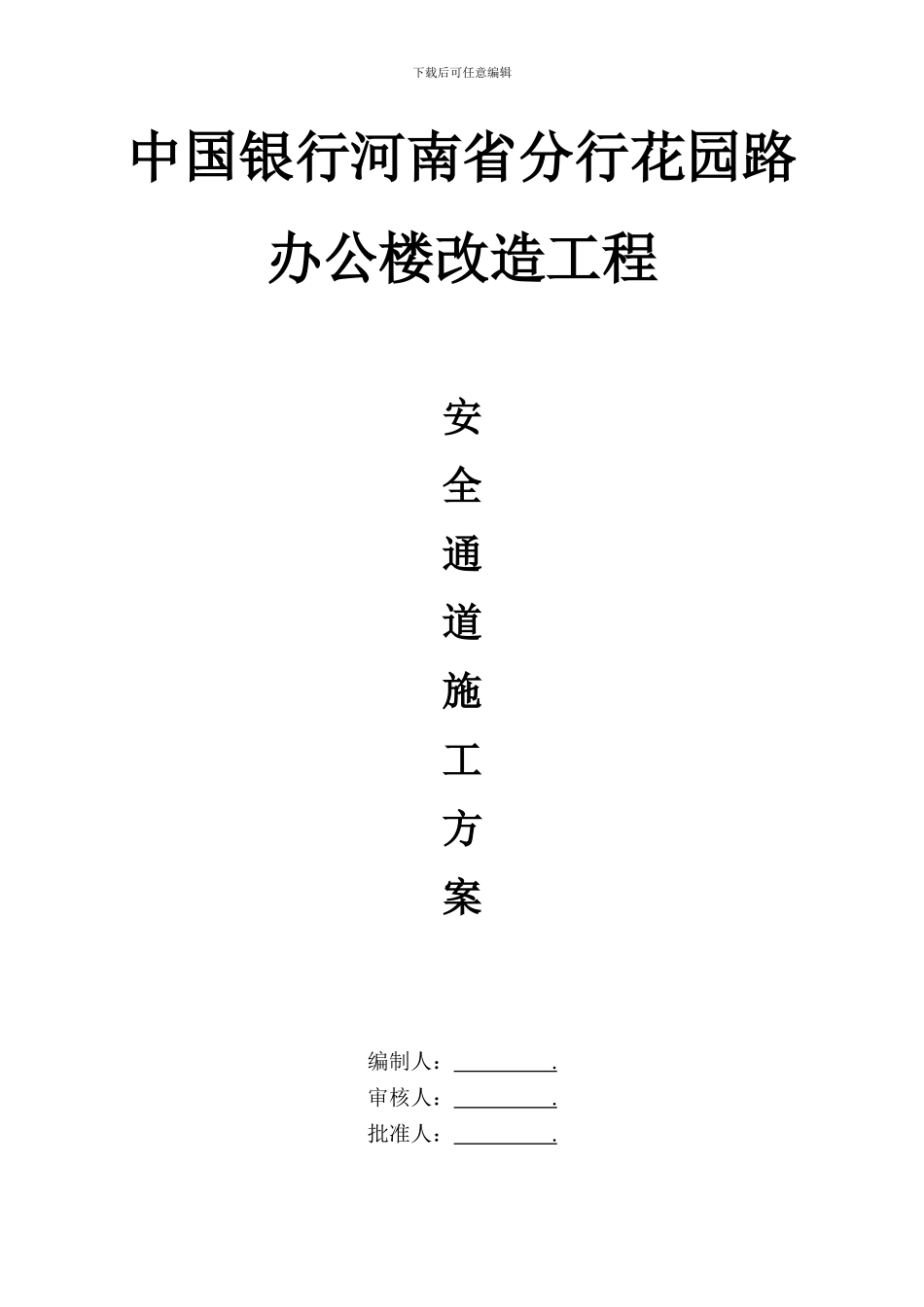

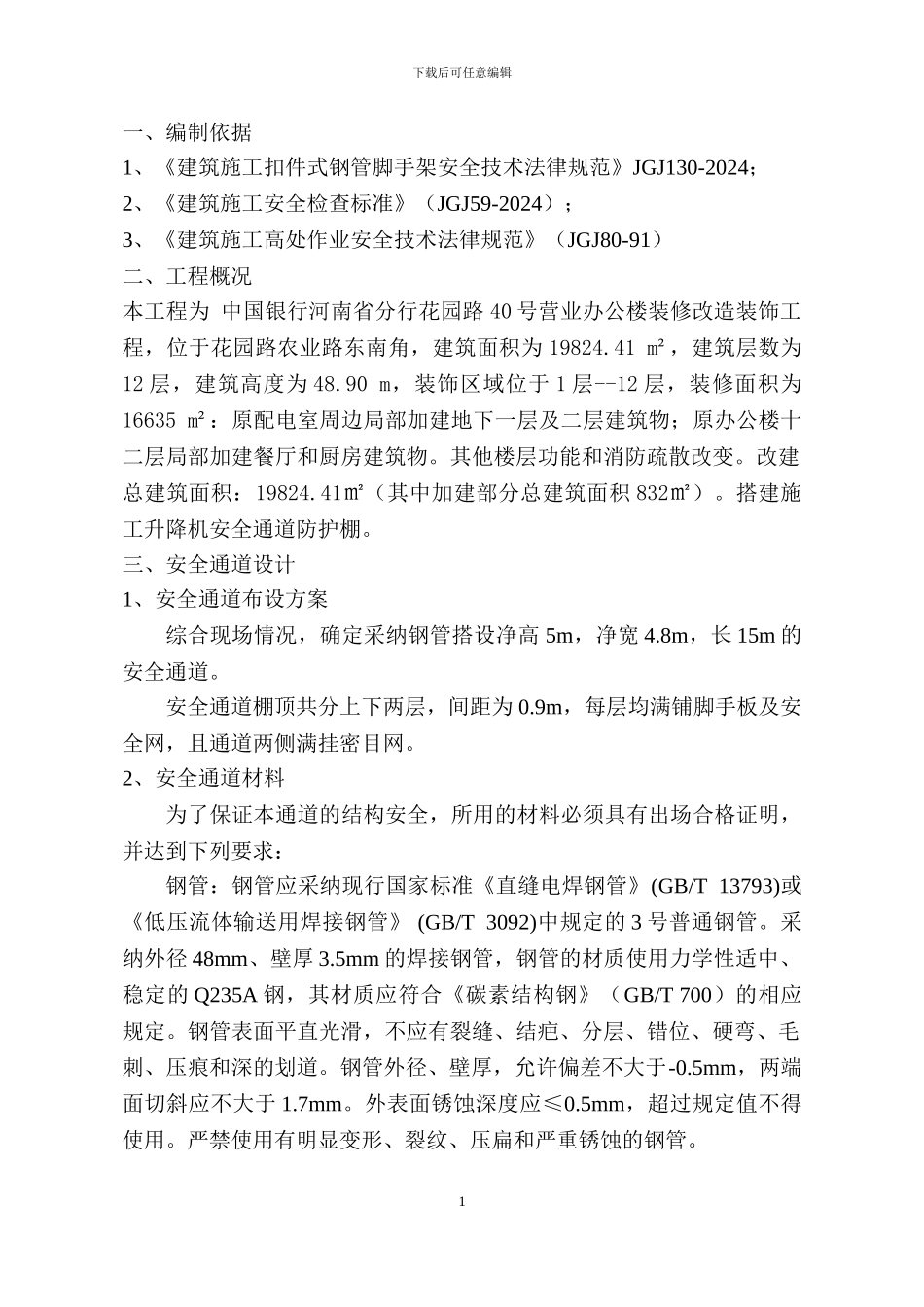

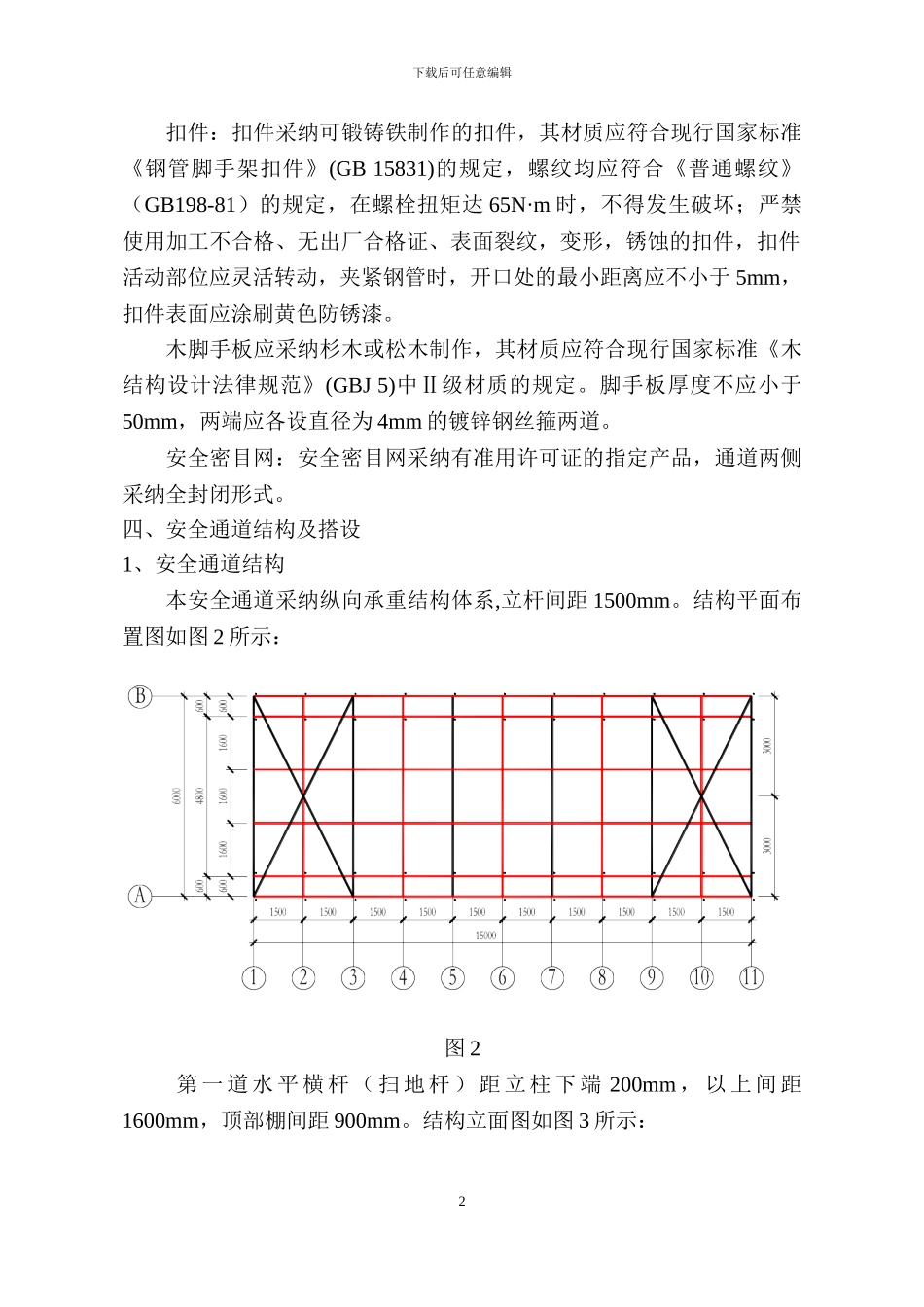

下载后可任意编辑中国银行河南省分行花园路办公楼改造工程安全通道施工方案编制人： . 审核人： . 批准人： . 1下载后可任意编辑一、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024；2、《建筑施工安全检查标准》（JGJ59-2024）；3、《建筑施工高处作业安全技术法律规范》（JGJ80-91）二、工程概况本工程为 中国银行河南省分行花园路 40 号营业办公楼装修改造装饰工程，位于花园路农业路东南角，建筑面积为 19824.41 m²，建筑层数为12 层，建筑高度为 48.90 m，装饰区域位于 1 层--12 层，装修面积为16635 m²：原配电室周边局部加建地下一层及二层建筑物；原办公楼十二层局部加建餐厅和厨房建筑物。其他楼层功能和消防疏散改变。改建总建筑面积：19824.41㎡（其中加建部分总建筑面积 832㎡）。搭建施工升降机安全通道防护棚。三、安全通道设计1、安全通道布设方案综合现场情况，确定采纳钢管搭设净高 5m，净宽 4.8m，长 15m 的安全通道。安全通道棚顶共分上下两层，间距为 0.9m，每层均满铺脚手板及安全网，且通道两侧满挂密目网。2、安全通道材料为了保证本通道的结构安全，所用的材料必须具有出场合格证明，并达到下列要求：钢管：钢管应采纳现行国家标准《直缝电焊钢管》(GB/T 13793)或《低压流体输送用焊接钢管》 (GB/T 3092)中规定的 3 号普通钢管。采纳外径 48mm、壁厚 3.5mm 的焊接钢管，钢管的材质使用力学性适中、稳定的 Q235A 钢，其材质应符合《碳素结构钢》（GB/T 700）的相应规定。钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。钢管外径、壁厚，允许偏差不大于-0.5mm，两端面切斜应不大于 1.7mm。外表面锈蚀深度应≤0.5mm，超过规定值不得使用。严禁使用有明显变形、裂纹、压扁和严重锈蚀的钢管。2下载后可任意编辑扣件：扣件采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GB 15831)的规定，螺纹均应符合《普通螺纹》（GB198-81）的规定，在螺栓扭矩达 65N·m 时，不得发生破坏；严禁使用加工不合格、无出厂合格证、表面裂纹，变形，锈蚀的扣件，扣件活动部位应灵活转动，夹紧钢管时，开口处的最小距离应不小于 5mm，扣件表面应涂刷黄色防锈漆。木脚手板应采纳杉木或松木制作，其材质应符合现行国家标准《木结构设计法律规范》(GBJ 5)中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为 4mm ...
