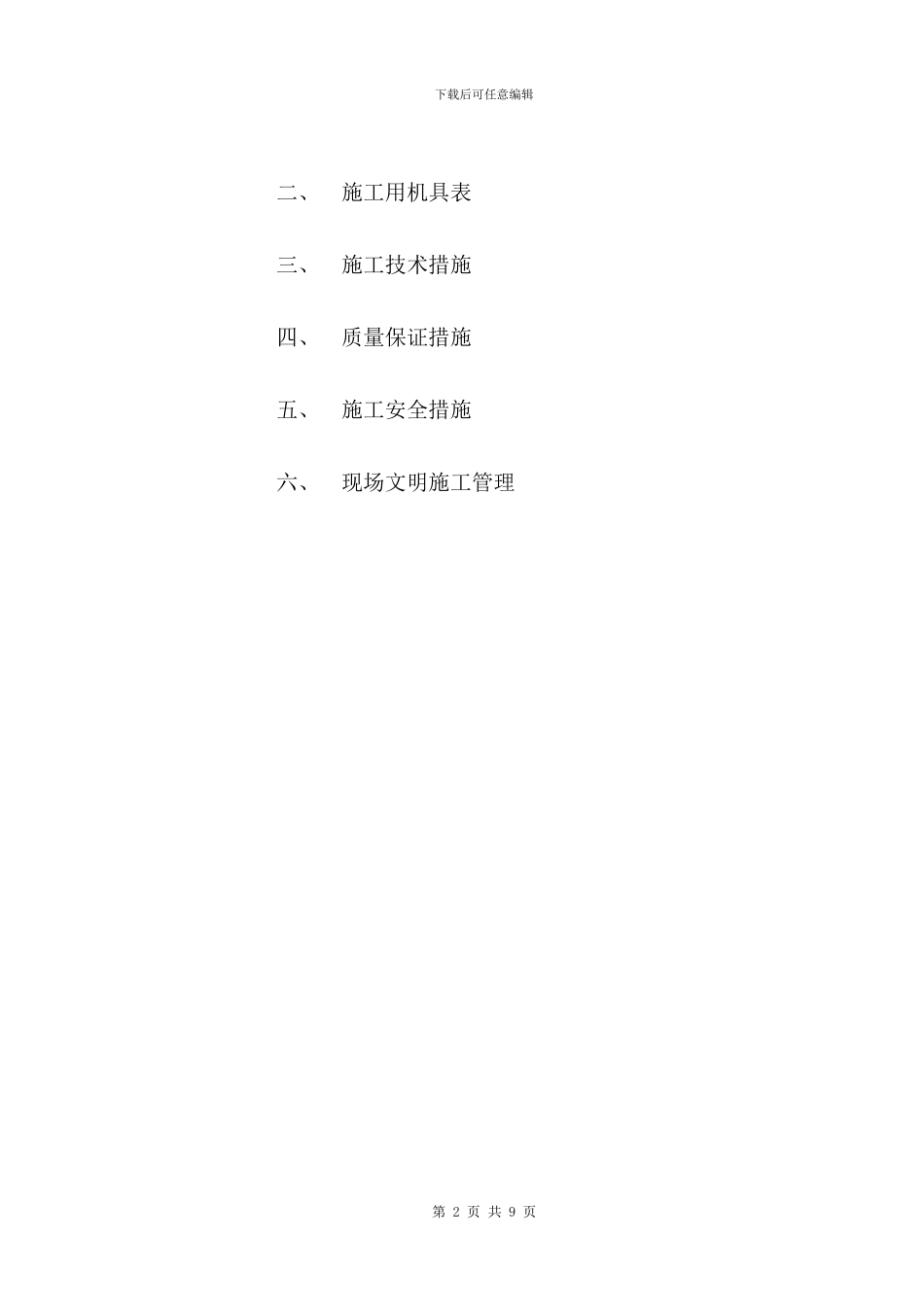

下载后可任意编辑河北津西钢铁集团股份有限公司 80MW 煤气发电安装工程压力容器安装施工方案编制单位： 河北瑞兆激光机电工程有限公司 编 制 ： 审 核 ： 批 准 ： 日 期 ： 年 月 目 录一、 工程概况第 1 页 共 9 页下载后可任意编辑二、 施工用机具表三、 施工技术措施四、 质量保证措施五、 施工安全措施六、 现场文明施工管理第 2 页 共 9 页下载后可任意编辑一、 工程概况：1、河北津西钢铁集团股份有限公司 80MW 煤气发电安装工程所有压力容器，是依据浙江城建煤电设计院有限公司所有设计图进行建设。2、河北津西钢铁集团股份有限公司 80MW 煤气发电安装工程所有压力容器安装，包含在汽机厂房、锅炉厂房、以及除氧间等。3、 工程特点（1）、容器无法直接进入安装位置，需经过几次倒运方可进入安装位置，也是安装的难点之一. （2）、 工期紧、任务重，需多单位配合施工，加大了协调困难，（3）、质量标准高。二、 施工机具计划见附表序号机具名称型号规格单位数量备注1卷扬机5 t台1吊装2滑轮10 t台3链环型3导向滑轮5 t台2链环型4汽车式起重机8 t台1管道运输5行车50T台1吊装6手动葫芦3 t台4手动葫芦7绳扣∮17.5对88直流电焊机AX-320台109沟通电焊机BX-400台151011烘箱ZYHC-150台11213保温筒只1514汽焊工具套615角向磨光机台1016麻绳∮22米200第 3 页 共 9 页下载后可任意编辑17脚手架板4m块100租用18压力表10MPa块119压力表1.6MPa块120保护罩行灯只12125T 汽车吊台1三、施工方案：1、 测量方案：（ 1 ） 、 测 量 执 行 国 家 标 准 《 工 程 测 量 法 律 规 范 （ GB50023—2024）》和设计提出的特别要求。（2）、利用标高的基准点，实测出地埋管道所在的安装位置。（3）、 在测量放线的同时，应对原已安装好的管道进行复测。在与新安装的管道标高出现误差时，应做好记录，取得建设单位、设计单位及监理单位同意后，对新安装的管道进行标高调整。2、 技术准备安装质量检查、验收依据（1、）施工图纸等技术文件。（2）、《电力建设施工及验收技术法律规范》DL/T5047-2024(锅炉机组篇)（3）、《锅炉安全技术监察规程》（4）、火力发电厂焊接技术规程 DL869-20243．基础验收基础移交时，应有完整的验收资料及测量记录，基础上应明显地画出基准线及基础的纵横向中心线，基础应有沉降观测点。对基础进行外观检查，不得有裂纹、蜂窝、空洞、露筋等缺陷。按土建基...
