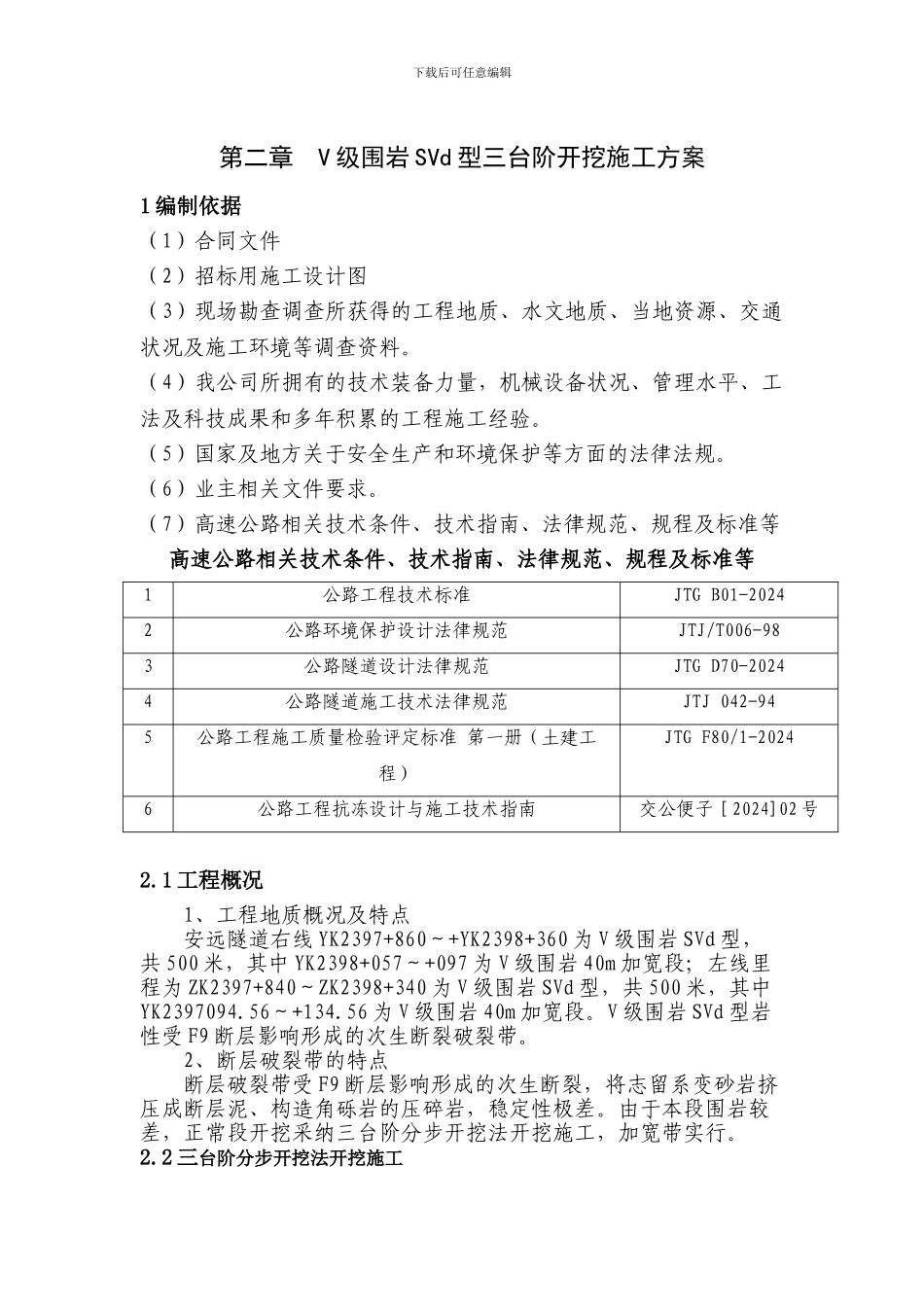

下载后可任意编辑第二章 V 级围岩 SVd 型三台阶开挖施工方案1 编制依据(1)合同文件(2)招标用施工设计图(3)现场勘查调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。(4)我公司所拥有的技术装备力量,机械设备状况、管理水平、工法及科技成果和多年积累的工程施工经验。(5)国家及地方关于安全生产和环境保护等方面的法律法规。(6)业主相关文件要求。(7)高速公路相关技术条件、技术指南、法律规范、规程及标准等高速公路相关技术条件、技术指南、法律规范、规程及标准等1公路工程技术标准JTG B01-20242公路环境保护设计法律规范JTJ/T006-983公路隧道设计法律规范JTG D70-20244公路隧道施工技术法律规范JTJ 042-945公路工程施工质量检验评定标准 第一册(土建工程)JTG F80/1-20246公路工程抗冻设计与施工技术指南交公便子[2024]02 号2.1 工程概况1、工程地质概况及特点安远隧道右线 YK2397+860~+YK2398+360 为 V 级围岩 SVd 型,共 500 米,其中 YK2398+057~+097 为 V 级围岩 40m 加宽段;左线里程为 ZK2397+840~ZK2398+340 为 V 级围岩 SVd 型,共 500 米,其中YK2397094.56~+134.56 为 V 级围岩 40m 加宽段。V 级围岩 SVd 型岩性受 F9 断层影响形成的次生断裂破裂带。2、断层破裂带的特点断层破裂带受 F9 断层影响形成的次生断裂,将志留系变砂岩挤压成断层泥、构造角砾岩的压碎岩,稳定性极差。由于本段围岩较差,正常段开挖采纳三台阶分步开挖法开挖施工,加宽带实行。2.2 三台阶分步开挖法开挖施工下载后可任意编辑1、Ф89×6 超前注浆大管棚8mФ89×6 超前注浆大管棚斜插角 8°~10°,每环搭接长度为3.5m,环向间距 40cm,断头与型钢钢拱架焊接,管棚注浆浆液为水泥、水玻璃。SVd 型衬砌支护参数见下图。SVd 型衬砌 支护参数SVd 围 岩超 前 注浆 大 管 棚 布 置及 大 样图见下页图。2、Ф89×6 超前大管棚施工工艺流程见“Ф89×6 超前大管棚施工工艺流程图”。Ф89×6 超前管棚施工工艺框图孔位检查测量孔位钻孔注浆设备就位调试注浆配置注浆参数试验注浆设计安设导管喷射混凝土封闭注浆面效果检查导管注浆导管预制加工是否否是下载后可任意编辑3.施工方法钻孔前按五寸台画出管棚位置轮廓线,按孔间距定出孔位,并能满足设计要求,钻孔面必须先喷一层素砼作为止浆墙,并确保钻孔面不出现坍塌。管棚注浆采纳全孔一次性注浆...
