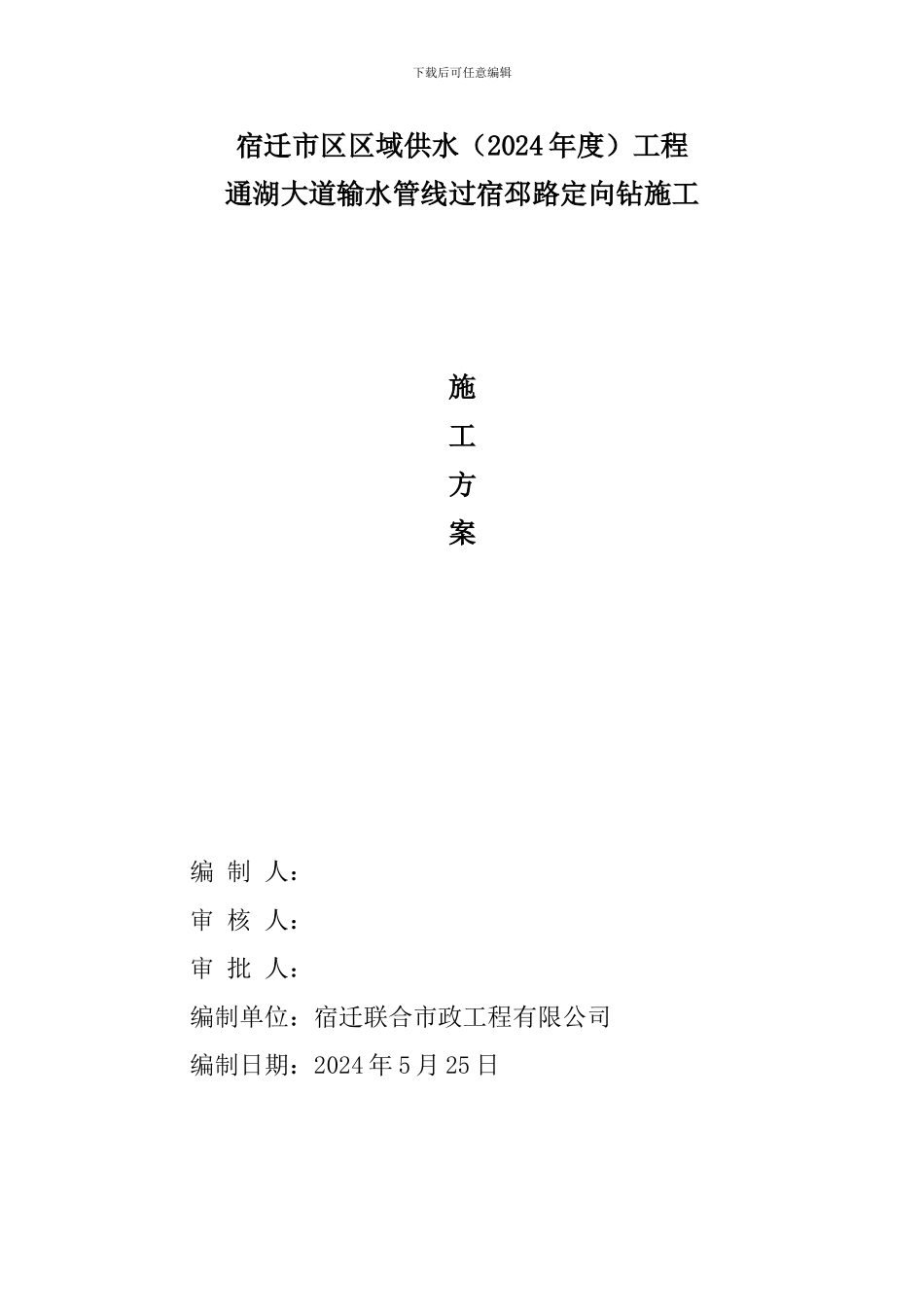

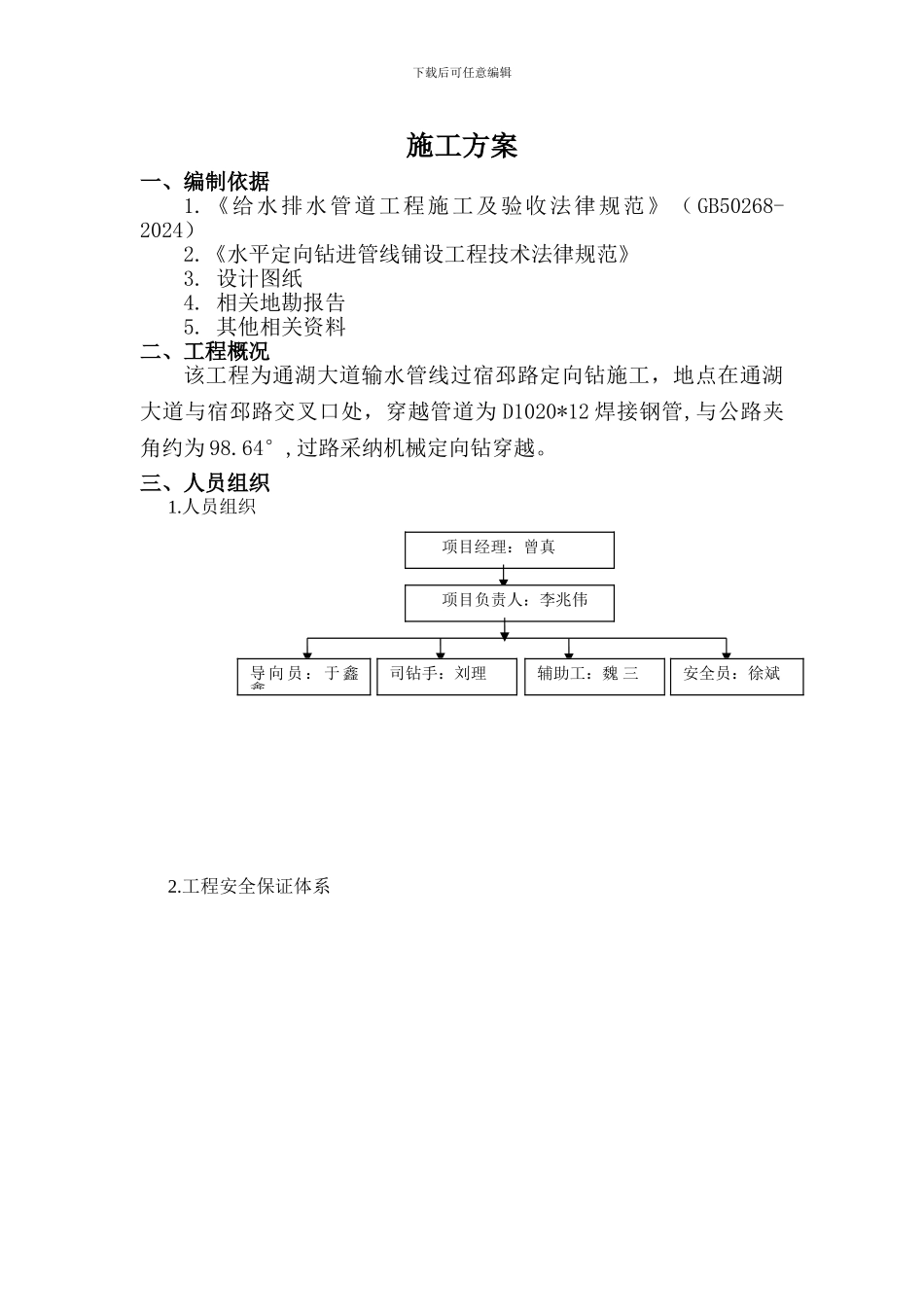

下载后可任意编辑宿迁市区区域供水（2024 年度）工程通湖大道输水管线过宿邳路定向钻施工施工方案编 制 人： 审 核 人： 审 批 人：编制单位：宿迁联合市政工程有限公司编制日期：2024 年 5 月 25 日下载后可任意编辑施工方案一、编制依据1.《给水排水管道工程施工及验收法律规范》（ GB50268-2024）2.《水平定向钻进管线铺设工程技术法律规范》3. 设计图纸4. 相关地勘报告5. 其他相关资料二、工程概况该工程为通湖大道输水管线过宿邳路定向钻施工，地点在通湖大道与宿邳路交叉口处，穿越管道为 D1020*12 焊接钢管,与公路夹角约为 98.64°,过路采纳机械定向钻穿越。三、人员组织1.人员组织2.工程安全保证体系项目经理：曾真项目负责人：李兆伟导向员：于鑫鑫司钻手：刘理辅助工：魏 三安全员：徐斌下载后可任意编辑3.质量保证措施 （1）.质量方针用我们的施工队伍的能力,为顾客建造优质的工程产品。（2）.质量目标a 总体质量目标: 单位工程合格率 100%，优良率达到 90%以上，工程建设质量创国家优质工程。b 工程设备、材料质量合格率 100%。C 加强技术管理，严格根据设计图纸、技术法律规范及批准的施工工艺进行施工；认真做好审核图纸、文件、变更设计、技术交底、测量放样、复核等工作，做好监测及质量验收评定。d 施工前标定测控仪，每钻进 3 米进行一次停钻测量及记录，接近接收坑时多次复测，以保证敷管精度。四、施工步骤： 项 目 经 理安全生产副经理安全现场负责人安全技术负责人测量安全员质量安全员泥浆安全员控向安全员工艺安全员操作坑安全员司钻安全员材料安全员设备安全员班组安全员施工准备测量放线安装钻机钻导向孔预扩孔管道发送回拖泥浆处理恢复套管组装下载后可任意编辑五、准备工作 不开槽管道施工的关键是做好导向孔曲线的设计和地质勘察，导向孔的设计和施工受许多因素的制约，其中最主要的是施工现场的地上和地下条件，地上条件包括地形，地貌以及周围建筑物、道路、河流等：地下情况包括原有地下管线、地下水和地质结构等。经过前期的施工准备工作，对沿线的地下管线、地下水、地质情况及现场施工场地的施工条件已基本掌握。 现场勘察内容包括：原有地下管线及设施的直径和埋深，原有电缆线路的走向等情况，并在地面作好标记，穿越地层的土质类型、含水量、透水性。为了使施工过程中尽量不给交通安全、城市环境及周围群众正常生活带来影响，在不影响正常施工的前提下在施工现场周...
