定型组合钢模板施工工艺VIP免费

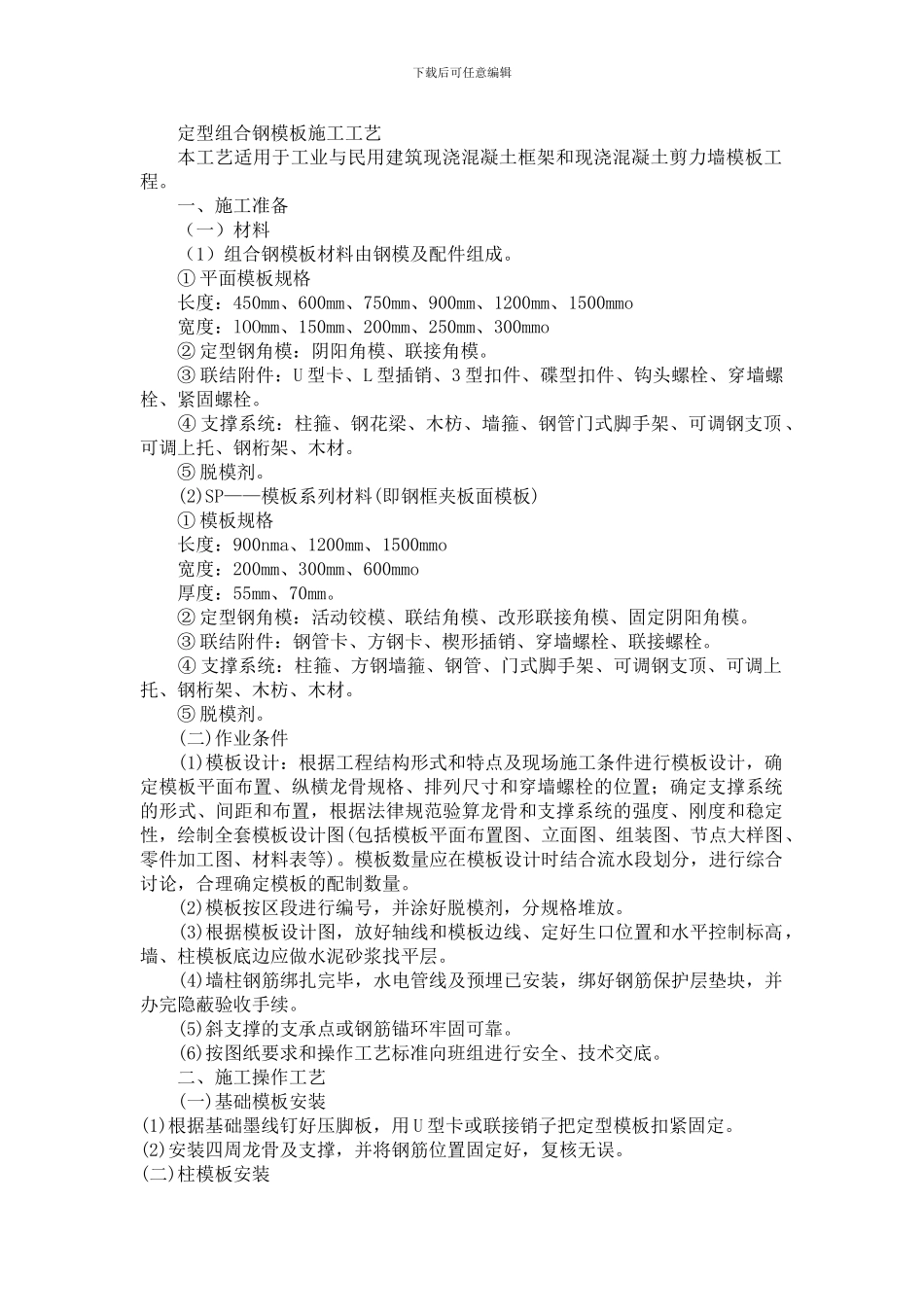

下载后可任意编辑定型组合钢模板施工工艺本工艺适用于工业与民用建筑现浇混凝土框架和现浇混凝土剪力墙模板工程。一、施工准备（一）材料（1）组合钢模板材料由钢模及配件组成。① 平面模板规格长度：450mm、600mm、750mm、900mm、1200mm、1500mmo宽度：lOOmm、150mm、200mm、250mm、300mmo② 定型钢角模：阴阳角模、联接角模。③ 联结附件：U 型卡、L 型插销、3 型扣件、碟型扣件、钩头螺栓、穿墙螺栓、紧固螺栓。 ④ 支撑系统：柱箍、钢花梁、木枋、墙箍、钢管门式脚手架、可调钢支顶、可调上托、钢桁架、木材。 ⑤ 脱模剂。 (2)SP——模板系列材料(即钢框夹板面模板)① 模板规格长度：900nma、1200mm、1500mmo宽度：200mm、300mm、600mmo厚度：55mm、70mm。 ② 定型钢角模：活动铰模、联结角模、改形联接角模、固定阴阳角模。 ③ 联结附件：钢管卡、方钢卡、楔形插销、穿墙螺栓、联接螺栓。 ④ 支撑系统：柱箍、方钢墙箍、钢管、门式脚手架、可调钢支顶、可调上托、钢桁架、木枋、木材。 ⑤ 脱模剂。(二)作业条件 (1)模板设计：根据工程结构形式和特点及现场施工条件进行模板设计，确定模板平面布置、纵横龙骨规格、排列尺寸和穿墙螺栓的位置；确定支撑系统的形式、间距和布置，根据法律规范验算龙骨和支撑系统的强度、刚度和稳定性，绘制全套模板设计图(包括模板平面布置图、立面图、组装图、节点大样图、零件加工图、材料表等)。模板数量应在模板设计时结合流水段划分，进行综合讨论，合理确定模板的配制数量。 (2)模板按区段进行编号，并涂好脱模剂，分规格堆放。 (3)根据模板设计图，放好轴线和模板边线、定好生口位置和水平控制标高，墙、柱模板底边应做水泥砂浆找平层。 (4)墙柱钢筋绑扎完毕，水电管线及预埋已安装，绑好钢筋保护层垫块，并办完隐蔽验收手续。 (5)斜支撑的支承点或钢筋锚环牢固可靠。 (6)按图纸要求和操作工艺标准向班组进行安全、技术交底。二、施工操作工艺(一)基础模板安装(1)根据基础墨线钉好压脚板，用 U 型卡或联接销子把定型模板扣紧固定。(2)安装四周龙骨及支撑，并将钢筋位置固定好，复核无误。(二)柱模板安装下载后可任意编辑 (1)根据放线位置钉好压脚板。 (2)按柱模板设计图的模板位置，由下至上安装模板，模板之间用楔形插销插紧，转角位置用联接角模将两模板连接。 (3)安装柱箍：柱箍可用钢管、型钢等制成，柱箍应根据柱模尺寸、侧压力大小等因素进行设计选择，必要时可增加...
