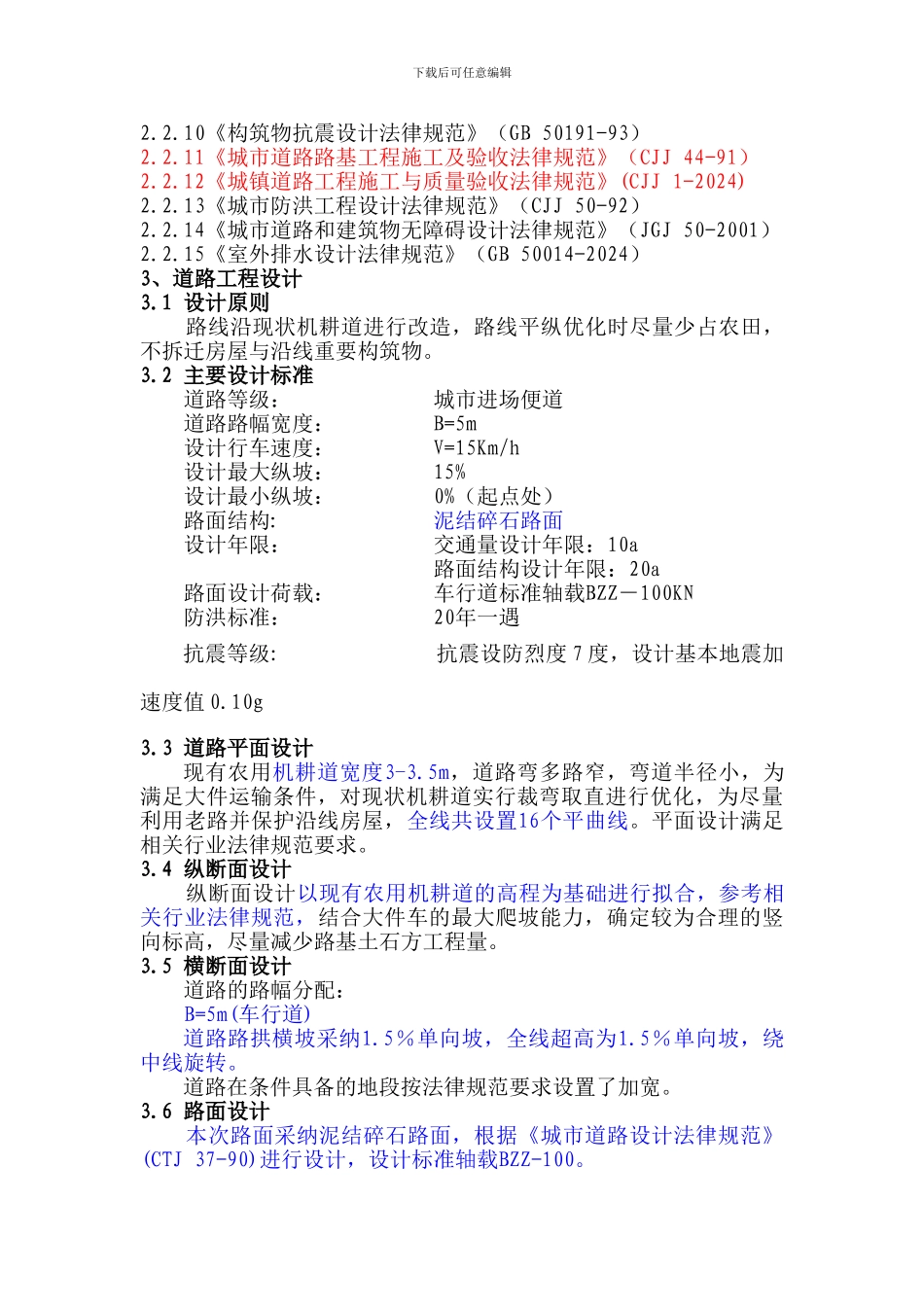

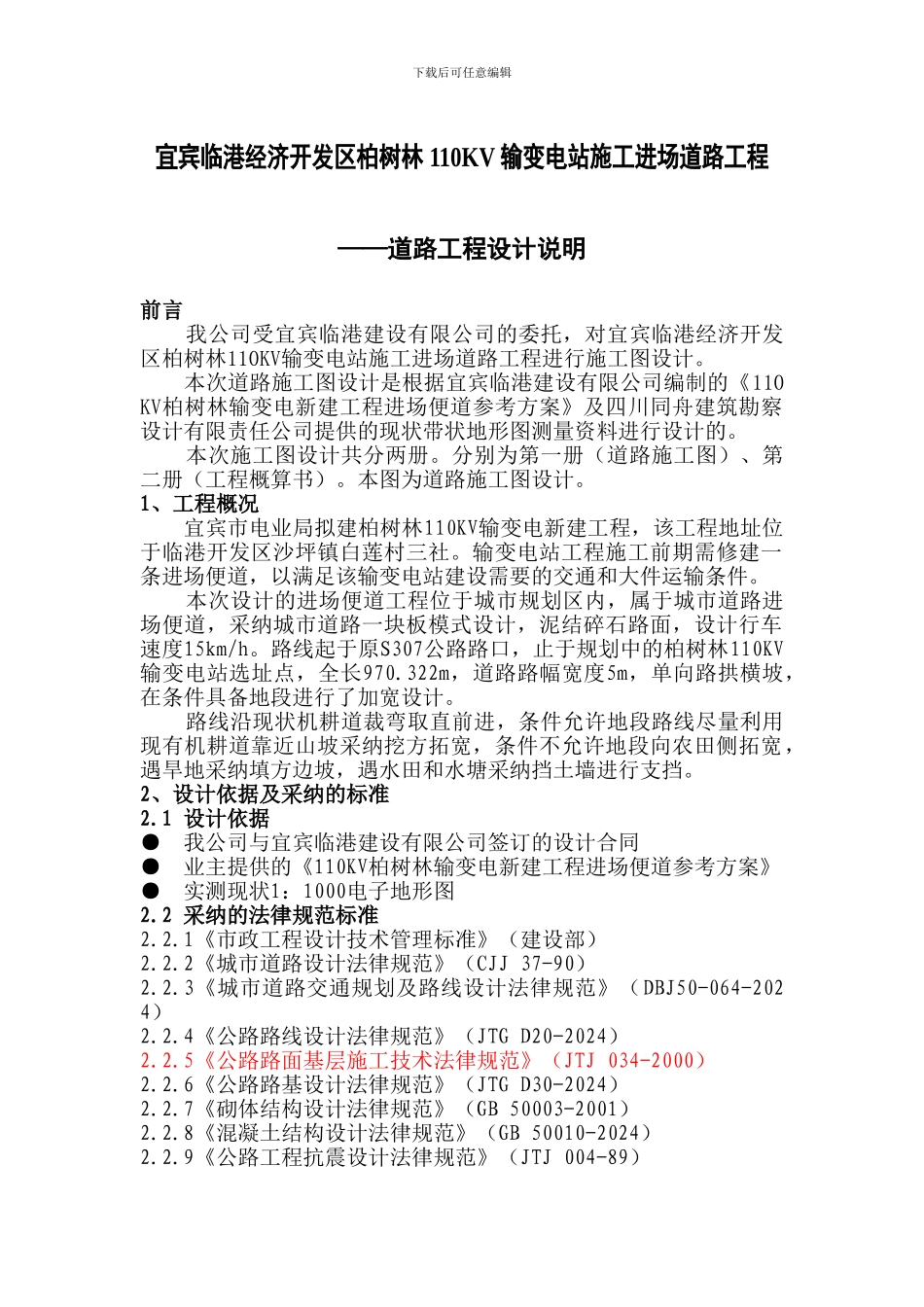

下载后可任意编辑宜宾临港经济开发区柏树林 110KV 输变电站施工进场道路工程——道路工程设计说明前言 我公司受宜宾临港建设有限公司的委托，对宜宾临港经济开发区柏树林110KV输变电站施工进场道路工程进行施工图设计。 本次道路施工图设计是根据宜宾临港建设有限公司编制的《110KV柏树林输变电新建工程进场便道参考方案》及四川同舟建筑勘察设计有限责任公司提供的现状带状地形图测量资料进行设计的。 本次施工图设计共分两册。分别为第一册（道路施工图）、第二册（工程概算书）。本图为道路施工图设计。1、工程概况宜宾市电业局拟建柏树林110KV输变电新建工程，该工程地址位于临港开发区沙坪镇白莲村三社。输变电站工程施工前期需修建一条进场便道，以满足该输变电站建设需要的交通和大件运输条件。 本次设计的进场便道工程位于城市规划区内，属于城市道路进场便道，采纳城市道路一块板模式设计，泥结碎石路面，设计行车速度15km/h。路线起于原S307公路路口，止于规划中的柏树林110KV输变电站选址点，全长970.322m，道路路幅宽度5m，单向路拱横坡，在条件具备地段进行了加宽设计。 路线沿现状机耕道裁弯取直前进，条件允许地段路线尽量利用现有机耕道靠近山坡采纳挖方拓宽，条件不允许地段向农田侧拓宽，遇旱地采纳填方边坡，遇水田和水塘采纳挡土墙进行支挡。2、设计依据及采纳的标准 2.1 设计依据● 我公司与宜宾临港建设有限公司签订的设计合同● 业主提供的《110KV柏树林输变电新建工程进场便道参考方案》● 实测现状1：1000电子地形图2.2 采纳的法律规范标准2.2.1《市政工程设计技术管理标准》（建设部）2.2.2《城市道路设计法律规范》（CJJ 37-90）2.2.3《城市道路交通规划及路线设计法律规范》（DBJ50-064-2024）2.2.4《公路路线设计法律规范》（JTG D20-2024）2.2.5《公路路面基层施工技术法律规范》（JTJ 034-2000）2.2.6《公路路基设计法律规范》（JTG D30-2024）2.2.7《砌体结构设计法律规范》（GB 50003-2001）2.2.8《混凝土结构设计法律规范》（GB 50010-2024）2.2.9《公路工程抗震设计法律规范》（JTJ 004-89）下载后可任意编辑2.2.10《构筑物抗震设计法律规范》（GB 50191-93）2.2.11《城市道路路基工程施工及验收法律规范》（CJJ 44-91）2.2.12《城镇道路工程施工与质量验收法律规范》(CJJ 1-2024)2.2.13《城市防洪工程设计法律规范》（CJJ 50-92）2.2.14《城市道路和建筑物无障碍设计法律规范》（JGJ...
