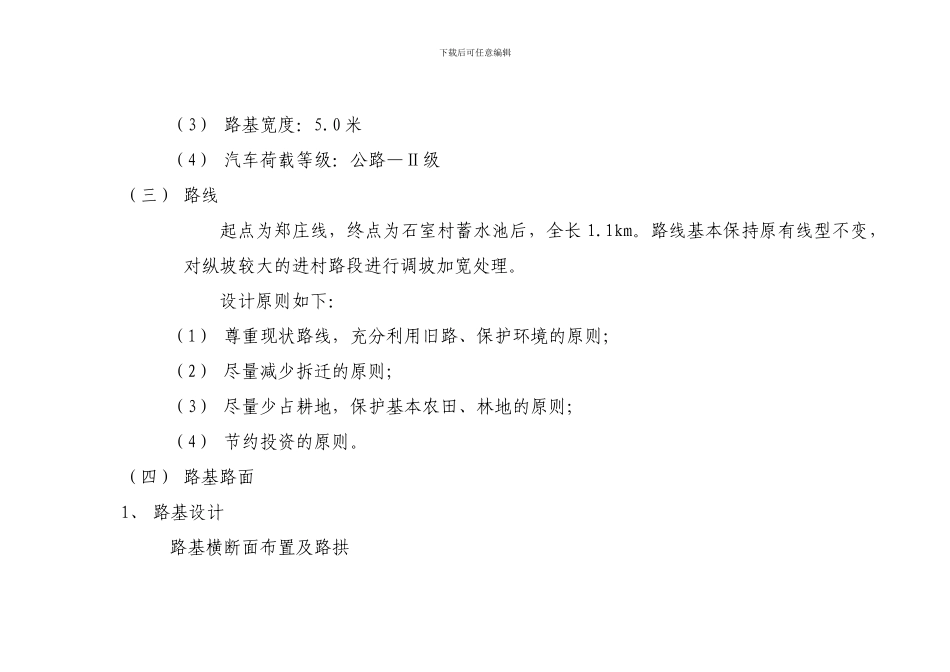

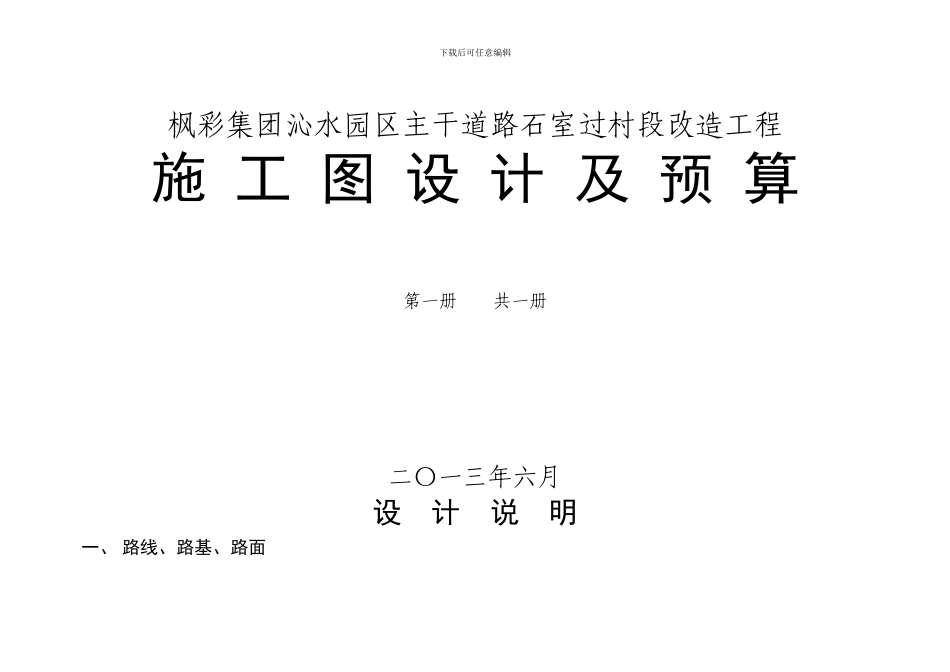

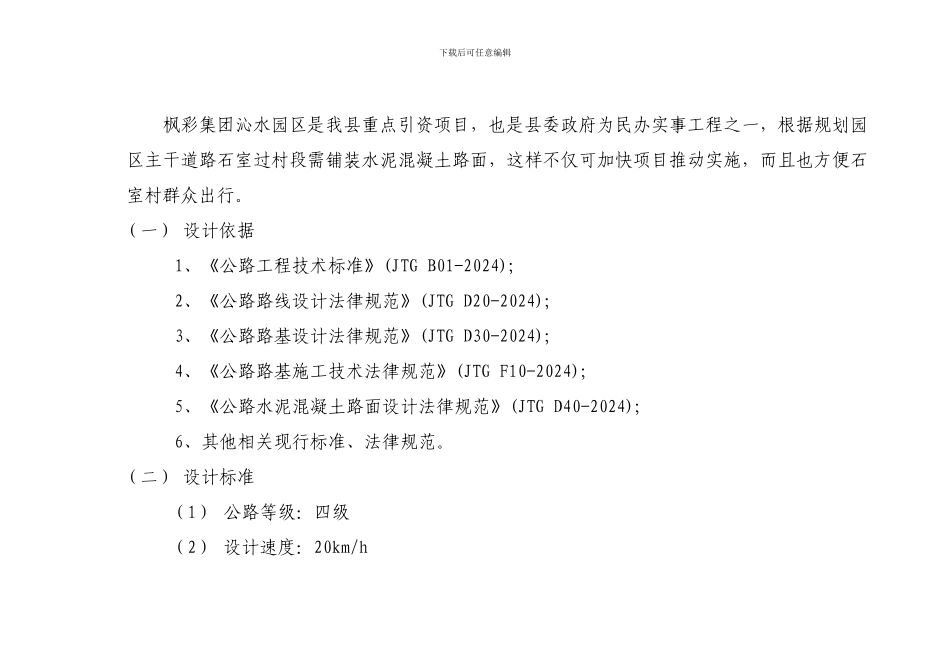

下载后可任意编辑枫彩集团沁水园区主干道路石室过村段改造工程施 工 图 设 计 及 预 算第一册 共一册二〇一三年六月设 计 说 明一、 路线、路基、路面下载后可任意编辑枫彩集团沁水园区是我县重点引资项目，也是县委政府为民办实事工程之一，根据规划园区主干道路石室过村段需铺装水泥混凝土路面，这样不仅可加快项目推动实施，而且也方便石室村群众出行。（一） 设计依据1、《公路工程技术标准》(JTG B01-2024);2、《公路路线设计法律规范》(JTG D20-2024);3、《公路路基设计法律规范》(JTG D30-2024);4、《公路路基施工技术法律规范》(JTG F10-2024);5、《公路水泥混凝土路面设计法律规范》(JTG D40-2024);6、其他相关现行标准、法律规范。（二） 设计标准（1） 公路等级：四级（2） 设计速度：20km/h下载后可任意编辑（3） 路基宽度：5.0 米（4） 汽车荷载等级：公路—Ⅱ级（三） 路线起点为郑庄线，终点为石室村蓄水池后，全长 1.1km。路线基本保持原有线型不变，对纵坡较大的进村路段进行调坡加宽处理。设计原则如下：（1） 尊重现状路线，充分利用旧路、保护环境的原则；（2） 尽量减少拆迁的原则；（3） 尽量少占耕地，保护基本农田、林地的原则；（4） 节约投资的原则。（四） 路基路面1、 路基设计路基横断面布置及路拱下载后可任意编辑路基宽度为 5.0m路拱横坡 2%路基超高及加宽超高方式是以路中线为基准轴进行超高设置，弯道按规定加宽。路基压实度路基填料必须符合《路基施工技术法律规范》（JTGF10-2024）的要求，严禁将含草皮、生活垃圾、树根、腐质土作为路基填料。填方路基路面底面以下深度 0-80cm 压实度≥95%，80-150cm 压实度≥94%，150cm 以下≥92%；零填及挖方路基路面底面以下深度 0-30cm 压实度≥95%。路基边坡因本项目填挖高度都比较小，所以填方边坡采纳 1:1.5；挖方边坡采纳 1:0.5。路基排水 对石室过村路段，需新建 φ600mm 纵横向排水管道，完善排水系统。下载后可任意编辑用地范围为了少占耕地，本项目填方路堤坡脚外缘 1m，挖方路堑边坡坡顶外缘 1m 内为公路用地围。2、 路面设计（1）路面设计原则：满足交通量需求的原则；充分利用旧路强度的原则；因地制宜，合理选材的原则；方便施工，利于运营养护的原则；节约投资的原则（2）路面结构类型 郑庄线起点至石室过村段：长 1.1km，路基宽 5m，路面面层为 20cm 水泥混凝土，路面基层为 18cm 石灰土。下载后...
