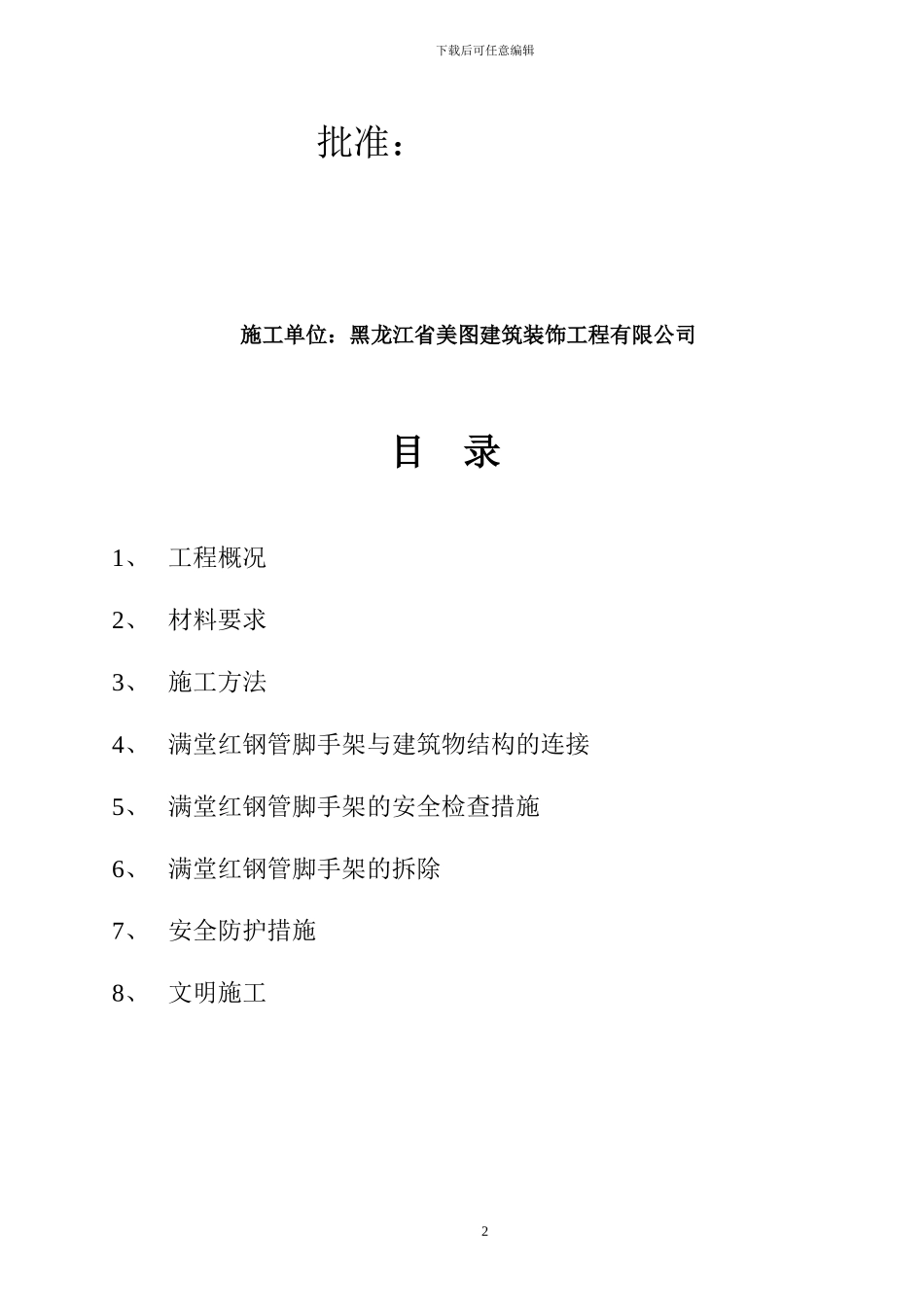

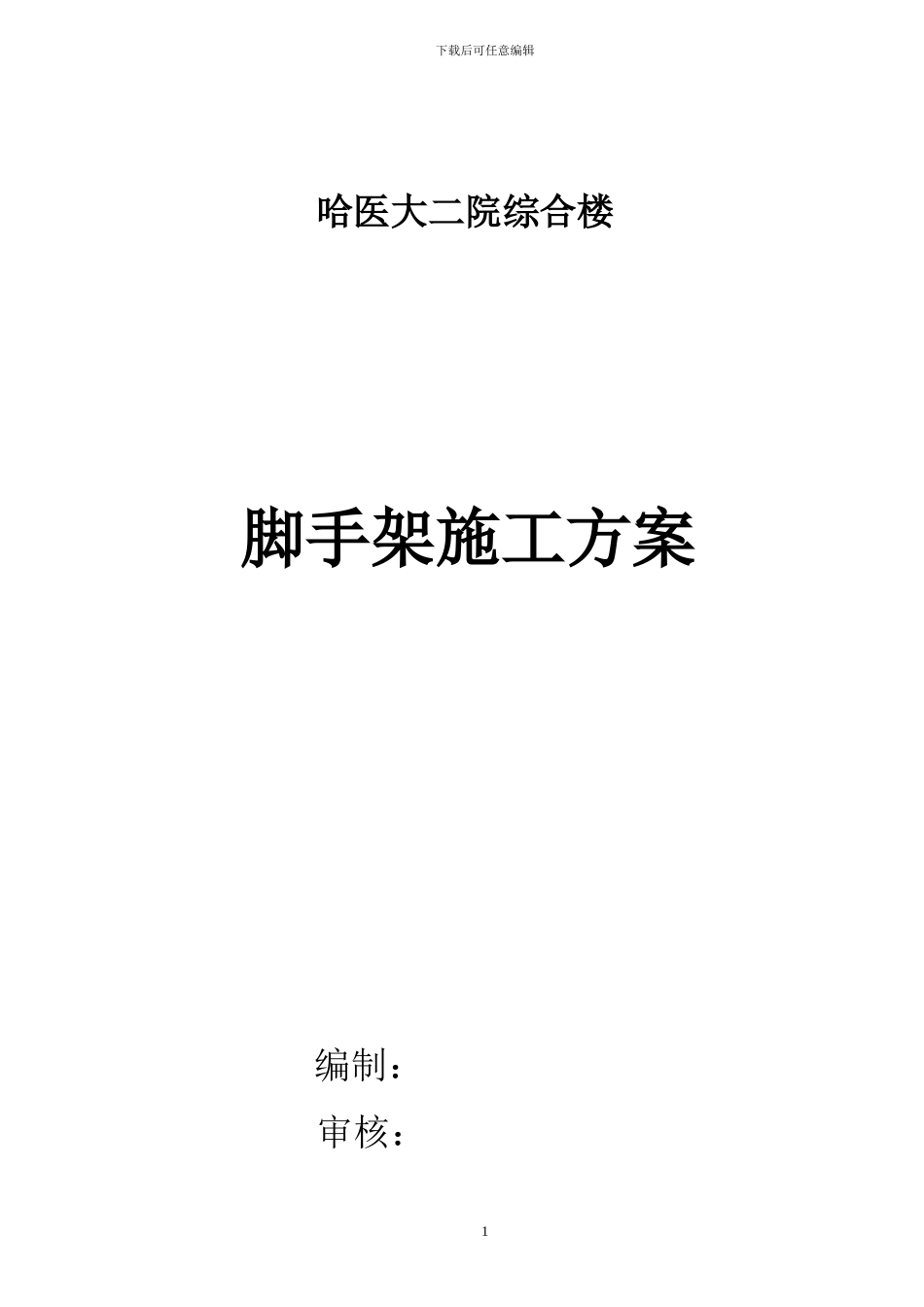

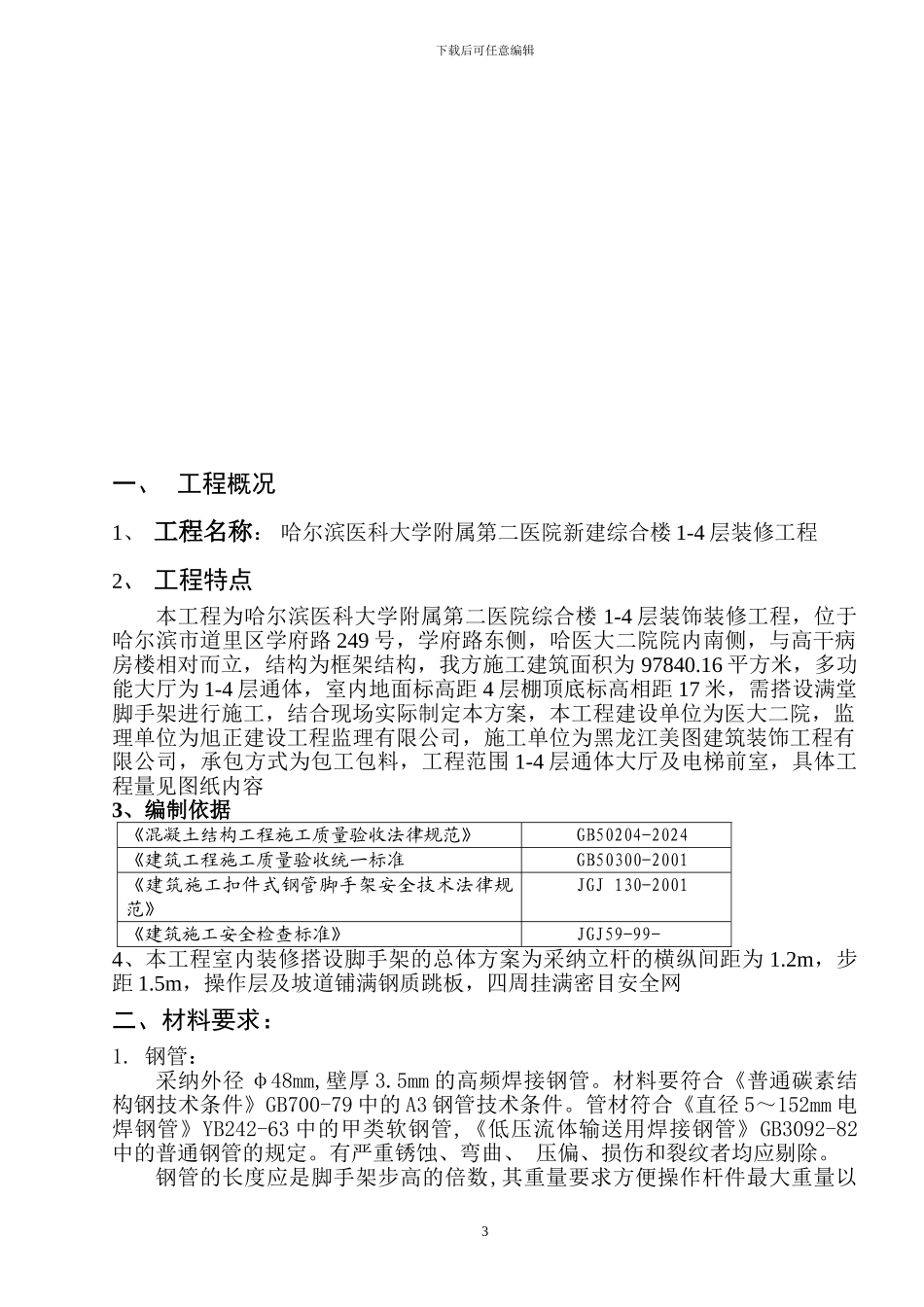

下载后可任意编辑哈医大二院综合楼脚手架施工方案编制：审核：1下载后可任意编辑批准：施工单位：黑龙江省美图建筑装饰工程有限公司目 录1、 工程概况2、 材料要求3、 施工方法4、 满堂红钢管脚手架与建筑物结构的连接5、 满堂红钢管脚手架的安全检查措施6、 满堂红钢管脚手架的拆除7、 安全防护措施8、 文明施工2下载后可任意编辑一、 工程概况1、 工程名称： 哈尔滨医科大学附属第二医院新建综合楼 1-4 层装修工程2、 工程特点本工程为哈尔滨医科大学附属第二医院综合楼 1-4 层装饰装修工程，位于哈尔滨市道里区学府路 249 号，学府路东侧，哈医大二院院内南侧，与高干病房楼相对而立，结构为框架结构，我方施工建筑面积为 97840.16 平方米，多功能大厅为 1-4 层通体，室内地面标高距 4 层棚顶底标高相距 17 米，需搭设满堂脚手架进行施工，结合现场实际制定本方案，本工程建设单位为医大二院，监理单位为旭正建设工程监理有限公司，施工单位为黑龙江美图建筑装饰工程有限公司，承包方式为包工包料，工程范围 1-4 层通体大厅及电梯前室，具体工程量见图纸内容3、编制依据《混凝土结构工程施工质量验收法律规范》GB50204-2024《建筑工程施工质量验收统一标准GB50300-2001《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-2001 《建筑施工安全检查标准》JGJ59-99-4、本工程室内装修搭设脚手架的总体方案为采纳立杆的横纵间距为 1.2m，步距 1.5m，操作层及坡道铺满钢质跳板，四周挂满密目安全网二、材料要求：1. 钢管：采纳外径 φ48mm,壁厚 3.5mm 的高频焊接钢管。材料要符合《普通碳素结构钢技术条件》GB700-79 中的 A3 钢管技术条件。管材符合《直径 5～152mm 电焊钢管》YB242-63 中的甲类软钢管,《低压流体输送用焊接钢管》GB3092-82中的普通钢管的规定。有严重锈蚀、弯曲、 压偏、损伤和裂纹者均应剔除。钢管的长度应是脚手架步高的倍数,其重量要求方便操作杆件最大重量以3下载后可任意编辑不超过 25kg 为宜。按钢管在脚手架上所处的部位和所起的作用分为:(1) 立柱,立杆和竖杆等,是脚手架主要传递荷载的杆件。(2) 大横杆,又称牵杆,纵向水平杆等。是保持脚手架纵向稳定的主要杆件。(3)小横杆,又称横向水平杆,横担等。是脚手架直接承受荷载的杆件.(4)横杆是脚手架的安全防护设施,又起着脚手架的纵向稳定作用。(5)剪力撑,又称十字撑,科撑,是防止脚手架产生纵向位移的主要杆件。(6)抛撑,用于...
