室外供热管道安装工程施工方案VIP免费

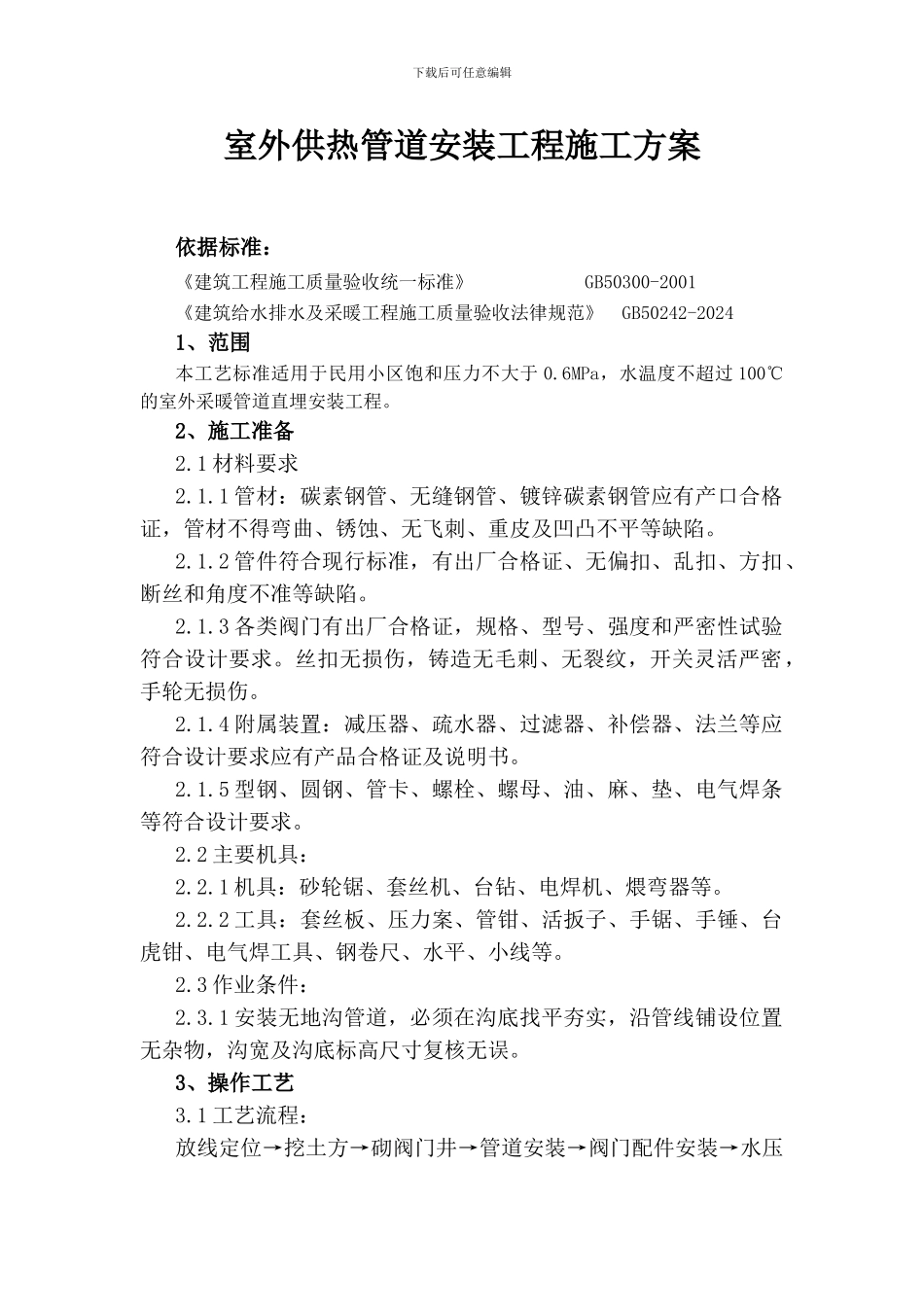

下载后可任意编辑室外供热管道安装工程施工方案依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-20241、范围本工艺标准适用于民用小区饱和压力不大于 0.6MPa，水温度不超过 100℃的室外采暖管道直埋安装工程。2、施工准备2.1 材料要求2.1.1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。2.1.2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。2.1.3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。2.1.4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。2.1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。2.2 主要机具：2.2.1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。2.2.2 工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。2.3 作业条件：2.3.1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。3、操作工艺3.1 工艺流程：放线定位→挖土方→砌阀门井→管道安装→阀门配件安装→水压下载后可任意编辑试验→防腐保温→盖阀门井盖板→回填土3.2 直埋管道安装：3.2.1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。3.2.2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持 0.6～1m 的距离，沟底要求找平夯实，以防止管道弯曲受力不均。3.2.3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。3.2.4 管道应先在沟边进行分段焊接，每段长度在 25～35m 范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避开管道弯曲，拉绳不得少于两条，沟内不得站人。3.2.5 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。3.2.6 阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。3.2.7 管...
