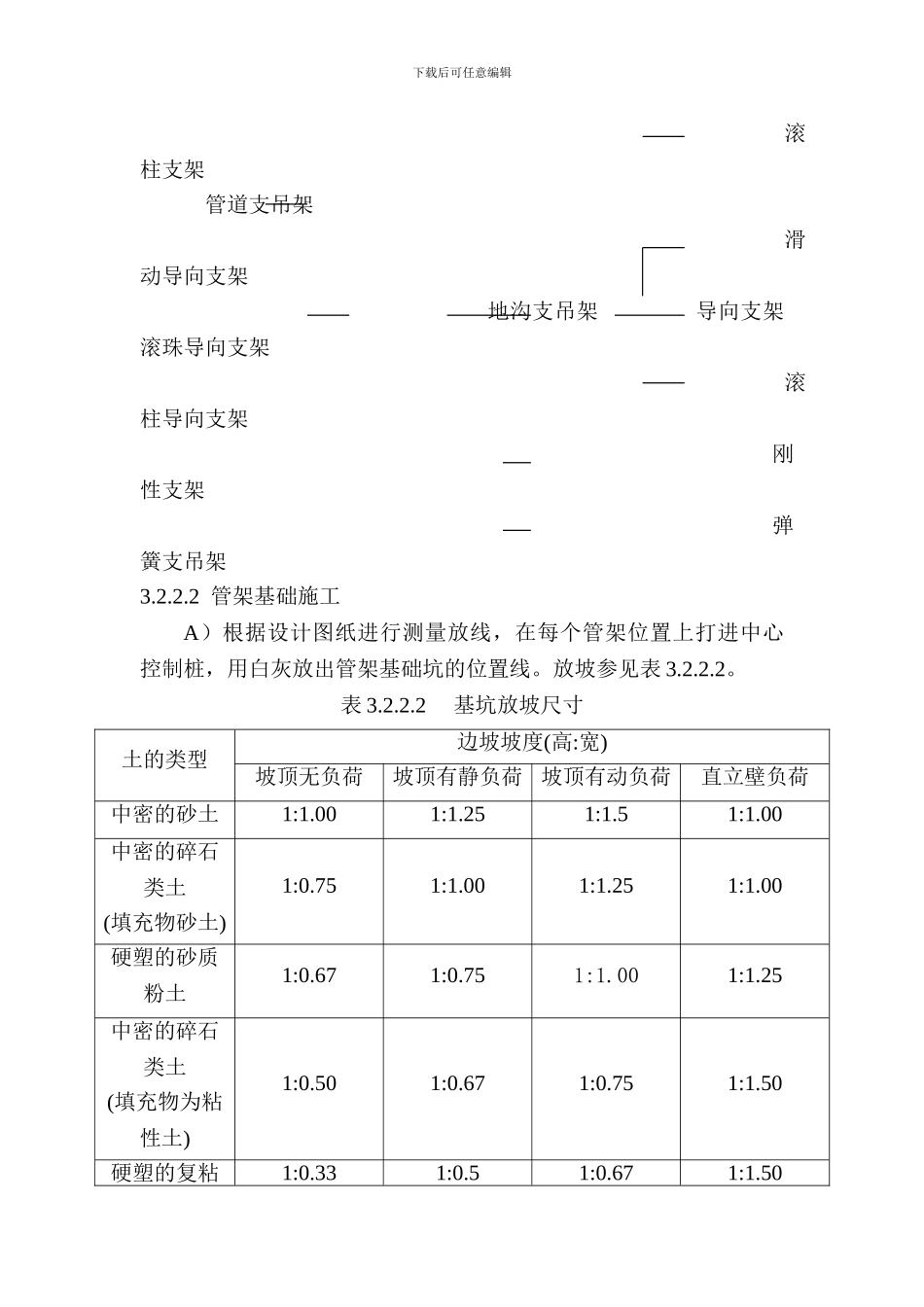

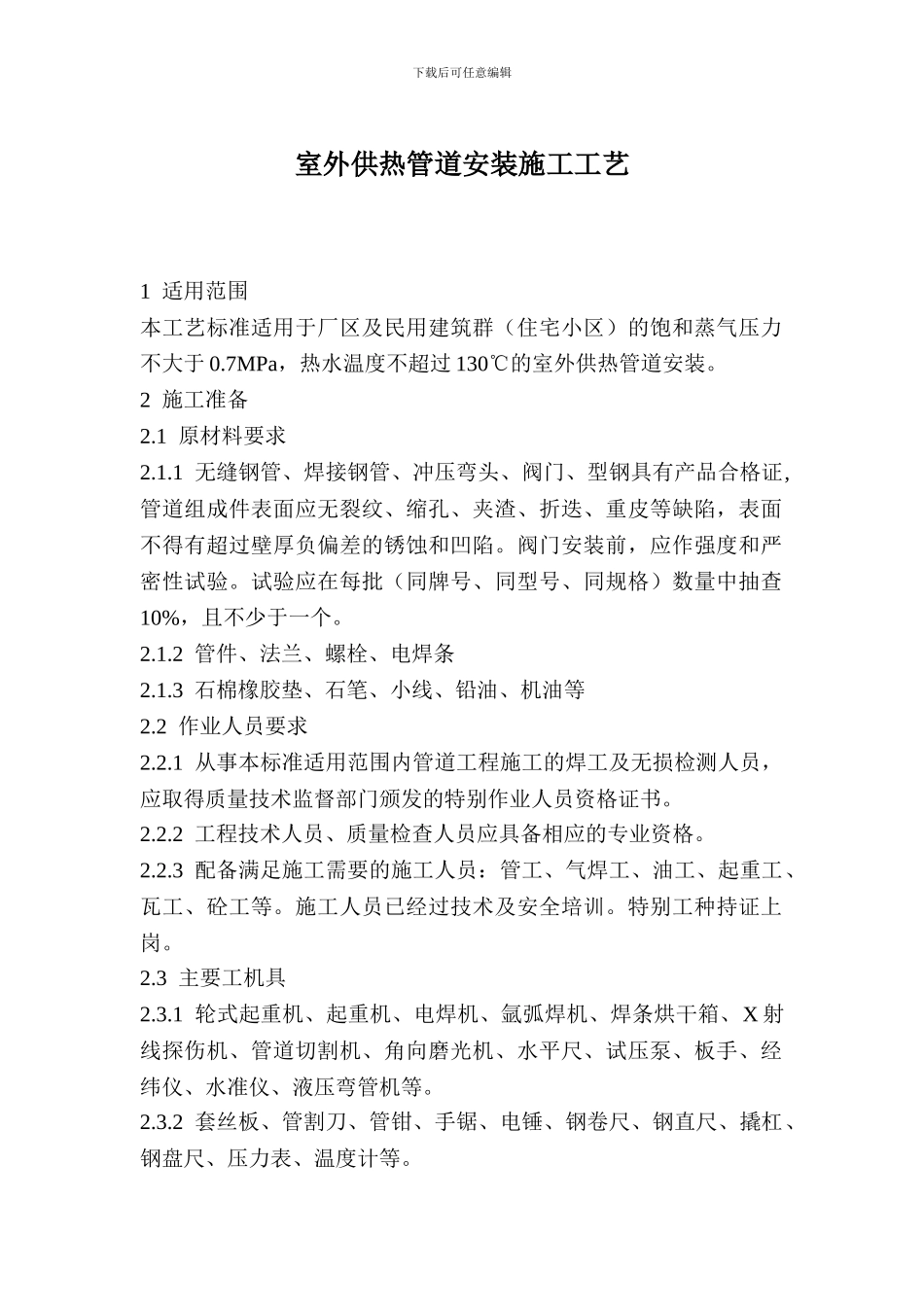

下载后可任意编辑室外供热管道安装施工工艺1 适用范围本工艺标准适用于厂区及民用建筑群（住宅小区）的饱和蒸气压力不大于 0.7MPa，热水温度不超过 130℃的室外供热管道安装。2 施工准备2.1 原材料要求2.1.1 无缝钢管、焊接钢管、冲压弯头、阀门、型钢具有产品合格证,管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。2.1.2 管件、法兰、螺栓、电焊条2.1.3 石棉橡胶垫、石笔、小线、铅油、机油等2.2 作业人员要求2.2.1 从事本标准适用范围内管道工程施工的焊工及无损检测人员，应取得质量技术监督部门颁发的特别作业人员资格证书。2.2.2 工程技术人员、质量检查人员应具备相应的专业资格。2.2.3 配备满足施工需要的施工人员：管工、气焊工、油工、起重工、瓦工、砼工等。施工人员已经过技术及安全培训。特别工种持证上岗。2.3 主要工机具2.3.1 轮式起重机、起重机、电焊机、氩弧焊机、焊条烘干箱、X 射线探伤机、管道切割机、角向磨光机、水平尺、试压泵、板手、经纬仪、水准仪、液压弯管机等。2.3.2 套丝板、管割刀、管钳、手锯、电锤、钢卷尺、钢直尺、撬杠、钢盘尺、压力表、温度计等。下载后可任意编辑2.4 外部环境条件2.4.1 施工现场已达到三通一平，图纸齐全。2.4.2 到货的配管材料满足施工要求，施工所需机具、工具及消耗材料等配备齐全。2.4.3 按施工平面布置图堆放材料，摆放施工机具，合理布置管道预制，临时设施。2.4.4 不通行地沟半通行地沟或通行地沟的砌筑已完成。钢管架或混凝土柱管架（砖砌管架）已全部施工完毕。2.4.5 管道滑动支座、固定支座、导向支座均已预制成型。3 操作工艺3.1 工艺流程3.1.1 直埋铺设放线定位 → 管沟开挖 → 管道铺设 → 补偿器安装 → 水压试验 → 防腐保温 → 填盖细砂 → 回填夯实 3.1.2 管沟敷设定位放线 → 挖土方 → 砌管沟 → 支架预制、安装 → 管道安装 → 补偿器安装 → 水压试验 → 防腐保温 → 管沟盖板 → 回填土3.1.3 架空敷设放线定位 → 管架制安 → 管道安装 → 补偿器安装 → 水压试验 → 防腐保温 3.2 操作细则3.2.1 定位放线、管沟开挖执行室外井池与管沟施工工艺。 管道预制工作一般按设计单位提供的管道系统图和管道施工图进行。3.2.2 管架制作...
