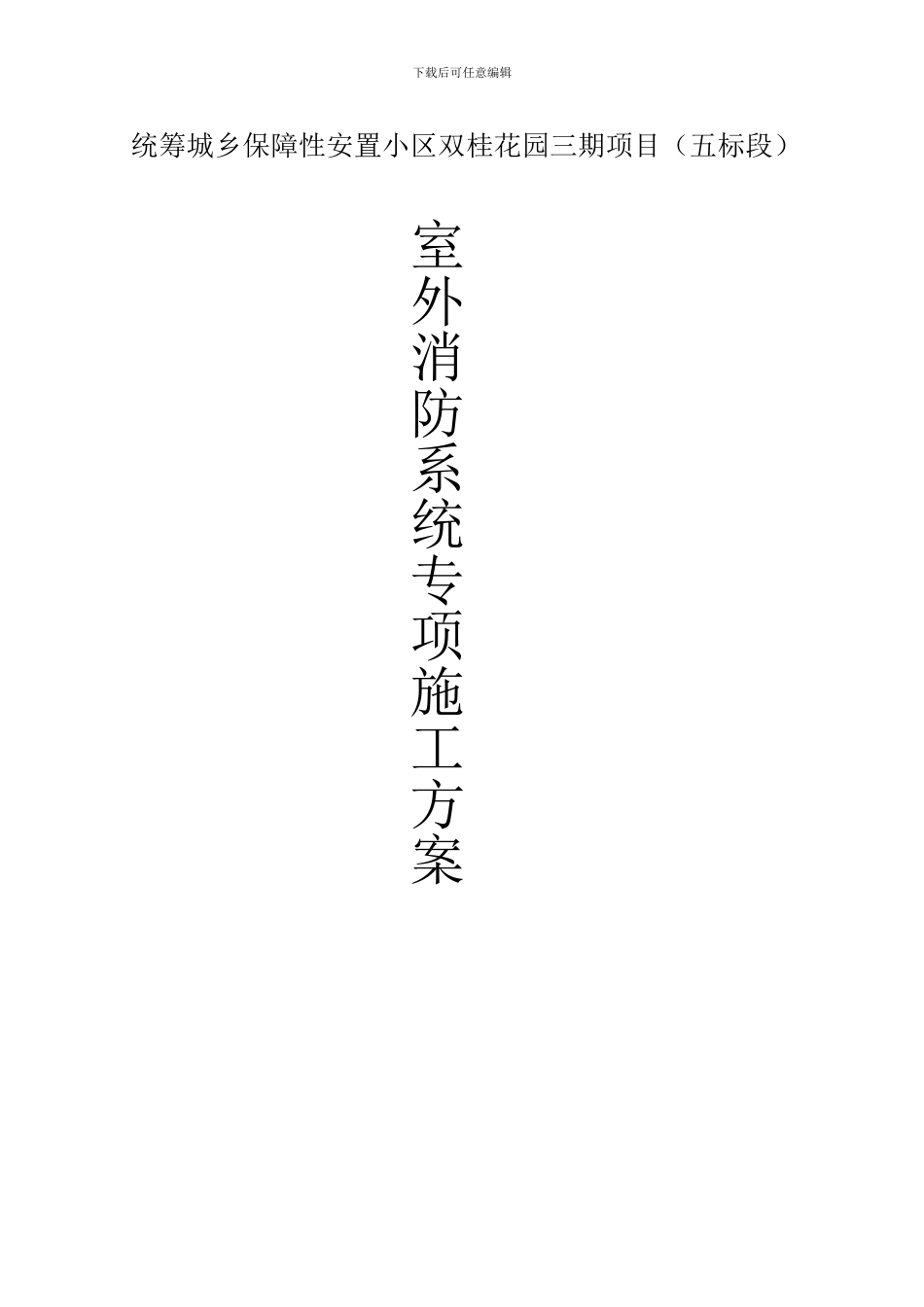

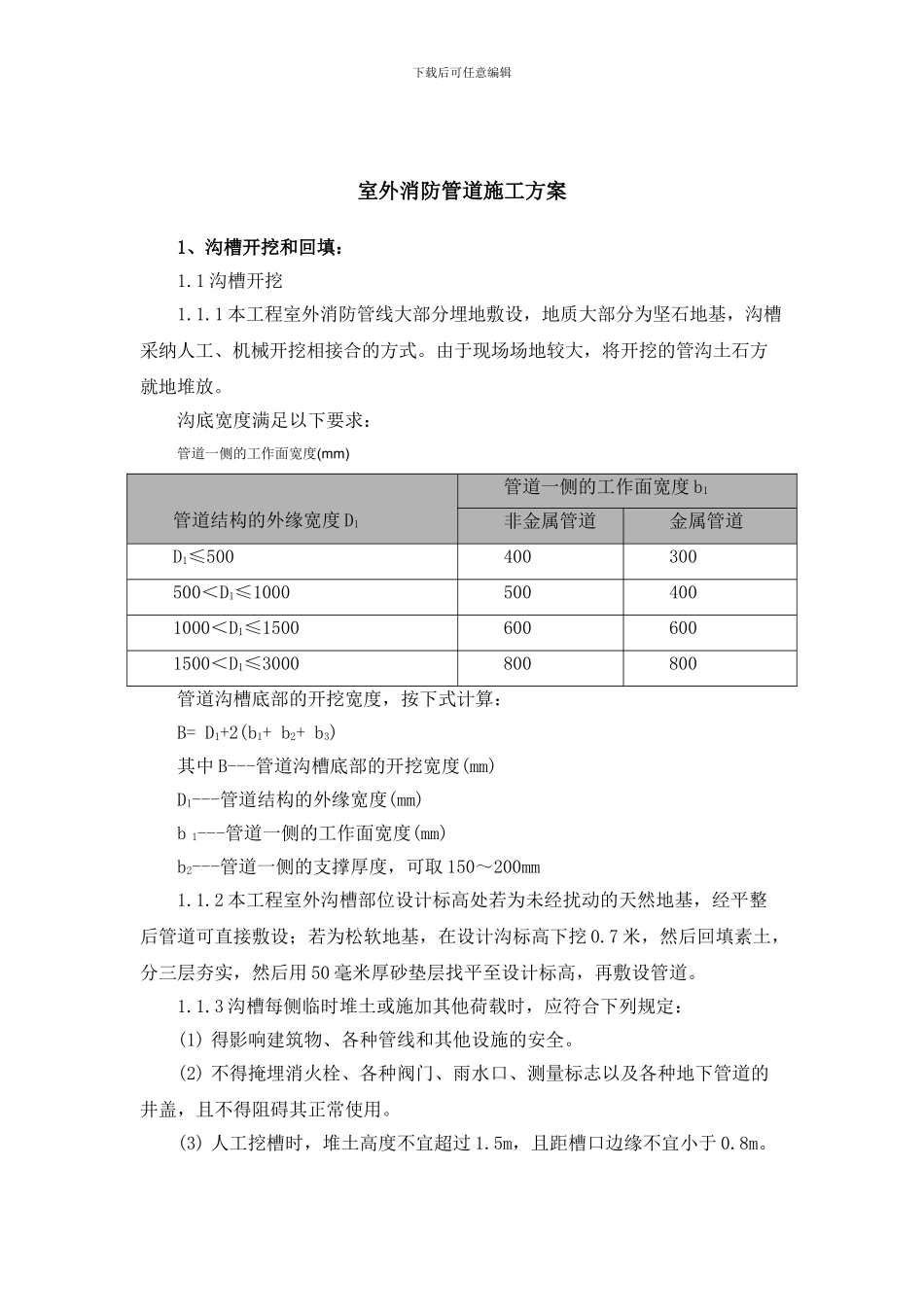

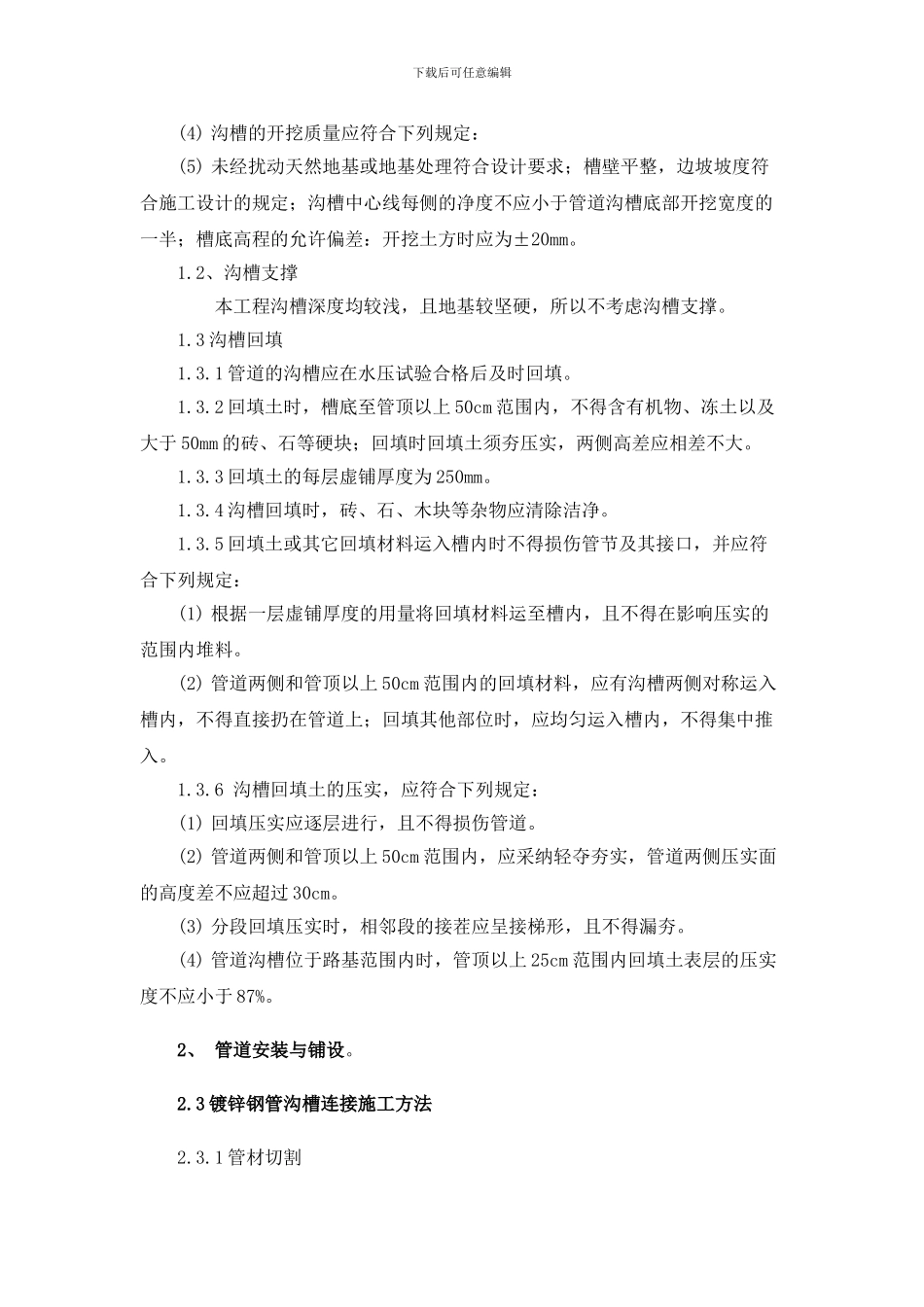

下载后可任意编辑统筹城乡保障性安置小区双桂花园三期项目（五标段）室外消防系统专项施工方案下载后可任意编辑室外消防管道施工方案 1、沟槽开挖和回填：1.1 沟槽开挖1.1.1 本工程室外消防管线大部分埋地敷设，地质大部分为坚石地基，沟槽采纳人工、机械开挖相接合的方式。由于现场场地较大，将开挖的管沟土石方就地堆放。沟底宽度满足以下要求：管道一侧的工作面宽度(mm) 管道结构的外缘宽度 D1管道一侧的工作面宽度 b1非金属管道金属管道D1≤500400300500＜D1≤10005004001000＜D1≤15006006001500＜D1≤3000800800管道沟槽底部的开挖宽度，按下式计算：B= D1+2(b1+ b2+ b3)其中 B---管道沟槽底部的开挖宽度(mm)D1---管道结构的外缘宽度(mm)b 1---管道一侧的工作面宽度(mm)b2---管道一侧的支撑厚度，可取 150～200mm1.1.2 本工程室外沟槽部位设计标高处若为未经扰动的天然地基，经平整后管道可直接敷设；若为松软地基，在设计沟标高下挖 0.7 米，然后回填素土，分三层夯实，然后用 50 毫米厚砂垫层找平至设计标高，再敷设管道。1.1.3 沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：(1) 得影响建筑物、各种管线和其他设施的安全。(2) 不得掩埋消火栓、各种阀门、雨水口、测量标志以及各种地下管道的井盖，且不得阻碍其正常使用。(3) 人工挖槽时，堆土高度不宜超过 1.5m，且距槽口边缘不宜小于 0.8m。下载后可任意编辑(4) 沟槽的开挖质量应符合下列规定：(5) 未经扰动天然地基或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定；沟槽中心线每侧的净度不应小于管道沟槽底部开挖宽度的一半；槽底高程的允许偏差：开挖土方时应为±20mm。1.2、沟槽支撑 本工程沟槽深度均较浅，且地基较坚硬，所以不考虑沟槽支撑。1.3 沟槽回填1.3.1 管道的沟槽应在水压试验合格后及时回填。1.3.2 回填土时，槽底至管顶以上 50cm 范围内，不得含有机物、冻土以及大于 50mm 的砖、石等硬块；回填时回填土须夯压实，两侧高差应相差不大。1.3.3 回填土的每层虚铺厚度为 250mm。1.3.4 沟槽回填时，砖、石、木块等杂物应清除洁净。1.3.5 回填土或其它回填材料运入槽内时不得损伤管节及其接口，并应符合下列规定：(1) 根据一层虚铺厚度的用量将回填材料运至槽内，且不得在影响压实的范围内堆料。(2) 管道两侧和管顶以上 50cm 范围内的回填材料，应有沟槽两侧对称运入槽内，不得直接扔在管道上；回填其他部位时...
