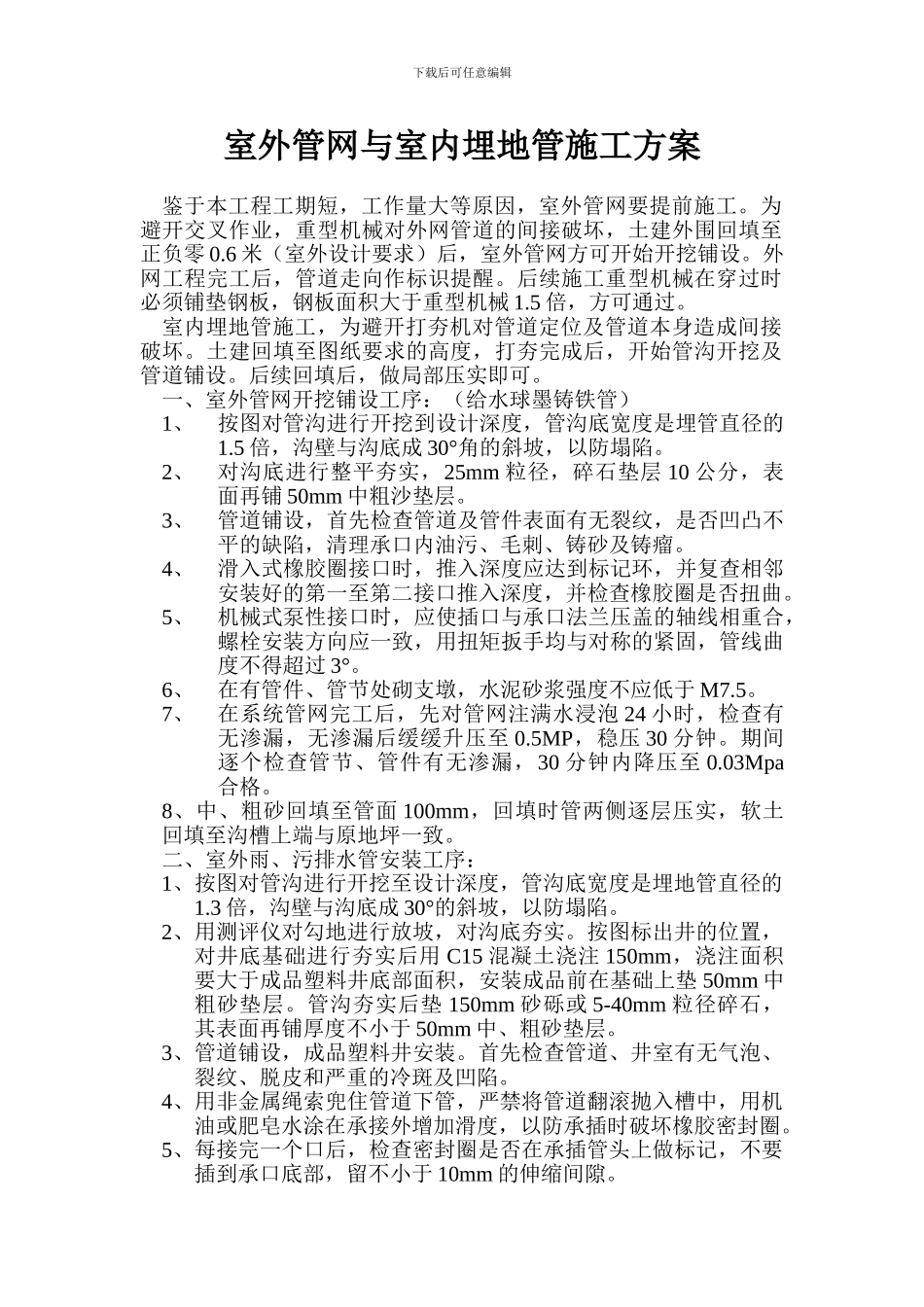

下载后可任意编辑室外管网与室内埋地管施工方案鉴于本工程工期短，工作量大等原因，室外管网要提前施工。为避开交叉作业，重型机械对外网管道的间接破坏，土建外围回填至正负零 0.6 米（室外设计要求）后，室外管网方可开始开挖铺设。外网工程完工后，管道走向作标识提醒。后续施工重型机械在穿过时必须铺垫钢板，钢板面积大于重型机械 1.5 倍，方可通过。室内埋地管施工，为避开打夯机对管道定位及管道本身造成间接破坏。土建回填至图纸要求的高度，打夯完成后，开始管沟开挖及管道铺设。后续回填后，做局部压实即可。一、室外管网开挖铺设工序：（给水球墨铸铁管）1、按图对管沟进行开挖到设计深度，管沟底宽度是埋管直径的1.5 倍，沟壁与沟底成 30°角的斜坡，以防塌陷。2、对沟底进行整平夯实，25mm 粒径，碎石垫层 10 公分，表面再铺 50mm 中粗沙垫层。3、管道铺设，首先检查管道及管件表面有无裂纹，是否凹凸不平的缺陷，清理承口内油污、毛刺、铸砂及铸瘤。4、滑入式橡胶圈接口时，推入深度应达到标记环，并复查相邻安装好的第一至第二接口推入深度，并检查橡胶圈是否扭曲。5、机械式泵性接口时，应使插口与承口法兰压盖的轴线相重合，螺栓安装方向应一致，用扭矩扳手均与对称的紧固，管线曲度不得超过 3°。6、在有管件、管节处砌支墩，水泥砂浆强度不应低于 M7.5。7、在系统管网完工后，先对管网注满水浸泡 24 小时，检查有无渗漏，无渗漏后缓缓升压至 0.5MP，稳压 30 分钟。期间逐个检查管节、管件有无渗漏，30 分钟内降压至 0.03Mpa合格。8、中、粗砂回填至管面 100mm，回填时管两侧逐层压实，软土回填至沟槽上端与原地坪一致。二、室外雨、污排水管安装工序：1、按图对管沟进行开挖至设计深度，管沟底宽度是埋地管直径的1.3 倍，沟壁与沟底成 30°的斜坡，以防塌陷。2、用测评仪对勾地进行放坡，对沟底夯实。按图标出井的位置，对井底基础进行夯实后用 C15 混凝土浇注 150mm，浇注面积要大于成品塑料井底部面积，安装成品前在基础上垫 50mm 中粗砂垫层。管沟夯实后垫 150mm 砂砾或 5-40mm 粒径碎石，其表面再铺厚度不小于 50mm 中、粗砂垫层。3、管道铺设，成品塑料井安装。首先检查管道、井室有无气泡、裂纹、脱皮和严重的冷斑及凹陷。4、用非金属绳索兜住管道下管，严禁将管道翻滚抛入槽中，用机油或肥皂水涂在承接外增加滑度，以防承插时破坏橡胶密封圈。5、每接完一个口后，检查密封圈是否在承...
