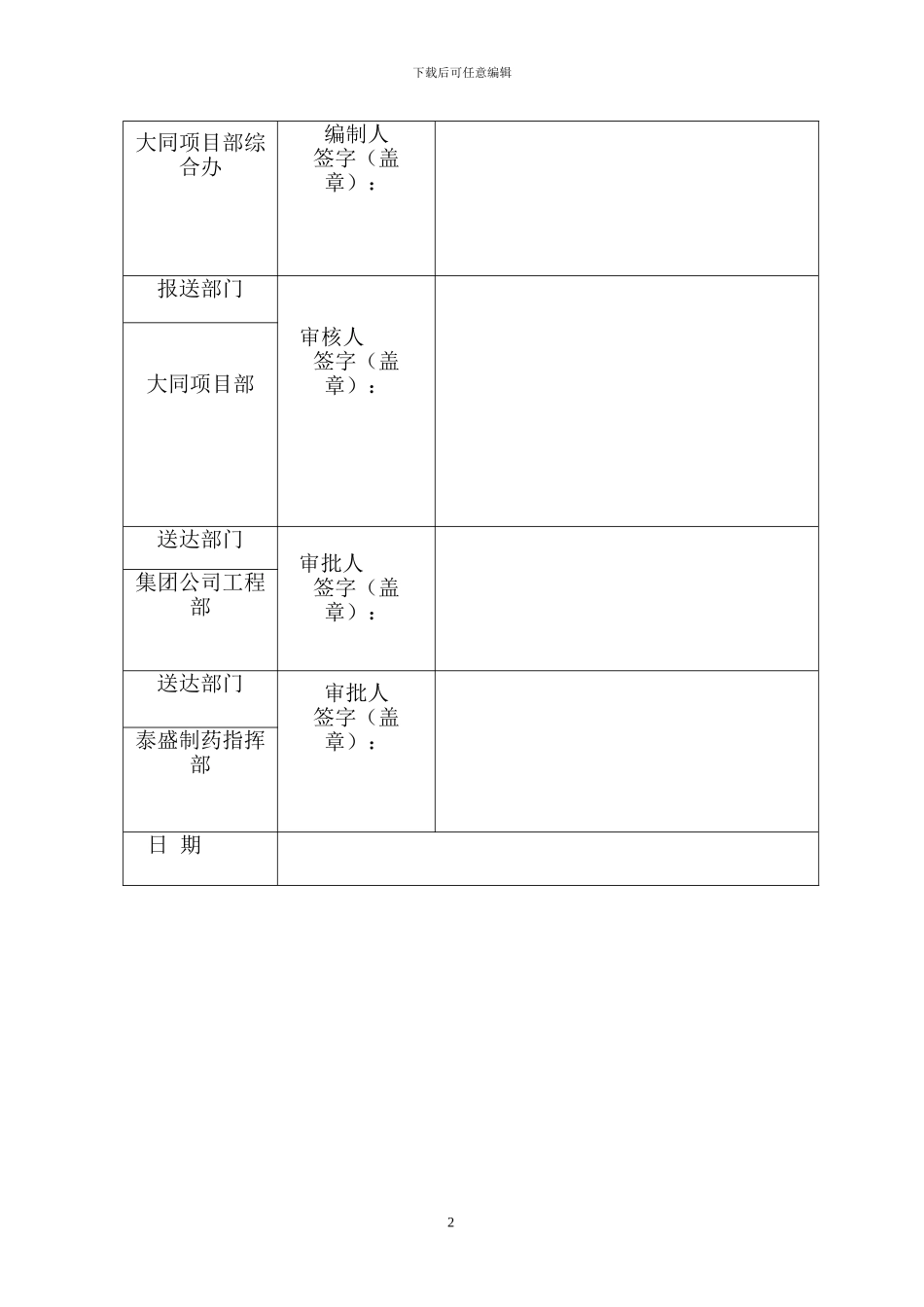

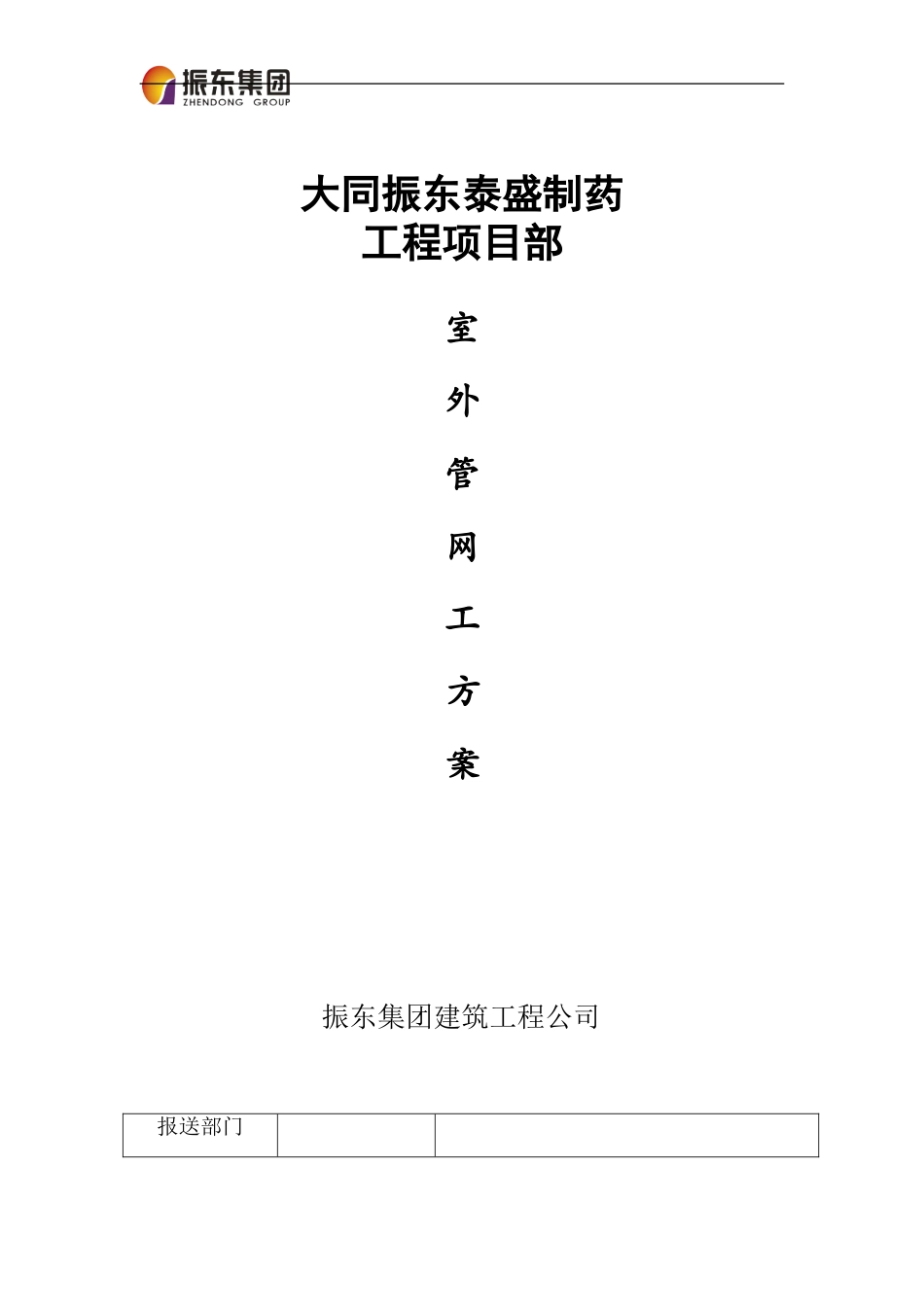

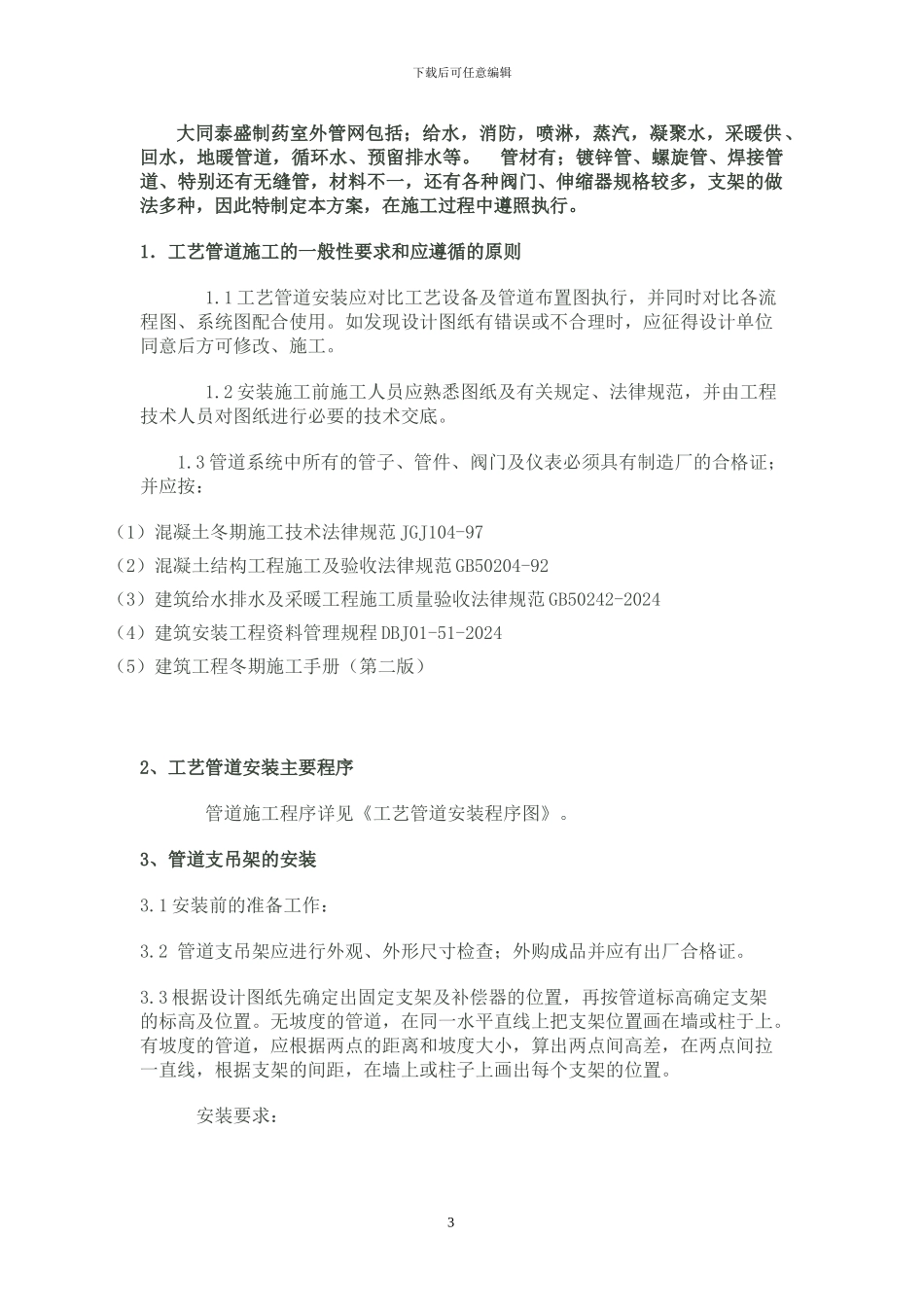

大同振东泰盛制药工程项目部室外管网工方案振东集团建筑工程公司报送部门下载后可任意编辑编制人签字（盖章）：大同项目部综合办报送部门 审核人签字（盖章）：大同项目部送达部门 审批人签字（盖章）：集团公司工程部送达部门审批人签字（盖章）：泰盛制药指挥部 日 期2下载后可任意编辑大同泰盛制药室外管网包括；给水，消防，喷淋，蒸汽，凝聚水，采暖供 、回水，地暖管道，循环水、预留排水等。 管材有；镀锌管、螺旋管、焊接管道、特别还有无缝管，材料不一，还有各种阀门、伸缩器规格较多，支架的做法多种，因此特制定本方案，在施工过程中遵照执行。1．工艺管道施工的一般性要求和应遵循的原则 1.1 工艺管道安装应对比工艺设备及管道布置图执行，并同时对比各流程图、系统图配合使用。如发现设计图纸有错误或不合理时，应征得设计单位同意后方可修改、施工。 1.2 安装施工前施工人员应熟悉图纸及有关规定、法律规范，并由工程技术人员对图纸进行必要的技术交底。1.3 管道系统中所有的管子、管件、阀门及仪表必须具有制造厂的合格证；并应按：（1）混凝土冬期施工技术法律规范 JGJ104-97（2）混凝土结构工程施工及验收法律规范 GB50204-92（3）建筑给水排水及采暖工程施工质量验收法律规范 GB50242-2024（4）建筑安装工程资料管理规程 DBJ01-51-2024（5）建筑工程冬期施工手册（第二版）2、工艺管道安装主要程序 管道施工程序详见《工艺管道安装程序图》。3、管道支吊架的安装3.1 安装前的准备工作：3.2 管道支吊架应进行外观、外形尺寸检查；外购成品并应有出厂合格证。3.3 根据设计图纸先确定出固定支架及补偿器的位置，再按管道标高确定支架的标高及位置。无坡度的管道，在同一水平直线上把支架位置画在墙或柱于上。有坡度的管道，应根据两点的距离和坡度大小，算出两点间高差，在两点间拉一直线，根据支架的间距，在墙上或柱子上画出每个支架的位置。 安装要求：3下载后可任意编辑3.2.1 支架、横梁应牢固地固定在墙、柱子或其他结构物上；横梁长度方向应水平，顶面应与管子中心线平行。3.2.2 支吊架与管子接触部分要良好、紧密，一般不得有间隙，管道与托架焊接时，不得有咬肉、烧穿等现象。3.2.3 从干管接出的较大管径支管为立管敷设时，立管的荷重应设置专用托架承担，不得由干管与支管的焊接口承担。 管道安装施工程序：熟悉图纸资料与标准；规程，法律规范→参加设计交底，图纸会审→现场测量与检查→原材料...
