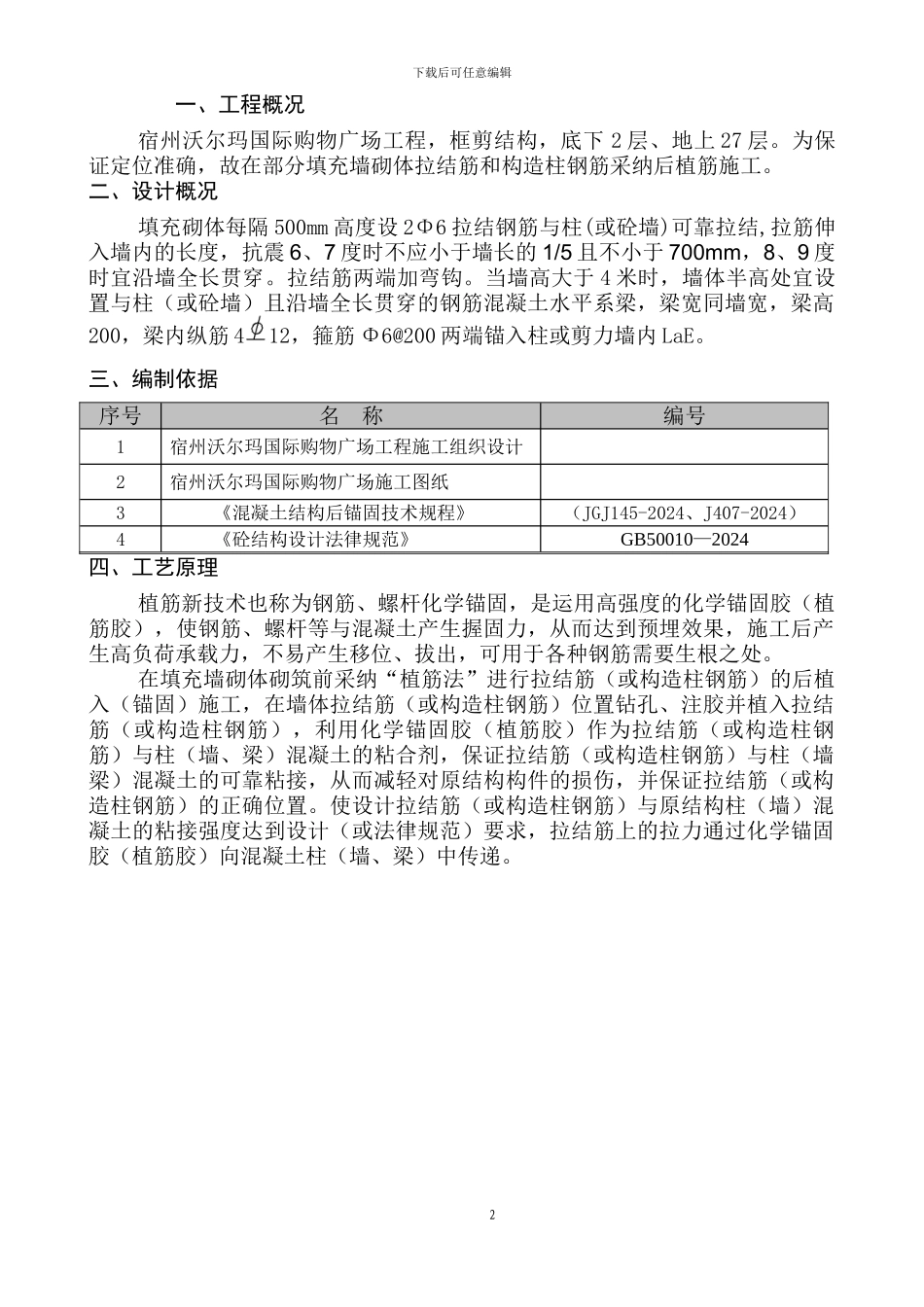

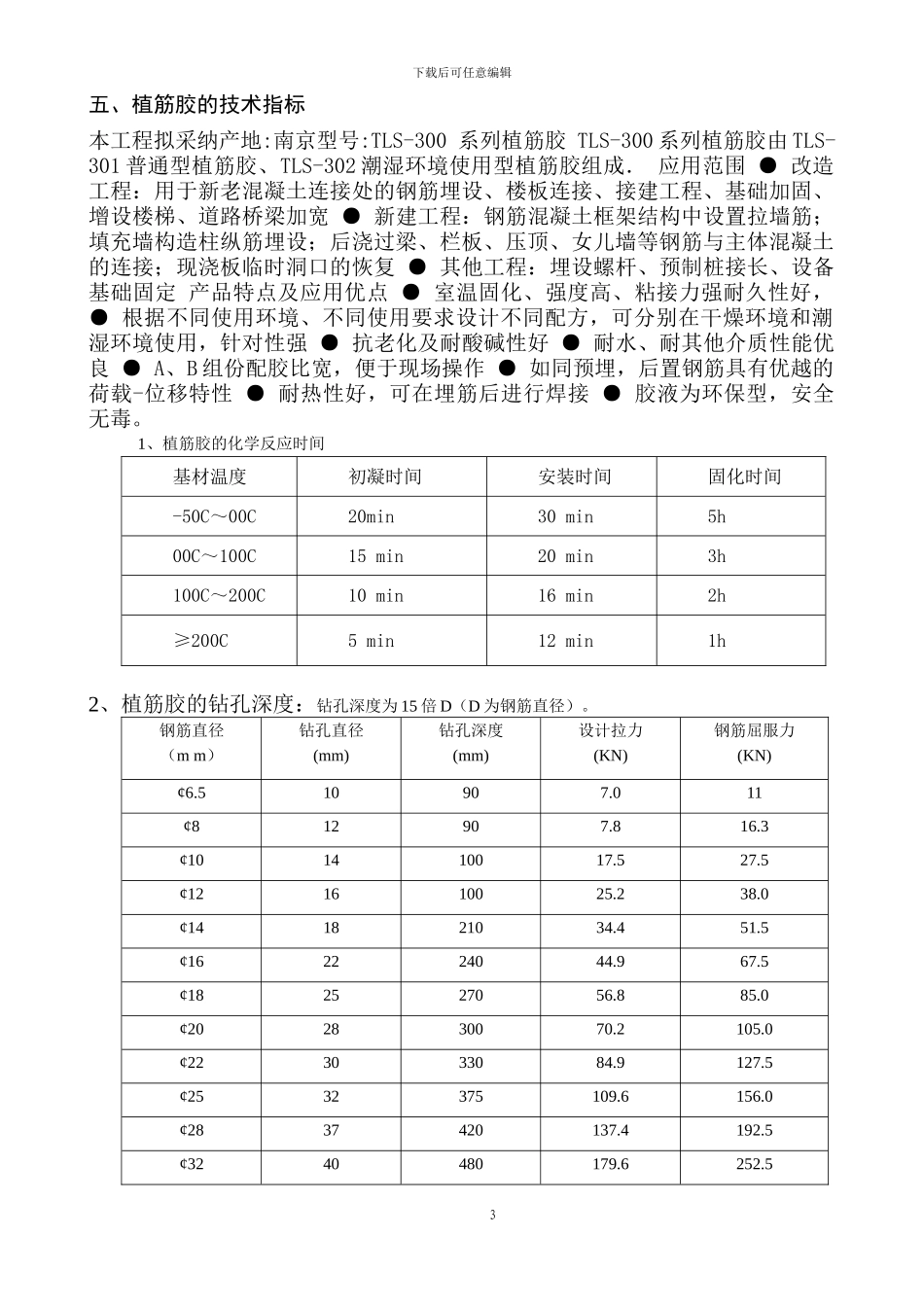

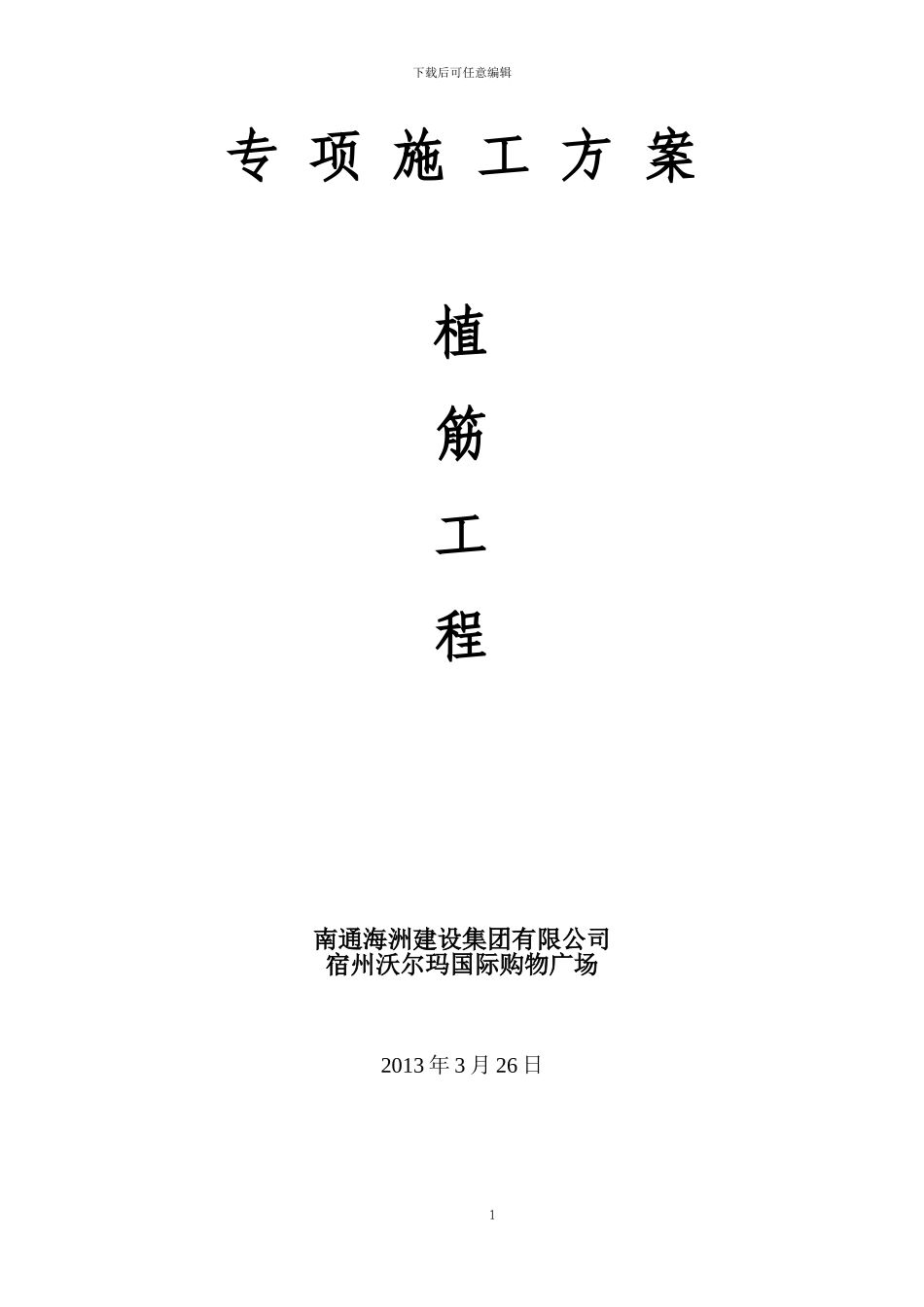

下载后可任意编辑专 项 施 工 方 案植筋工程南通海洲建设集团有限公司宿州沃尔玛国际购物广场2013 年 3 月 26 日1下载后可任意编辑一、工程概况宿州沃尔玛国际购物广场工程,框剪结构,底下 2 层、地上 27 层。为保证定位准确,故在部分填充墙砌体拉结筋和构造柱钢筋采纳后植筋施工。二、设计概况填充砌体每隔 500mm 高度设 2Φ6 拉结钢筋与柱(或砼墙)可靠拉结,拉筋伸入墙内的长度,抗震 6、7 度时不应小于墙长的 1/5 且不小于 700mm,8、9 度时宜沿墙全长贯穿。拉结筋两端加弯钩。当墙高大于 4 米时,墙体半高处宜设置与柱(或砼墙)且沿墙全长贯穿的钢筋混凝土水平系梁,梁宽同墙宽,梁高200,梁内纵筋 412,箍筋 Φ6@200 两端锚入柱或剪力墙内 LaE。三、编制依据序号名 称编号1宿州沃尔玛国际购物广场工程施工组织设计2宿州沃尔玛国际购物广场施工图纸3《混凝土结构后锚固技术规程》(JGJ145-2024、J407-2024)4《砼结构设计法律规范》GB50010—2024四、工艺原理植筋新技术也称为钢筋、螺杆化学锚固,是运用高强度的化学锚固胶(植筋胶),使钢筋、螺杆等与混凝土产生握固力,从而达到预埋效果,施工后产生高负荷承载力,不易产生移位、拔出,可用于各种钢筋需要生根之处。在填充墙砌体砌筑前采纳“植筋法”进行拉结筋(或构造柱钢筋)的后植入(锚固)施工,在墙体拉结筋(或构造柱钢筋)位置钻孔、注胶并植入拉结筋(或构造柱钢筋),利用化学锚固胶(植筋胶)作为拉结筋(或构造柱钢筋)与柱(墙、梁)混凝土的粘合剂,保证拉结筋(或构造柱钢筋)与柱(墙梁)混凝土的可靠粘接,从而减轻对原结构构件的损伤,并保证拉结筋(或构造柱钢筋)的正确位置。使设计拉结筋(或构造柱钢筋)与原结构柱(墙)混凝土的粘接强度达到设计(或法律规范)要求,拉结筋上的拉力通过化学锚固胶(植筋胶)向混凝土柱(墙、梁)中传递。2下载后可任意编辑五、植筋胶的技术指标本工程拟采纳产地:南京型号:TLS-300 系列植筋胶 TLS-300 系列植筋胶由 TLS-301 普通型植筋胶、TLS-302 潮湿环境使用型植筋胶组成. 应用范围 ● 改造工程:用于新老混凝土连接处的钢筋埋设、楼板连接、接建工程、基础加固、增设楼梯、道路桥梁加宽 ● 新建工程:钢筋混凝土框架结构中设置拉墙筋;填充墙构造柱纵筋埋设;后浇过梁、栏板、压顶、女儿墙等钢筋与主体混凝土的连接;现浇板临时洞口的恢复 ● 其他工程:埋设螺杆、预制桩接长...
