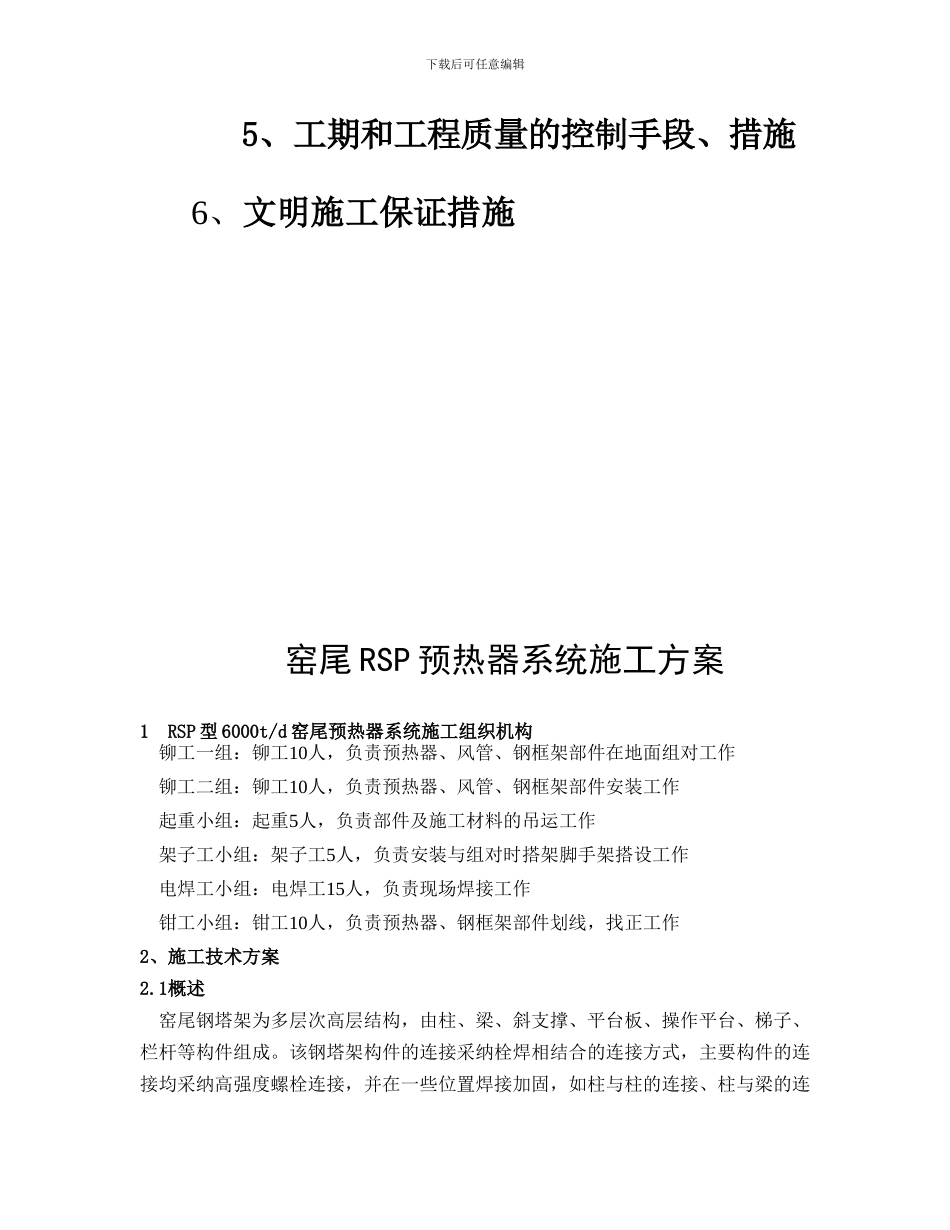

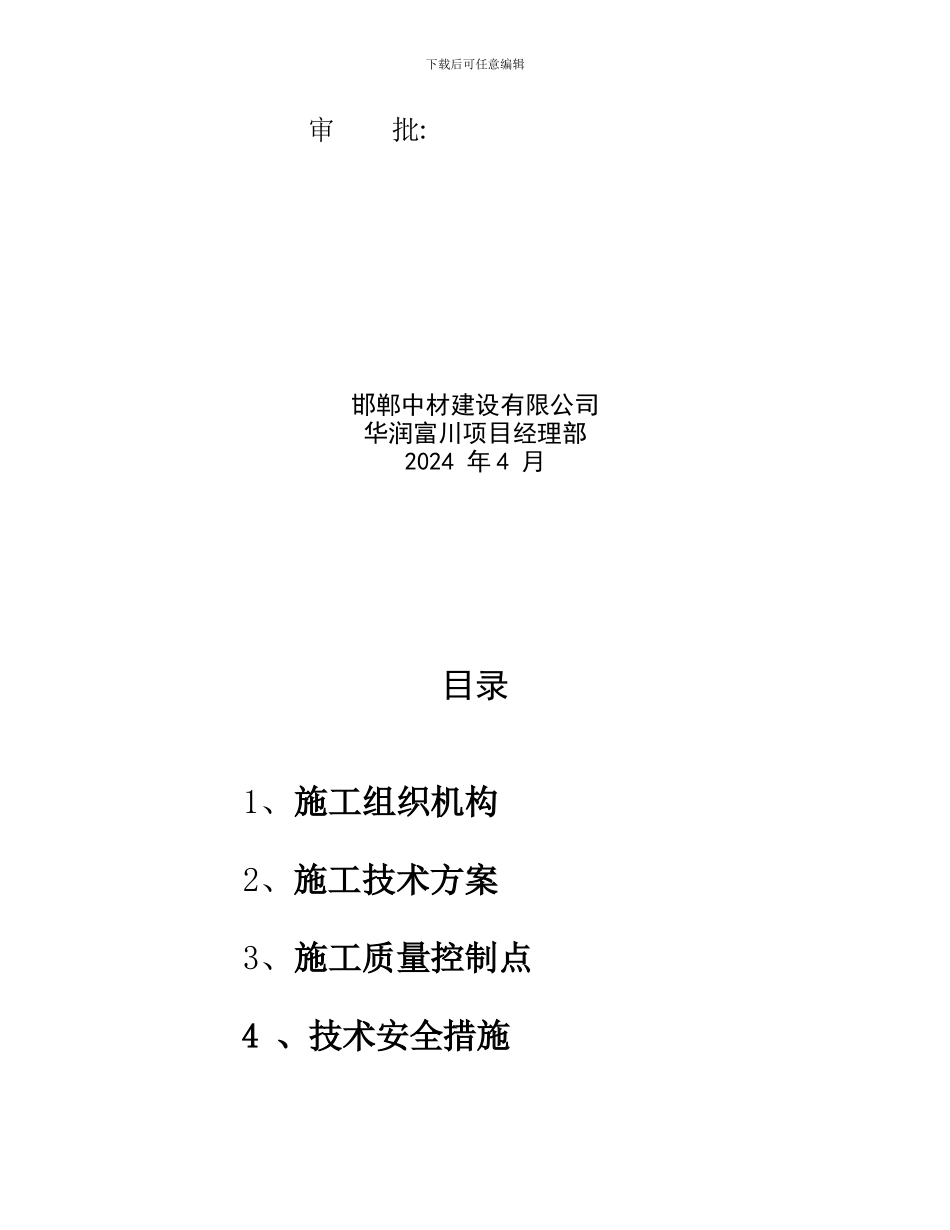

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】华润富川水泥有限责任公司日产 4500 吨新型干法水泥熟料生产线机电设备安装工程窑尾预热器、钢结构施工技术方案编 制:审 核：下载后可任意编辑审 批:邯郸中材建设有限公司华润富川项目经理部2024 年 4 月目录1、施工组织机构2、施工技术方案3、施工质量控制点4 、技术安全措施下载后可任意编辑5、工期和工程质量的控制手段、措施 6、文明施工保证措施窑尾 RSP 预热器系统施工方案1RSP 型 6000t/d 窑尾预热器系统施工组织机构 铆工一组：铆工10人，负责预热器、风管、钢框架部件在地面组对工作 铆工二组：铆工10人，负责预热器、风管、钢框架部件安装工作 起重小组：起重5人，负责部件及施工材料的吊运工作 架子工小组：架子工5人，负责安装与组对时搭架脚手架搭设工作 电焊工小组：电焊工15人，负责现场焊接工作 钳工小组：钳工10人，负责预热器、钢框架部件划线，找正工作2、施工技术方案2.1概述 窑尾钢塔架为多层次高层结构，由柱、梁、斜支撑、平台板、操作平台、梯子、栏杆等构件组成。该钢塔架构件的连接采纳栓焊相结合的连接方式，主要构件的连接均采纳高强度螺栓连接，并在一些位置焊接加固，如柱与柱的连接、柱与梁的连下载后可任意编辑接、梁与斜支撑的连接、梁与梁的连接，次要结构平台板、操作平台、梯子、栏杆等采纳焊接方式。 带分解炉4500t/d级窑尾预热器系统为五级旋风预热器，主要由五级旋风筒及进风管、分解炉、喂料室和各级下料系统组成。该系统设备分层座落在钢塔架上。注：本文中窑尾建筑标高与实际标高可能有差异，以施工图为准。引用的技术标准：我们将业主提供的一切技术文件、标准、图纸为选择技术标准的依据。引用如下技术标准做为生产工艺编制、材料采购供应、制造加工技术要求编制的依据。依据业主提供的设计图纸的技术要求及业主提出的技术要求。GB700-88 《普通碳素结构钢机械性能》YB231 《无缝钢管》GB5117-85《碳钢焊条》GB5118-85《低合金焊条》JGJ82-91 《钢结构高强螺栓连接的设计、施工及验收法律规范》2.2施工工序2.3窑尾预热器及框架安装2.3.1 安装方法及特点： 窑尾钢塔架和预热器的安装按一定顺序交叉进行，由下到上逐层叠装，每层钢塔架安装完成后相应层上的预热器设备也必须安装就位，一些次要结构如操作平台、梯子、栏杆和预热器的下料系统也可...
