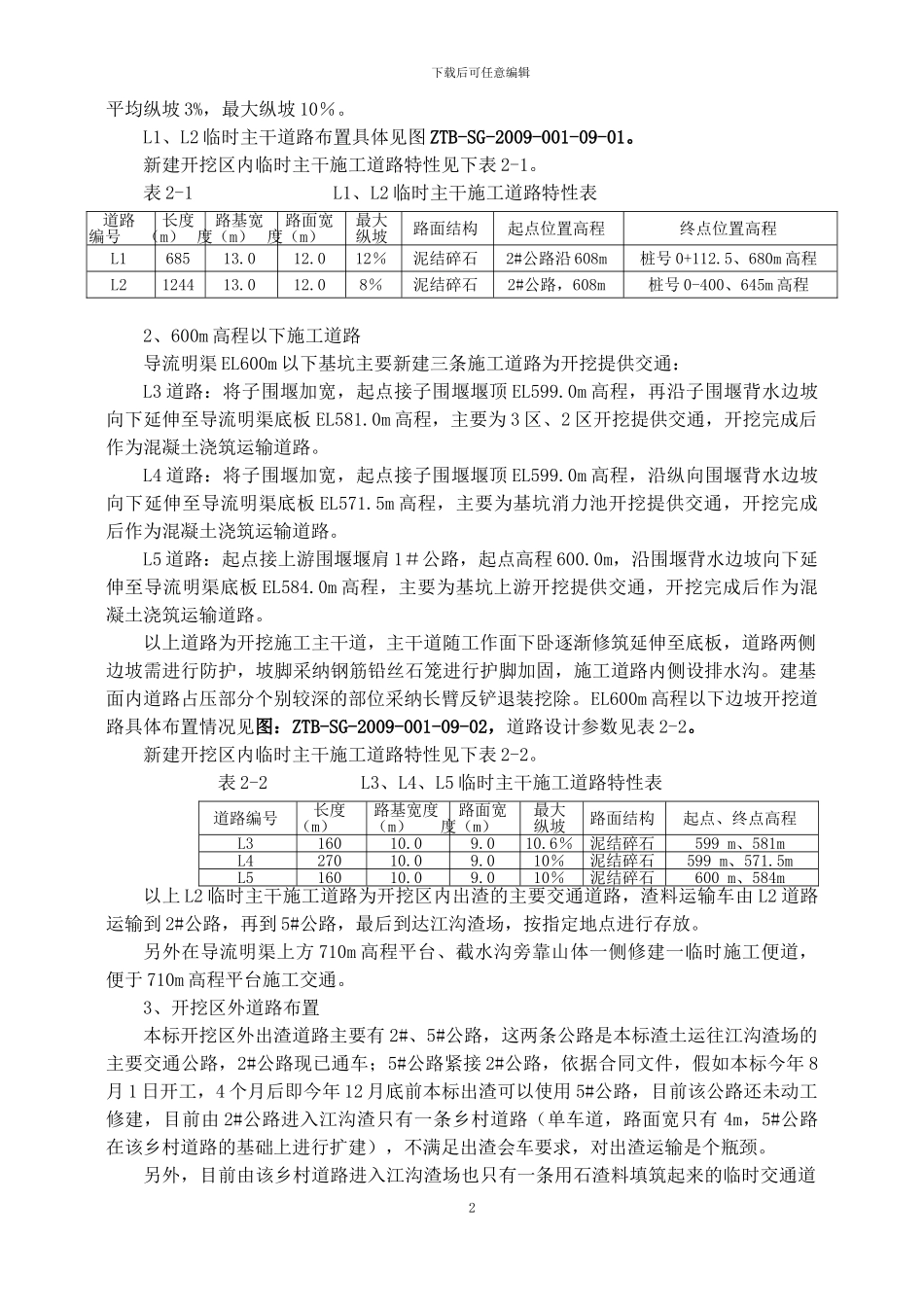

下载后可任意编辑导流明渠开挖施工方案1 概述导流明渠位于大坝右岸,总长约 1130m,明渠底宽约 34m,与泄洪闸结合运行,即围堰截流期间为导流明渠,后期水库建成运行后为泄洪明渠。导流明渠工程开工日期为 2009 年 8 月 1 日,为满足业主提出的 2024 年 12 月底导流明渠底具备过水条件,要求导流明渠 2 区 626m 高程以下Ⅰ期的土石方开挖完成时间为2024 年 2 月底,以便提前到 2024 年 3 月初下基坑进行砼浇筑。1、主要工程量本合同工程导流明渠土石方明挖工程量见表 1-1。表 1-1 导流明渠工程开挖主要工程量(设计量)表序号工程项目单位数量备注1土方明挖m313195382石方明挖m333229652、交通条件本合同涉及场内施工干线交通主要有 1#~7#公路、江沟桥、跨明渠桥。目前除两座桥梁、1#、7#公路尚未开工外,其余交通目前均正在施工中。1#公路、7#公路和跨明渠桥包含在本合同范围内,由承包人自己负责设计和施工。2#公路已通车,5#公路还没有开工修建(水电五局),本标出渣通道为开挖区→2#路→5#公路→江沟渣场。由于洪水、5#公路等原因,目前开挖不具备往江沟渣场出渣的条件。2 开挖施工布置2.1 道路布置1、开挖区 600 m 高程以上道路布置根据发包人提供的场内道路,为满足本合同工程开挖支护、混凝土浇筑、灌浆等交通要求,开挖初期 4#公路只考虑行走履带设备,导流明渠开挖区内布置 2 条主要临时施工道路,其布置如下:(1)L1 临时主干道路:从现有的 2#公路(现已通车的枕头坝跨河、高程 608 m)沿开挖边坡山体到达 0+100 桩号(26-26 断面)、路终点高程 680m,承担导流明渠开挖2 区、3 区 626m 高程以上开挖、支护施工等交通运输。L1 临时主干道路长 685m,路基宽13.0m,路面宽 12.0m,泥结碎石路面,最大纵坡 10%。由于设计优化,2 区、3 区开挖开口线位置高程大大降低,大部份位于陡坡上,2 区 L1 临时主干道路段由开挖 2~3 级马道形成。(2)L2 临时主干道路:从现有的 2#公路(现已通车的枕头坝跨河、高程 608 m)沿现有的大渡河一级台地往上游方向走,到达开挖 1 区:0-400 桩号(4-4 断面)、路终点高程 645m,承担导流明渠开挖 600m 高程以上开挖、支护施工等交通运输(同时利用 1#公路)。L2 临时主干道路长 1244.6m,路基宽 13.0m,路面宽 12.0m,泥结碎石路面,1下载后可任意编辑平均纵坡 3%,最大纵坡 10%。L1、L2 临时主干道路布置具体见图 ZTB-S...
