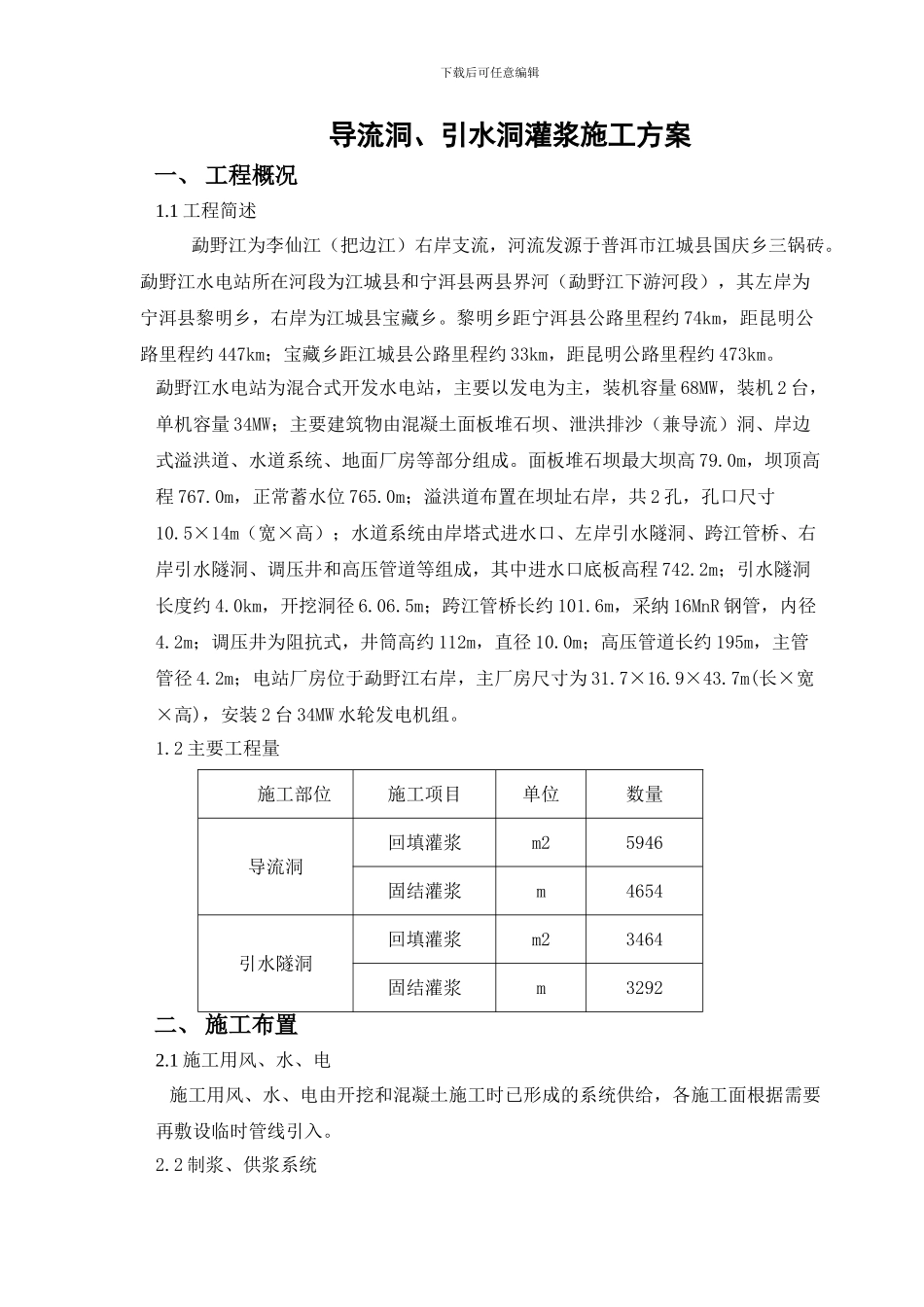

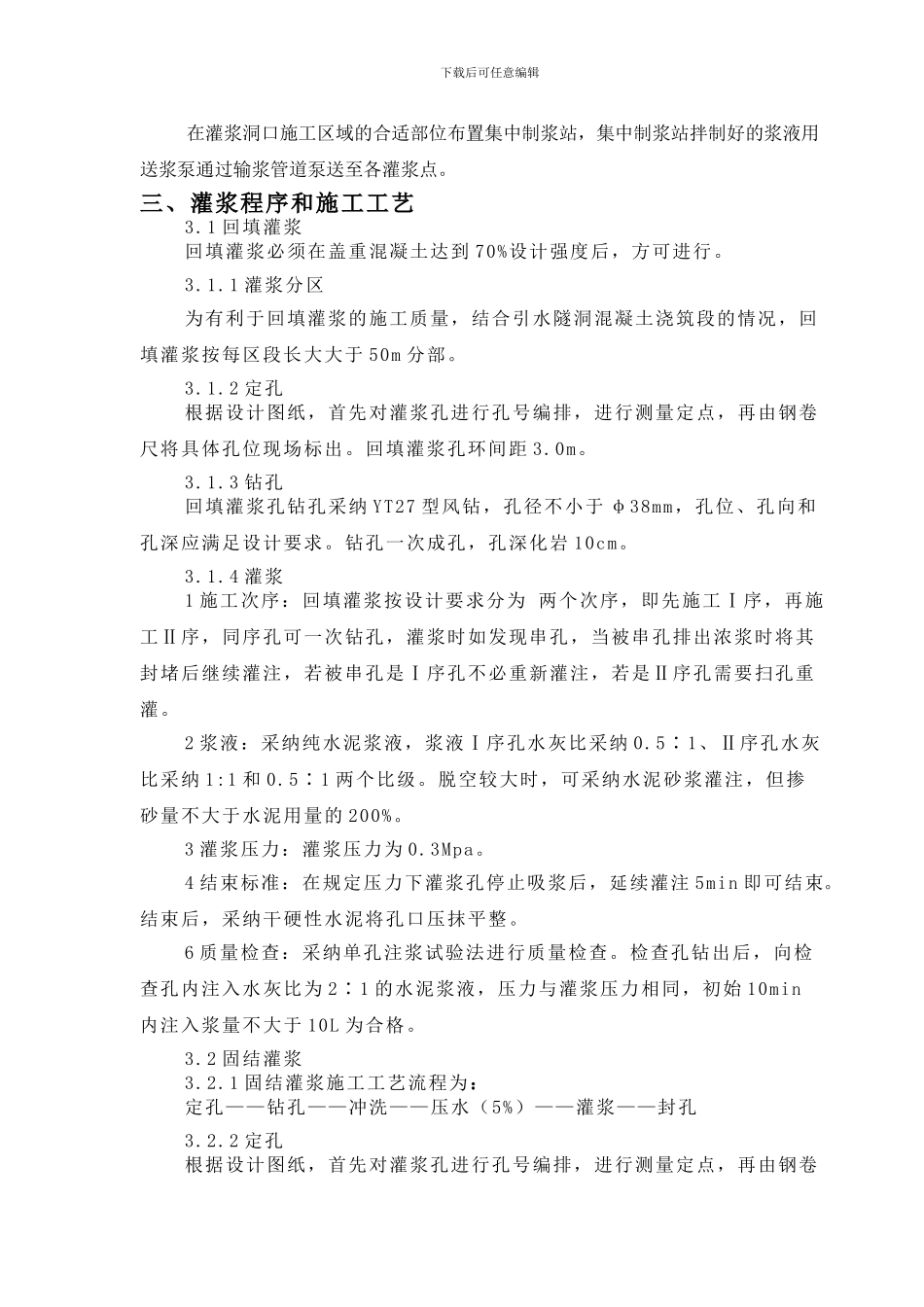

下载后可任意编辑导流洞、引水洞灌浆施工方案一、 工程概况1.1 工程简述 勐野江为李仙江（把边江）右岸支流，河流发源于普洱市江城县国庆乡三锅砖。勐野江水电站所在河段为江城县和宁洱县两县界河（勐野江下游河段），其左岸为宁洱县黎明乡，右岸为江城县宝藏乡。黎明乡距宁洱县公路里程约 74km，距昆明公路里程约 447km；宝藏乡距江城县公路里程约 33km，距昆明公路里程约 473km。勐野江水电站为混合式开发水电站，主要以发电为主，装机容量 68MW，装机 2 台，单机容量 34MW；主要建筑物由混凝土面板堆石坝、泄洪排沙（兼导流）洞、岸边式溢洪道、水道系统、地面厂房等部分组成。面板堆石坝最大坝高 79.0m，坝顶高程 767.0m，正常蓄水位 765.0m；溢洪道布置在坝址右岸，共 2 孔，孔口尺寸10.5×14m（宽×高）；水道系统由岸塔式进水口、左岸引水隧洞、跨江管桥、右岸引水隧洞、调压井和高压管道等组成，其中进水口底板高程 742.2m；引水隧洞长度约 4.0km，开挖洞径 6.06.5m；跨江管桥长约 101.6m，采纳 16MnR 钢管，内径4.2m；调压井为阻抗式，井筒高约 112m，直径 10.0m；高压管道长约 195m，主管管径 4.2m；电站厂房位于勐野江右岸，主厂房尺寸为 31.7×16.9×43.7m(长×宽×高)，安装 2 台 34MW 水轮发电机组。1.2 主要工程量施工部位施工项目单位数量导流洞回填灌浆m25946固结灌浆m4654引水隧洞回填灌浆m23464固结灌浆m3292二、 施工布置2.1 施工用风、水、电 施工用风、水、电由开挖和混凝土施工时已形成的系统供给，各施工面根据需要再敷设临时管线引入。2.2 制浆、供浆系统下载后可任意编辑 在灌浆洞口施工区域的合适部位布置集中制浆站，集中制浆站拌制好的浆液用送浆泵通过输浆管道泵送至各灌浆点。三、灌浆程序和施工工艺3.1 回填灌浆回填灌浆必须在盖重混凝土达到 70%设计强度后，方可进行。3.1.1 灌浆分区为有利于回填灌浆的施工质量，结合引水隧洞混凝土浇筑段的情况，回填灌浆按每区段长大大于 50m 分部。3.1.2 定孔根据设计图纸，首先对灌浆孔进行孔号编排，进行测量定点，再由钢卷尺将具体孔位现场标出。回填灌浆孔环间距 3.0m。3.1.3 钻孔回填灌浆孔钻孔采纳 YT27 型风钻，孔径不小于 φ38mm，孔位、孔向和孔深应满足设计要求。钻孔一次成孔，孔深化岩 10cm。3.1.4 灌浆1 施工次序：回填灌浆按设计要求分为 两个次序，即先施工Ⅰ序，再施工Ⅱ序，同序孔可一次钻孔，灌浆时...
