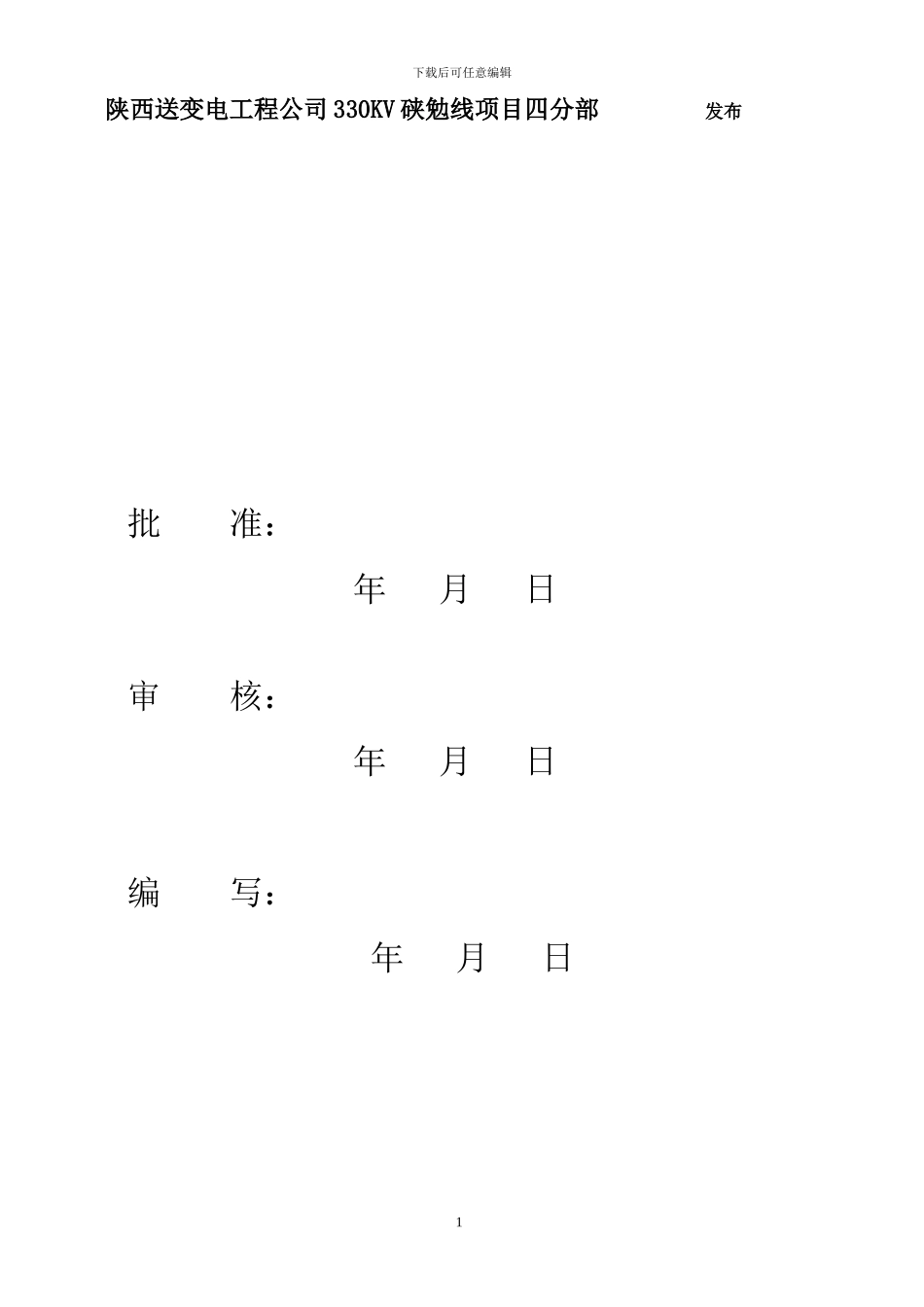

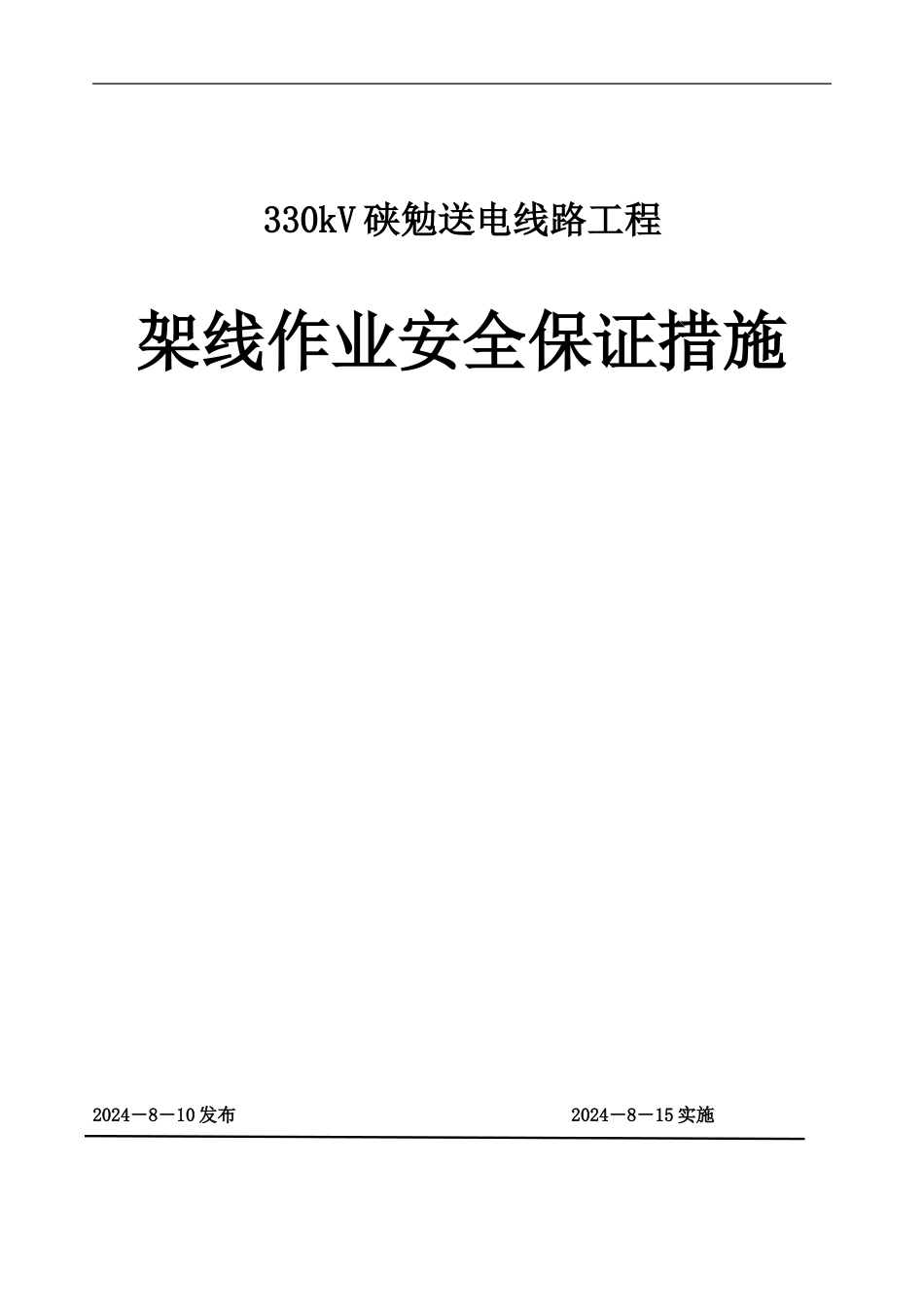

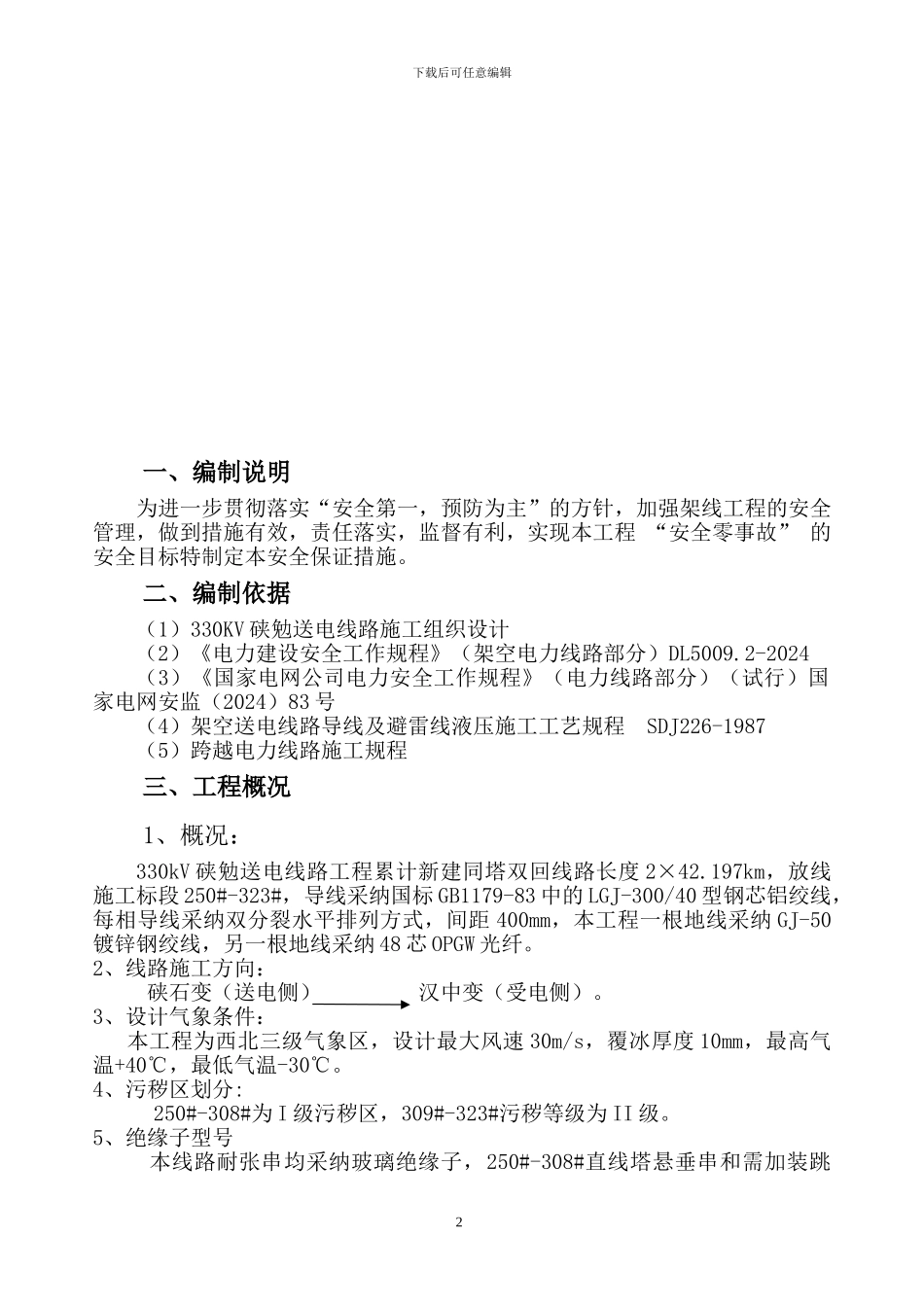

330kV 硖勉送电线路工程 架线作业安全保证措施2024-8-10 发布 2024-8-15 实施下载后可任意编辑陕西送变电工程公司 330KV 硖勉线项目四分部 发布批 准: 年 月 日审 核:年 月 日编 写:年 月 日1下载后可任意编辑一、编制说明为进一步贯彻落实“安全第一,预防为主”的方针,加强架线工程的安全管理,做到措施有效,责任落实,监督有利,实现本工程 “安全零事故” 的安全目标特制定本安全保证措施。二、编制依据(1)330KV 硖勉送电线路施工组织设计(2)《电力建设安全工作规程》(架空电力线路部分)DL5009.2-2024(3)《国家电网公司电力安全工作规程》(电力线路部分)(试行)国家电网安监(2024)83 号(4)架空送电线路导线及避雷线液压施工工艺规程 SDJ226-1987 (5)跨越电力线路施工规程三、工程概况1、概况:330kV 硖勉送电线路工程累计新建同塔双回线路长度 2×42.197km,放线施工标段 250#-323#,导线采纳国标 GB1179-83 中的 LGJ-300/40 型钢芯铝绞线,每相导线采纳双分裂水平排列方式,间距 400mm,本工程一根地线采纳 GJ-50镀锌钢绞线,另一根地线采纳 48 芯 OPGW 光纤。2、线路施工方向: 硖石变(送电侧) 汉中变(受电侧)。3、设计气象条件: 本工程为西北三级气象区,设计最大风速 30m/s,覆冰厚度 10mm,最高气温+40℃,最低气温-30℃。4、污秽区划分:250#-308#为 I 级污秽区,309#-323#污秽等级为 II 级。5、绝缘子型号本线路耐张串均采纳玻璃绝缘子,250#-308#直线塔悬垂串和需加装跳2下载后可任意编辑线绝缘子串的耐张塔采纳玻璃绝缘子,309#--323#直线塔悬垂串和需加装跳线绝缘子串的耐张塔采纳硅橡胶合成绝缘子。250#-308#为 I 级污秽区,导线耐张串采纳 2×22×FC160/155 型玻璃绝缘 子 , 导 线 悬 垂 单 、 双 串 采 纳 22×FC10P/146 型 绝 缘 子 , 跳 线 串 采 纳22×FC7P/146 型玻璃绝缘子。309#-323#污秽等级为 II 级,导线耐张串采纳 2×23×FC160/155 型玻璃绝缘子,导线悬垂单、双串及跳线采纳 FXBW4-330/100 复合绝缘子。为了预防地线绝缘子炸裂而造成地线落地事故,本标段地线悬垂串采纳 2片 BXP-70CA 型并联瓷质绝缘子,耐张塔大号侧采纳 2 片 BXP-70CB 型并联瓷质绝缘子。耐张小号侧无瓷瓶。OPGW 光缆架设见《OPGW 施工作业指导书》。1、导线架设牵引绳采纳飞艇及人力展放,一般情况下,耐张转角塔直线...
