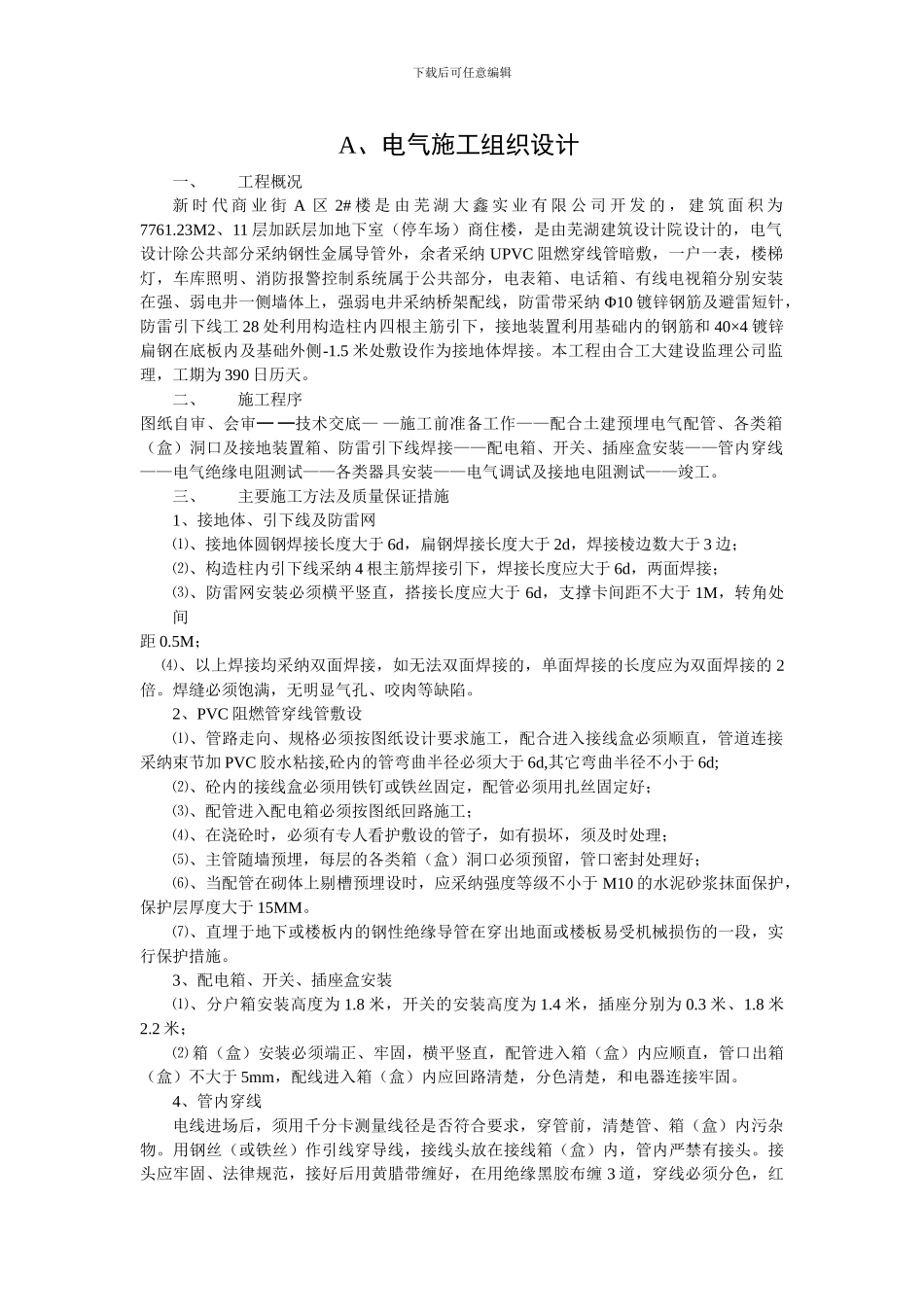

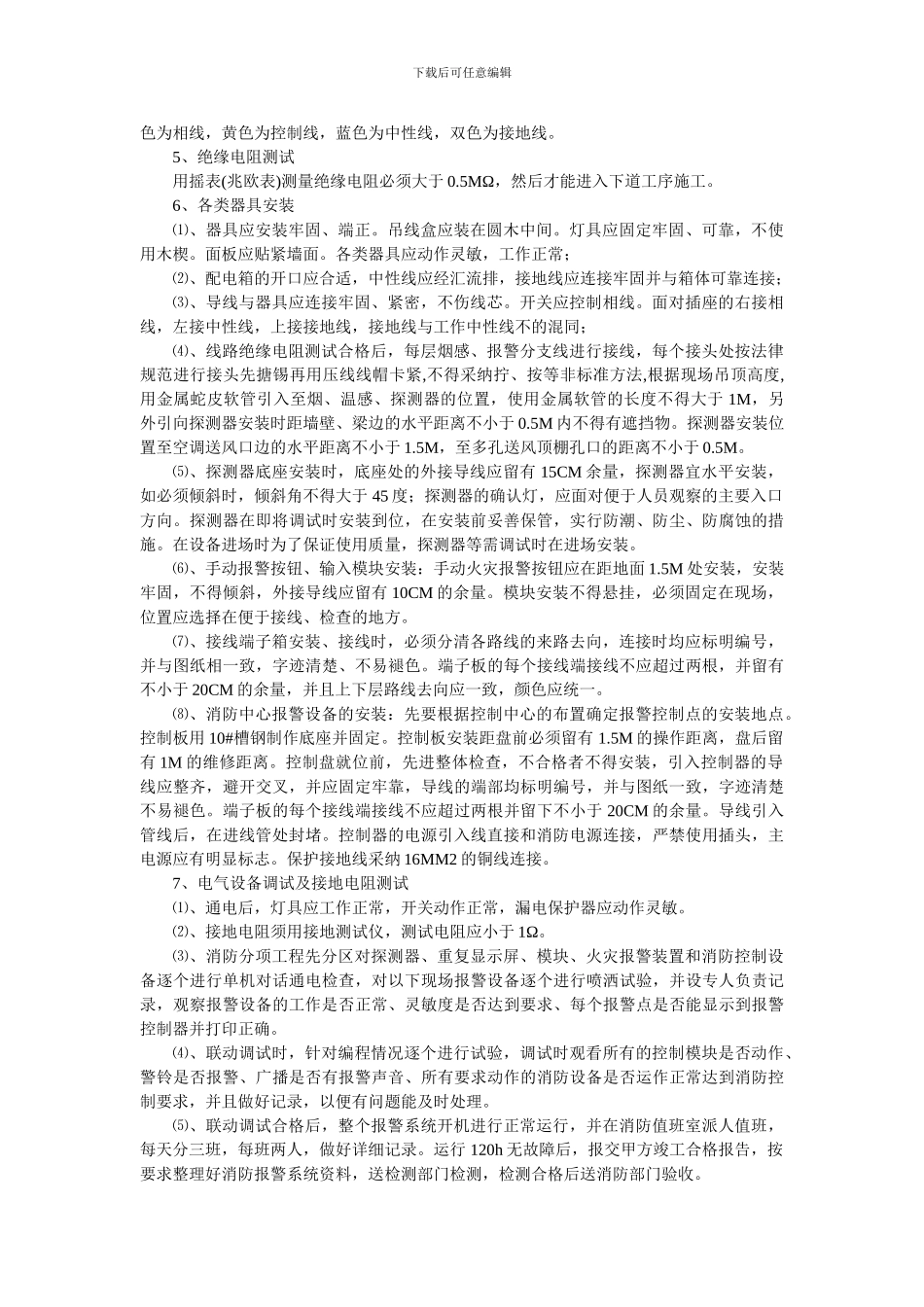

下载后可任意编辑新时代商业街 A—2#楼 水卫 、电气分部工程施工方案芜湖富达建筑安装有限公司下载后可任意编辑A、电气施工组织设计一、工程概况新 时 代 商 业 街 A 区 2# 楼 是 由 芜 湖 大 鑫 实 业 有 限 公 司 开 发 的 ， 建 筑 面 积 为7761.23M2、11 层加跃层加地下室（停车场）商住楼，是由芜湖建筑设计院设计的，电气设计除公共部分采纳钢性金属导管外，余者采纳 UPVC 阻燃穿线管暗敷，一户一表，楼梯灯，车库照明、消防报警控制系统属于公共部分，电表箱、电话箱、有线电视箱分别安装在强、弱电井一侧墙体上，强弱电井采纳桥架配线，防雷带采纳 Φ10 镀锌钢筋及避雷短针，防雷引下线工 28 处利用构造柱内四根主筋引下，接地装置利用基础内的钢筋和 40×4 镀锌扁钢在底板内及基础外侧-1.5 米处敷设作为接地体焊接。本工程由合工大建设监理公司监理，工期为 390 日历天。 二、施工程序图纸自审、会审— —技术交底— —施工前准备工作——配合土建预埋电气配管、各类箱（盒）洞口及接地装置箱、防雷引下线焊接——配电箱、开关、插座盒安装——管内穿线——电气绝缘电阻测试——各类器具安装——电气调试及接地电阻测试——竣工。三、主要施工方法及质量保证措施1、接地体、引下线及防雷网⑴、接地体圆钢焊接长度大于 6d，扁钢焊接长度大于 2d，焊接棱边数大于 3 边；⑵、构造柱内引下线采纳 4 根主筋焊接引下，焊接长度应大于 6d，两面焊接；⑶、防雷网安装必须横平竖直，搭接长度应大于 6d，支撑卡间距不大于 1M，转角处间距 0.5M； ⑷、以上焊接均采纳双面焊接，如无法双面焊接的，单面焊接的长度应为双面焊接的 2倍。焊缝必须饱满，无明显气孔、咬肉等缺陷。2、PVC 阻燃管穿线管敷设⑴、管路走向、规格必须按图纸设计要求施工，配合进入接线盒必须顺直，管道连接采纳束节加 PVC 胶水粘接,砼内的管弯曲半径必须大于 6d,其它弯曲半径不小于 6d;⑵、砼内的接线盒必须用铁钉或铁丝固定，配管必须用扎丝固定好；⑶、配管进入配电箱必须按图纸回路施工；⑷、在浇砼时，必须有专人看护敷设的管子，如有损坏，须及时处理；⑸、主管随墙预埋，每层的各类箱（盒）洞口必须预留，管口密封处理好；⑹、当配管在砌体上剔槽预埋设时，应采纳强度等级不小于 M10 的水泥砂浆抹面保护，保护层厚度大于 15MM。⑺、直埋于地下或楼板内的钢性绝缘导管在穿出地面或楼板易受机械损伤的...
