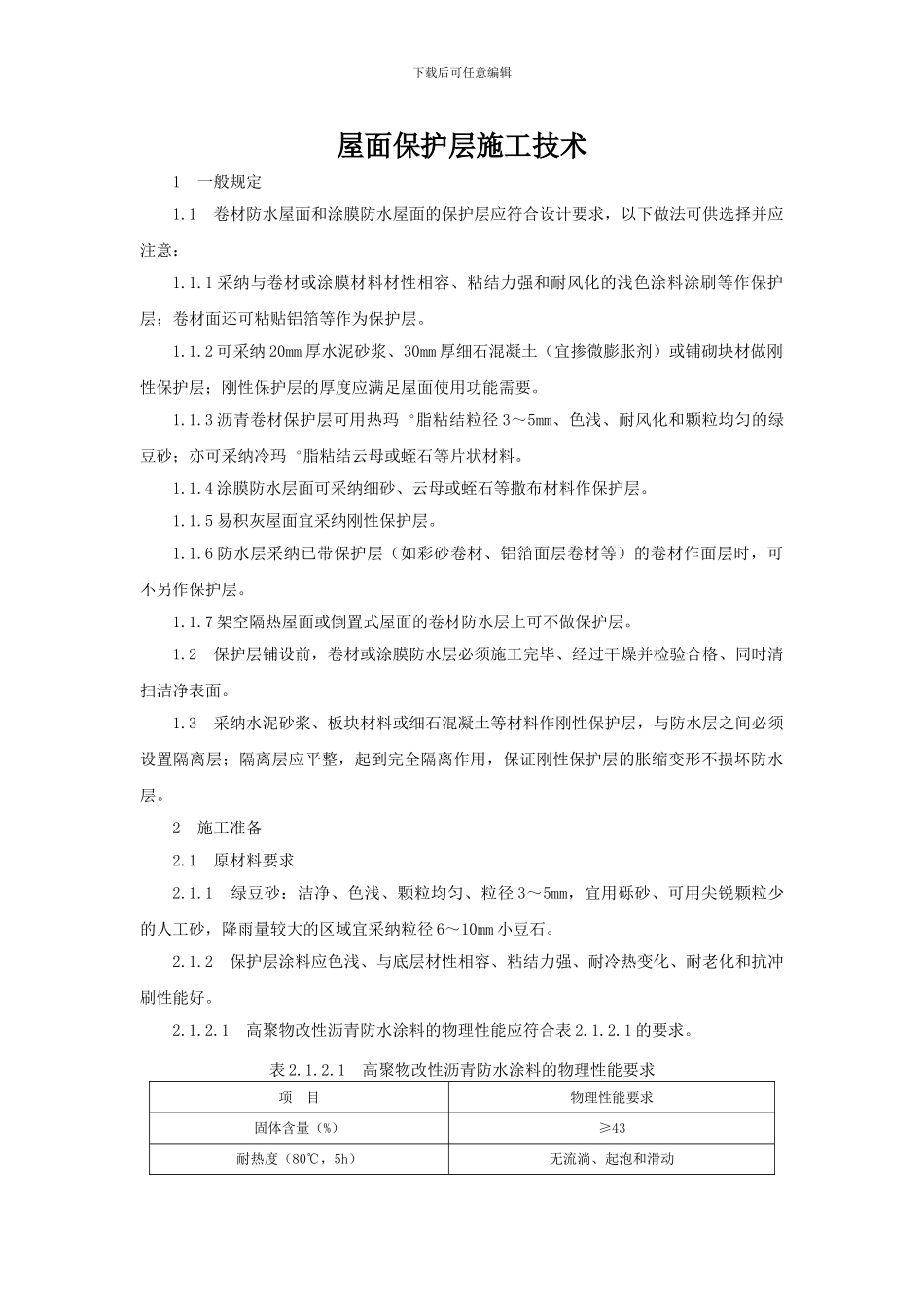

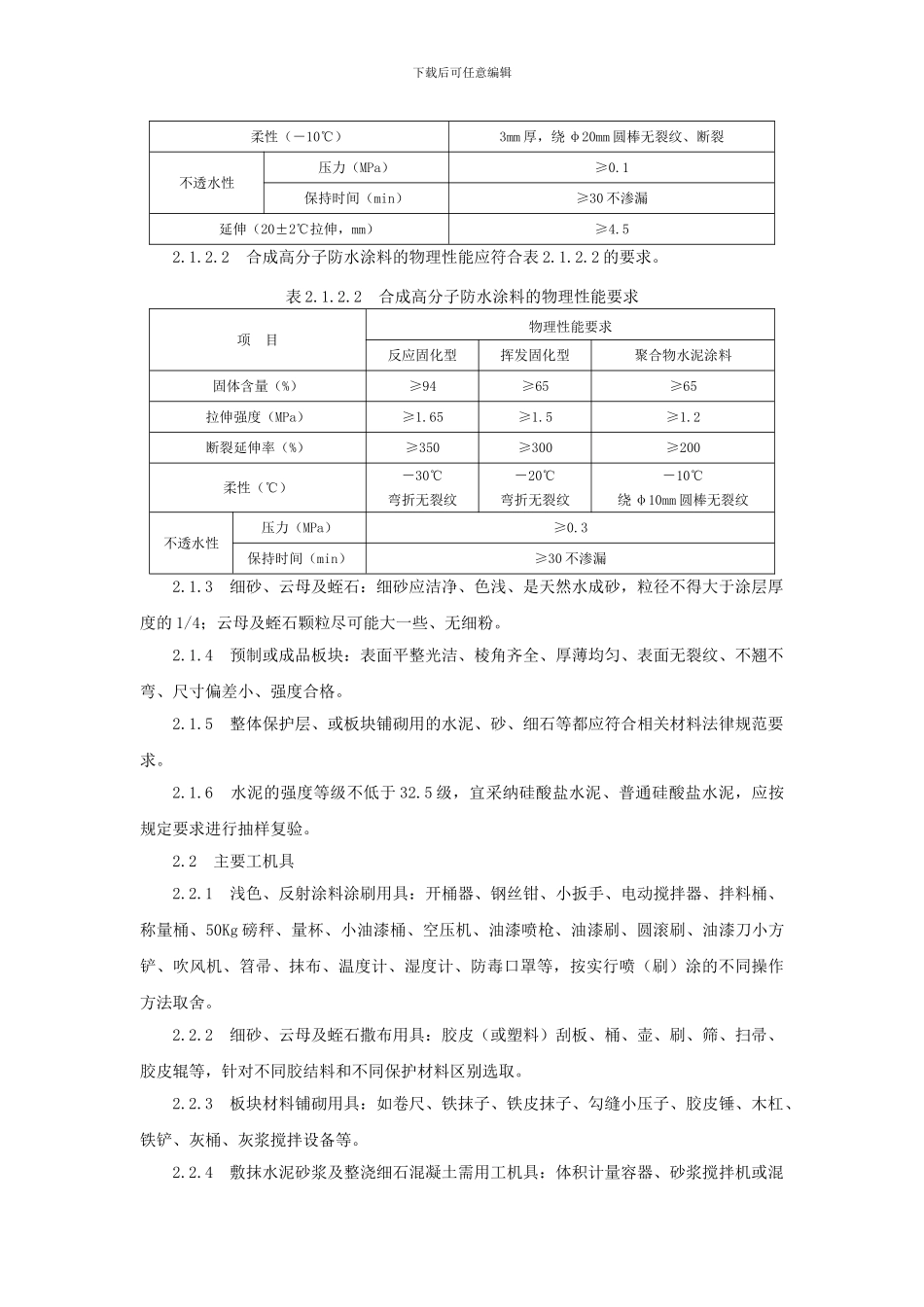

下载后可任意编辑屋面保护层施工技术1 一般规定1.1 卷材防水屋面和涂膜防水屋面的保护层应符合设计要求,以下做法可供选择并应注意:1.1.1 采纳与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层;卷材面还可粘贴铝箔等作为保护层。1.1.2 可采纳 20mm 厚水泥砂浆、30mm 厚细石混凝土(宜掺微膨胀剂)或铺砌块材做刚性保护层;刚性保护层的厚度应满足屋面使用功能需要。1.1.3 沥青卷材保护层可用热玛脂粘结粒径3~5mm、色浅、耐风化和颗粒均匀的绿豆砂;亦可采纳冷玛脂粘结云母或蛭石等片状材料。1.1.4 涂膜防水层面可采纳细砂、云母或蛭石等撒布材料作保护层。1.1.5 易积灰屋面宜采纳刚性保护层。1.1.6 防水层采纳已带保护层(如彩砂卷材、铝箔面层卷材等)的卷材作面层时,可不另作保护层。1.1.7 架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。1.2 保护层铺设前,卷材或涂膜防水层必须施工完毕、经过干燥并检验合格、同时清扫洁净表面。1.3 采纳水泥砂浆、板块材料或细石混凝土等材料作刚性保护层,与防水层之间必须设置隔离层;隔离层应平整,起到完全隔离作用,保证刚性保护层的胀缩变形不损坏防水层。2 施工准备2.1 原材料要求2.1.1 绿豆砂:洁净、色浅、颗粒均匀、粒径 3~5mm,宜用砾砂、可用尖锐颗粒少的人工砂,降雨量较大的区域宜采纳粒径 6~10mm 小豆石。2.1.2 保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。2.1.2.1 高聚物改性沥青防水涂料的物理性能应符合表 2.1.2.1 的要求。表 2.1.2.1 高聚物改性沥青防水涂料的物理性能要求项 目物理性能要求固体含量(%)≥43耐热度(80℃,5h)无流淌、起泡和滑动下载后可任意编辑柔性(-10℃)3mm 厚,绕 φ20mm 圆棒无裂纹、断裂不透水性压力(MPa)≥0.1保持时间(min)≥30 不渗漏延伸(20±2℃拉伸,mm)≥4.52.1.2.2 合成高分子防水涂料的物理性能应符合表 2.1.2.2 的要求。表 2.1.2.2 合成高分子防水涂料的物理性能要求项 目物理性能要求反应固化型挥发固化型聚合物水泥涂料固体含量(%)≥94≥65≥65拉伸强度(MPa)≥1.65≥1.5≥1.2断裂延伸率(%)≥350≥300≥200柔性(℃)-30℃弯折无裂纹-20℃弯折无裂纹-10℃绕 φ10mm 圆棒无裂纹不透水性压力(MPa)≥0.3保持时间(min)≥30 不渗漏2.1.3 细砂、云母及蛭石:细砂应洁净、色浅、是天然水成砂,粒径不得大于涂层厚...
