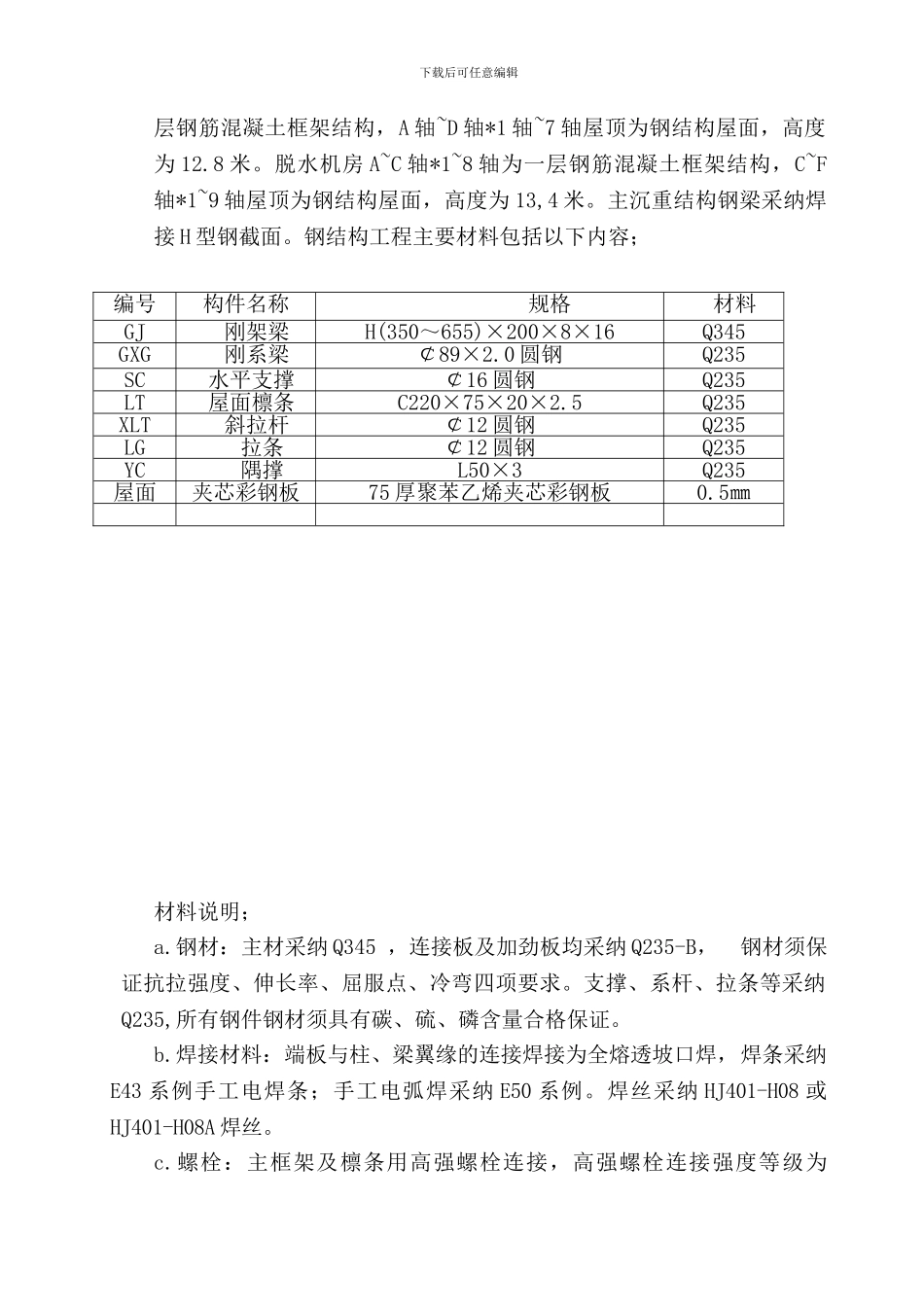

下载后可任意编辑 鼓风机房、脱水机房屋面钢结构施工方案第一章 编制目的与依据 一、编制目的： 本施工组织设计编制的目的是：为宁波鄞西污水处理厂一期工程，鼓风机房、脱水机房钢结构屋面工程项目提供较为完整的纲领性技术文件，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。 二、编制依据： 1、招标文件、施工图纸等资料。 2、有关建筑工程安装文明施工法律规范、标准。 3、 现有同类工程的施工经验、技术力量。 4、《钢结构工程施工质量验收法律规范》（GB50205-2001） 5、《建筑钢结构焊接规程》（JGJ81-2024） 6、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91） 7、《钢结构工程施工质量验收法律规范》（DB50205-2001） 8、《冷弯薄壁型钢结构技术法律规范》（GB50018-2024） 9、《 六角头螺栓》（GB/T-5782） 10、《门式刚架轻型房屋钢结构技术规程》（CECS102：2024）11 、《碳钢焊条》（GB/5117）12、《低合金钢焊条》（GB/5118）第二章 工程概况及特点 一、 工程概况 宁波鄞西污水处理厂一期工程位于鄞州区石碶街道，东临奉化江，总占地面积约 363 亩。其中鼓风机房建筑面积 1077，脱水机房建筑面积1291.11。鼓风机房其中（7）轴~（8）轴 ，（D）轴~（E）轴为一下载后可任意编辑层钢筋混凝土框架结构，A 轴~D 轴*1 轴~7 轴屋顶为钢结构屋面，高度为 12.8 米。脱水机房 A~C 轴*1~8 轴为一层钢筋混凝土框架结构，C~F轴*1~9 轴屋顶为钢结构屋面，高度为 13,4 米。主沉重结构钢梁采纳焊接 H 型钢截面。钢结构工程主要材料包括以下内容；材料说明；a.钢材：主材采纳 Q345 ，连接板及加劲板均采纳 Q235-B， 钢材须保证抗拉强度、伸长率、屈服点、冷弯四项要求。支撑、系杆、拉条等采纳Q235,所有钢件钢材须具有碳、硫、磷含量合格保证。b.焊接材料：端板与柱、梁翼缘的连接焊接为全熔透坡口焊，焊条采纳E43 系例手工电焊条；手工电弧焊采纳 E50 系例。焊丝采纳 HJ401-H08 或HJ401-H08A 焊丝。c.螺栓：主框架及檩条用高强螺栓连接，高强螺栓连接强度等级为编号构件名称规格材料GJ刚架梁H(350～655)×200×8×16Q345GXG刚系梁￠89×2.0 圆钢Q235SC水平支撑￠16 圆钢Q235LT屋面檩条C220×75×20×2.5Q235XLT斜拉杆￠12 圆钢Q235LG拉条￠12 圆钢Q235YC隅撑L50×3Q235屋面夹芯彩钢板75 厚聚苯乙烯夹芯彩钢板0.5㎜下载后...
