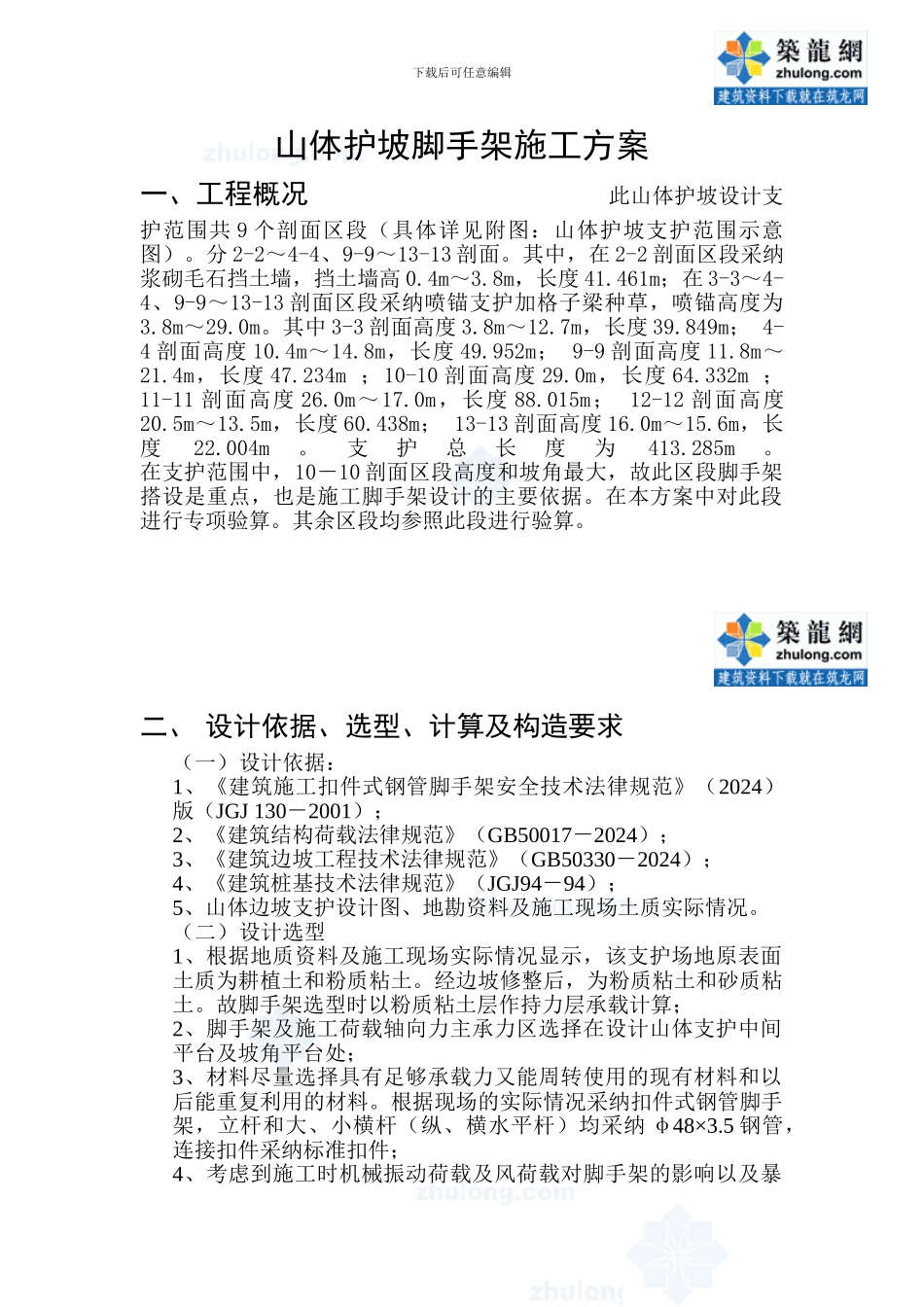

下载后可任意编辑山体护坡脚手架施工方案一、工程概况 此山体护坡设计支护范围共 9 个剖面区段（具体详见附图：山体护坡支护范围示意图）。分 2-2～4-4、9-9～13-13 剖面。其中，在 2-2 剖面区段采纳浆砌毛石挡土墙，挡土墙高 0.4m～3.8m，长度 41.461m；在 3-3～4-4、9-9～13-13 剖面区段采纳喷锚支护加格子梁种草，喷锚高度为3.8m～29.0m。其中 3-3 剖面高度 3.8m～12.7m，长度 39.849m； 4-4 剖面高度 10.4m～14.8m，长度 49.952m； 9-9 剖面高度 11.8m～21.4m，长度 47.234m ；10-10 剖面高度 29.0m，长度 64.332m ；11-11 剖面高度 26.0m～17.0m，长度 88.015m； 12-12 剖面高度20.5m～13.5m，长度 60.438m； 13-13 剖面高度 16.0m～15.6m，长度22.004m。支护总长度为413.285m。 在支护范围中，10－10 剖面区段高度和坡角最大，故此区段脚手架搭设是重点，也是施工脚手架设计的主要依据。在本方案中对此段进行专项验算。其余区段均参照此段进行验算。二、 设计依据、选型、计算及构造要求（一）设计依据：1、《建筑施工扣件式钢管脚手架安全技术法律规范》（2024）版（JGJ 130－2001）；2、《建筑结构荷载法律规范》（GB50017－2024）；3、《建筑边坡工程技术法律规范》（GB50330－2024）；4、《建筑桩基技术法律规范》（JGJ94－94）；5、山体边坡支护设计图、地勘资料及施工现场土质实际情况。（二）设计选型1、根据地质资料及施工现场实际情况显示，该支护场地原表面土质为耕植土和粉质粘土。经边坡修整后，为粉质粘土和砂质粘土。故脚手架选型时以粉质粘土层作持力层承载计算；2、脚手架及施工荷载轴向力主承力区选择在设计山体支护中间平台及坡角平台处；3、材料尽量选择具有足够承载力又能周转使用的现有材料和以后能重复利用的材料。根据现场的实际情况采纳扣件式钢管脚手架，立杆和大、小横杆（纵、横水平杆）均采纳 φ48×3.5 钢管，连接扣件采纳标准扣件；4、考虑到施工时机械振动荷载及风荷载对脚手架的影响以及暴下载后可任意编辑雨时山洪对脚手架基底的冲刷影响，在脚手架上部及每级操作平台采纳 φ48×3.5 钢管地锚加钢丝绳带花篮螺栓提拉加固。同时，对立杆落地处扫地杆按一定间距用 φ48×3.5 钢管地锚连接。钢丝绳采纳与建筑外脚手架提拉卸荷相同型号的 6×19Φ14.0 光面钢丝绳，以便以后搭设外脚手架能重复使用。5、采纳错落坡型脚手架，脚手架随坡度而设，主受力立杆间距...
