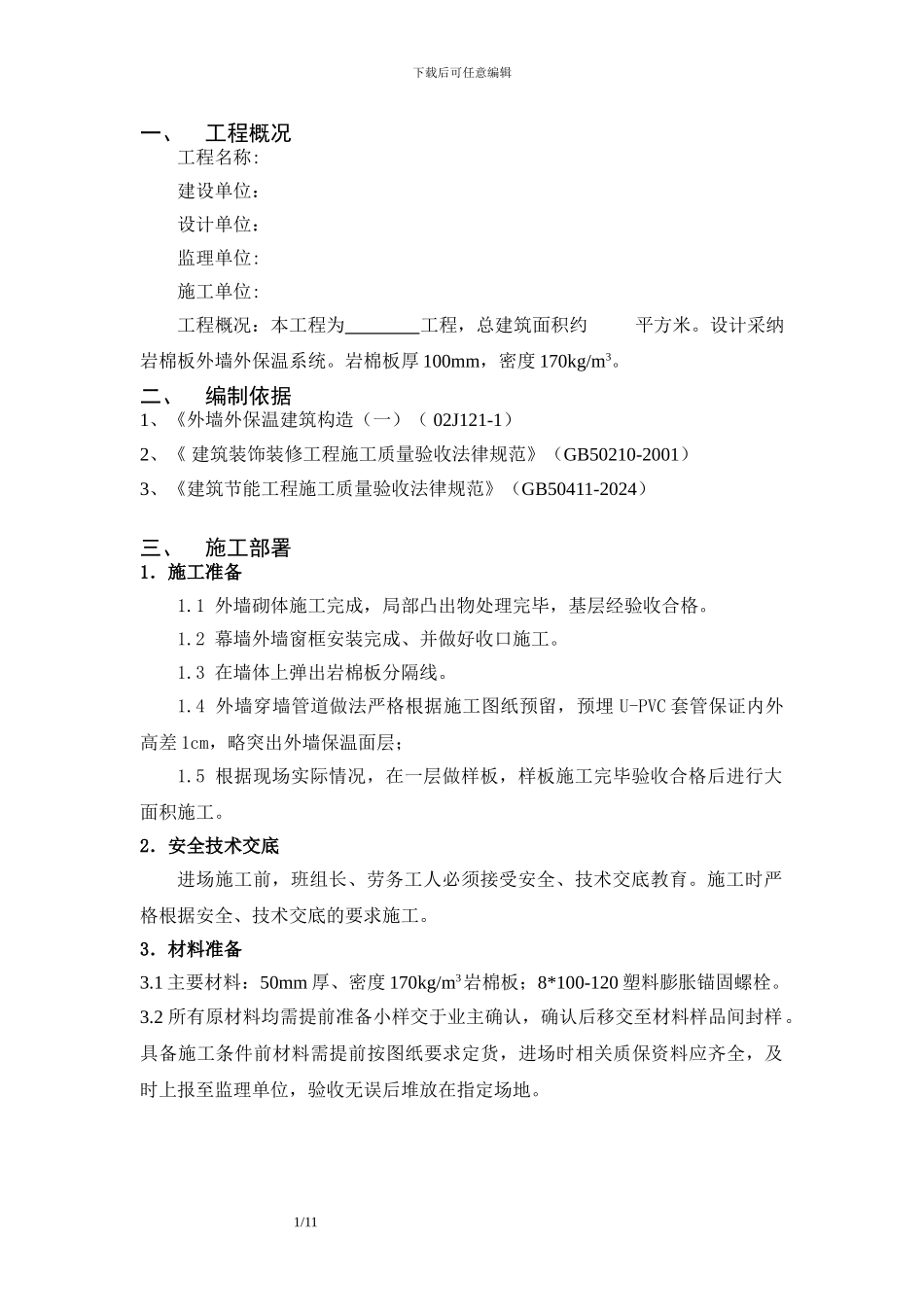

下载后可任意编辑一、工程概况工程名称: 建设单位： 设计单位： 监理单位: 施工单位: 工程概况：本工程为 工程，总建筑面积约 平方米。设计采纳岩棉板外墙外保温系统。岩棉板厚 100mm，密度 170kg/m3。二、编制依据1、《外墙外保温建筑构造（一）（ 02J121-1）2、《 建筑装饰装修工程施工质量验收法律规范》（GB50210-2001） 3、《建筑节能工程施工质量验收法律规范》（GB50411-2024）三、施工部署1．施工准备1.1 外墙砌体施工完成，局部凸出物处理完毕，基层经验收合格。1.2 幕墙外墙窗框安装完成、并做好收口施工。1.3 在墙体上弹出岩棉板分隔线。1.4 外墙穿墙管道做法严格根据施工图纸预留，预埋 U-PVC 套管保证内外高差 1cm，略突出外墙保温面层；1.5 根据现场实际情况，在一层做样板，样板施工完毕验收合格后进行大面积施工。2．安全技术交底进场施工前，班组长、劳务工人必须接受安全、技术交底教育。施工时严格根据安全、技术交底的要求施工。3．材料准备3.1 主要材料：50mm 厚、密度 170kg/m3岩棉板；8*100-120 塑料膨胀锚固螺栓。3.2 所有原材料均需提前准备小样交于业主确认，确认后移交至材料样品间封样。具备施工条件前材料需提前按图纸要求定货，进场时相关质保资料应齐全，及时上报至监理单位，验收无误后堆放在指定场地。 1/11下载后可任意编辑3.3 所有进场的材料，未报验或验收不合格，严禁用于施工。四、施工工艺1、 工艺流程基层处理→弹线分隔→裁切、下料→预拼接、安装→钻孔、塑料膨胀螺栓固定→检查验收2、 施工前，将基层管道口、预留洞等封堵严密，并将易于产生热桥的预埋板的梁内侧抹 15 厚硅酸盐水泥砂浆隔断热桥。凸出物清理完毕，外漏钢筋头割除。3、 根据岩棉板规格 1200*600mm 进行排版，弹线分隔。4、 根据弹线分隔进行裁切，剪裁边缘直线误差应小于 5mm，拼缝不大于2mm。5、 安装：自下而上沿水平方向横向交错铺贴。从墙体拐角处开始垂直交错连接固定板材，保证拐角处顺直且垂直。阴、阳角处岩棉板交错互锁。门窗洞口四角处岩棉板不得拼接，应采纳整块岩棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板粘贴固定。板上下应错缝排列，错开距离1/2 板长。嵌填用窄条岩棉板宽度不得小于 150mm。6、 固定：岩棉板锚固件的安装入结构墙深度不小于 25mm。选 8*100-120mm的塑料膨胀螺栓锚固，采纳电锤在外墙钻孔，孔径为 12mm；孔深为 2/11材料进场检验外观检查...
