岸上钻孔桩施工作业指导书VIP免费

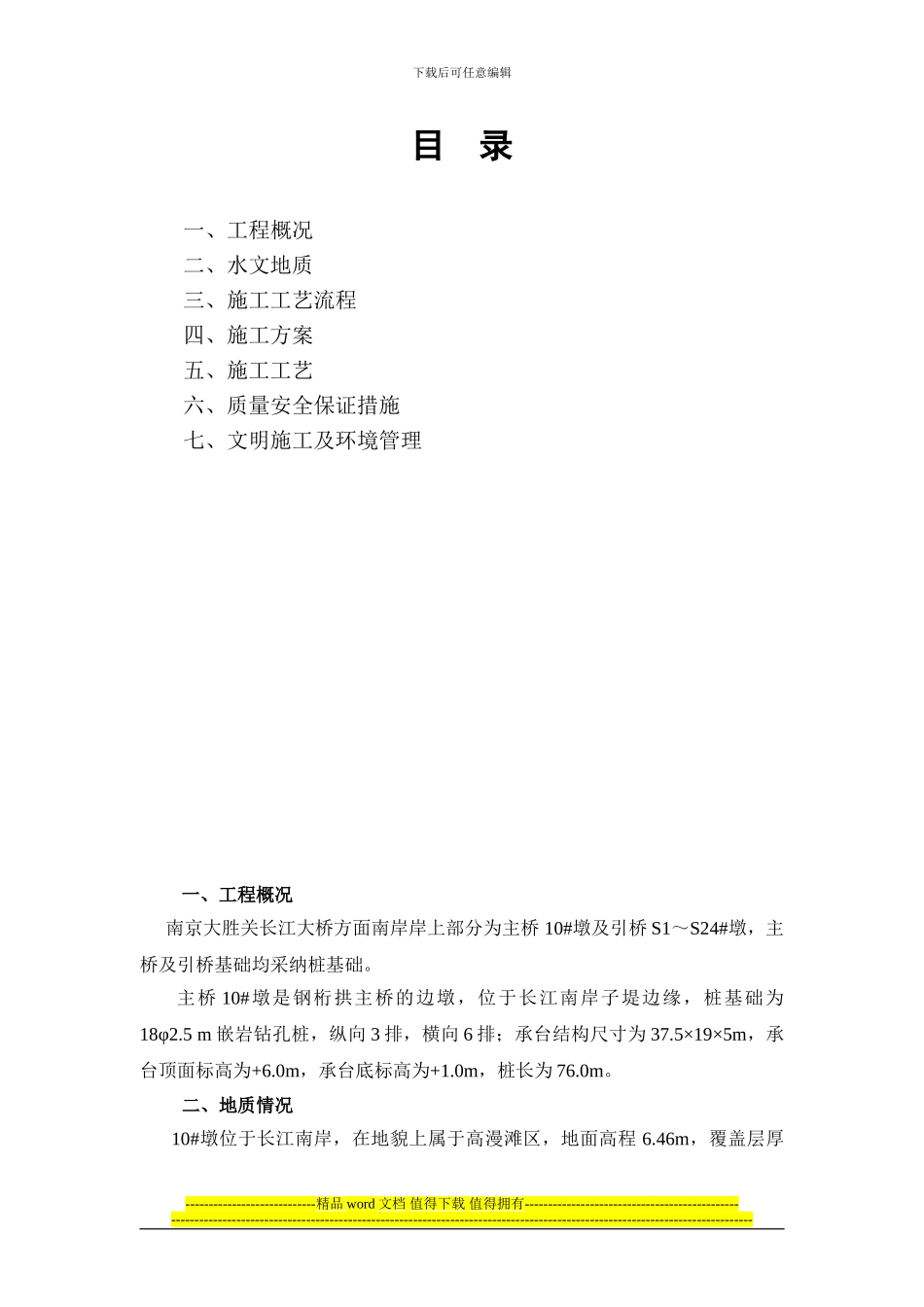

下载后可任意编辑目 录一、工程概况二、水文地质三、施工工艺流程四、施工方案五、施工工艺六、质量安全保证措施七、文明施工及环境管理一、工程概况 南京大胜关长江大桥方面南岸岸上部分为主桥 10#墩及引桥 S1～S24#墩，主桥及引桥基础均采纳桩基础。主桥 10#墩是钢桁拱主桥的边墩，位于长江南岸子堤边缘，桩基础为18φ2.5 m 嵌岩钻孔桩，纵向 3 排，横向 6 排；承台结构尺寸为 37.5×19×5m，承台顶面标高为+6.0m，承台底标高为+1.0m，桩长为 76.0m。二、地质情况10#墩位于长江南岸，在地貌上属于高漫滩区，地面高程 6.46m，覆盖层厚----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑47.48m，由上至下分为三大层，第②大层由全新统河床~湖沼相地层组成，上部主要为软塑状粘性土、流塑状淤泥质粉质粘土，下部为中密状细砂，厚16.58m。其下为第③大层，主要由全新统河床相细砂组成，呈中密状，局部夹软塑状粘性土，厚 21.5m。底部为第④大层，主要由上更新统河床相中、砾砂组成，呈密实状，厚 9.5m。基岩为白垩系成岩程度差的泥岩（⑤ 1）、泥质粉砂岩（⑤ 2），岩质软弱，岩面高程-53.94m，强、弱风化层厚 7.6m。10#墩处覆盖层的第②、③大层主要为松散、中密状的细、中砂及流塑~软塑淤泥质粉质粘土，承载力低，工程性差，不适合作为基础持力层。第④大层主要由密实状的中、砾砂组成，工程性能较好但厚度不大，所以第④大层亦不适合作为基础持力层。该段发育的泥岩、泥质粉砂岩属于软~极软岩，强度低，但工程性能均匀稳定，在该段适合采纳桩基础，以微风化基岩作为桩尖持力层。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后...
