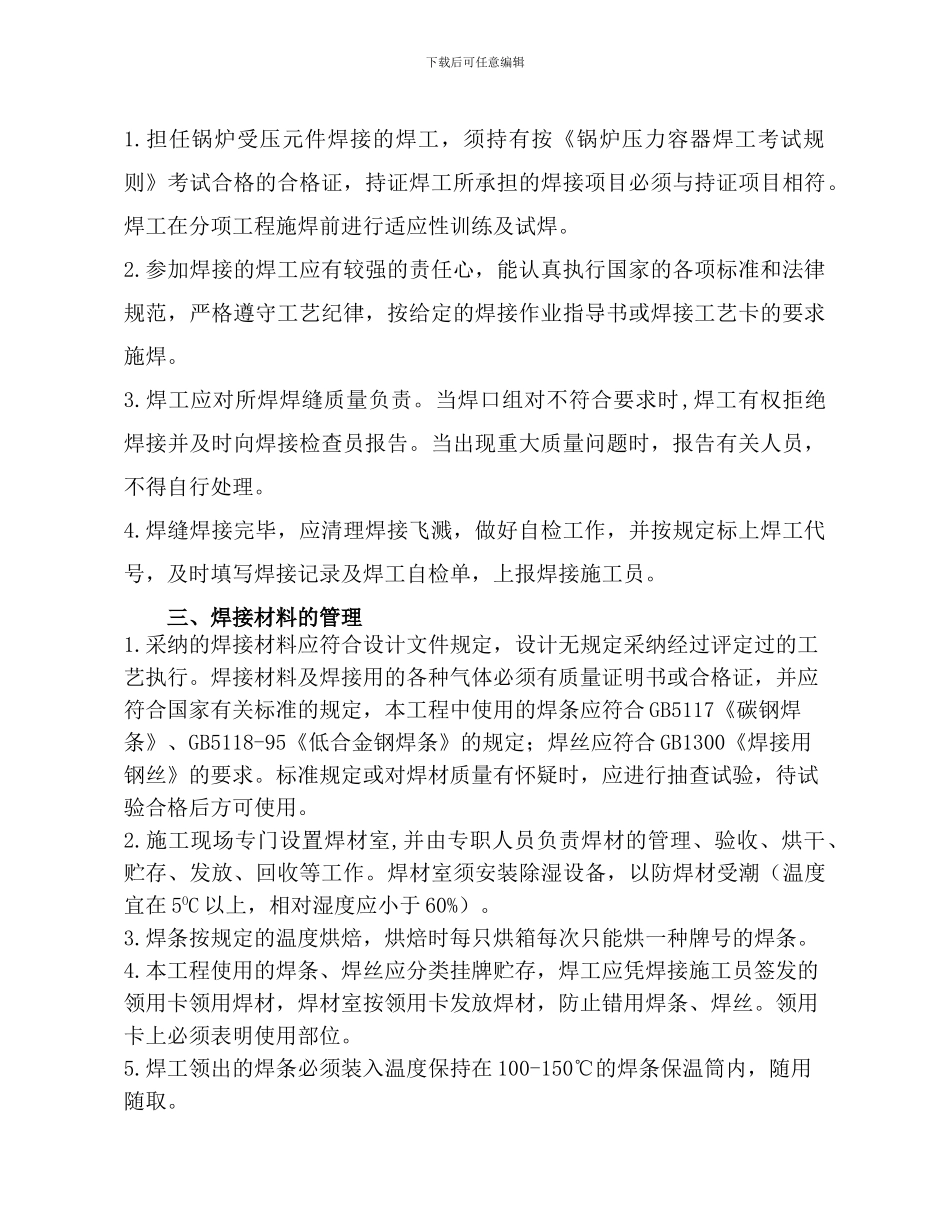

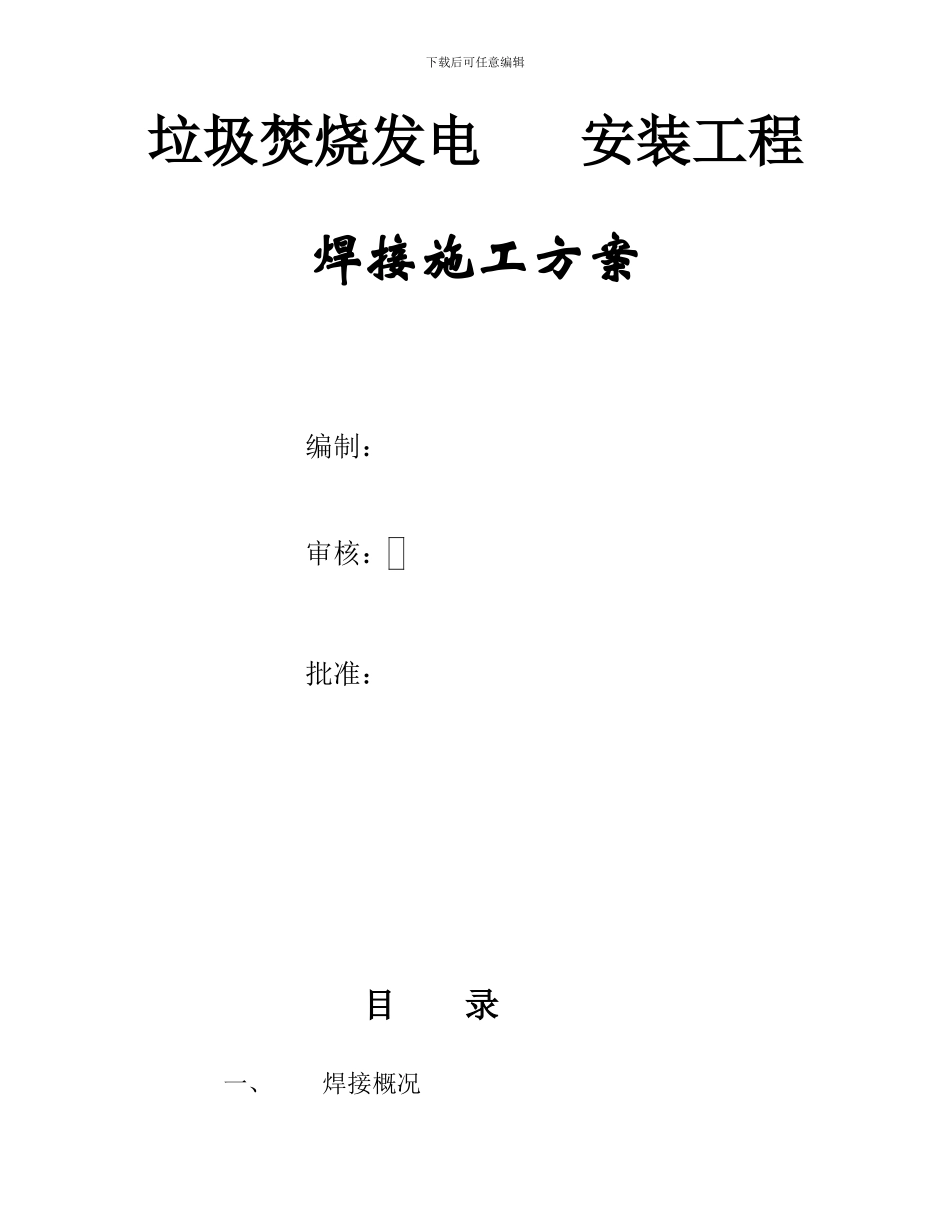

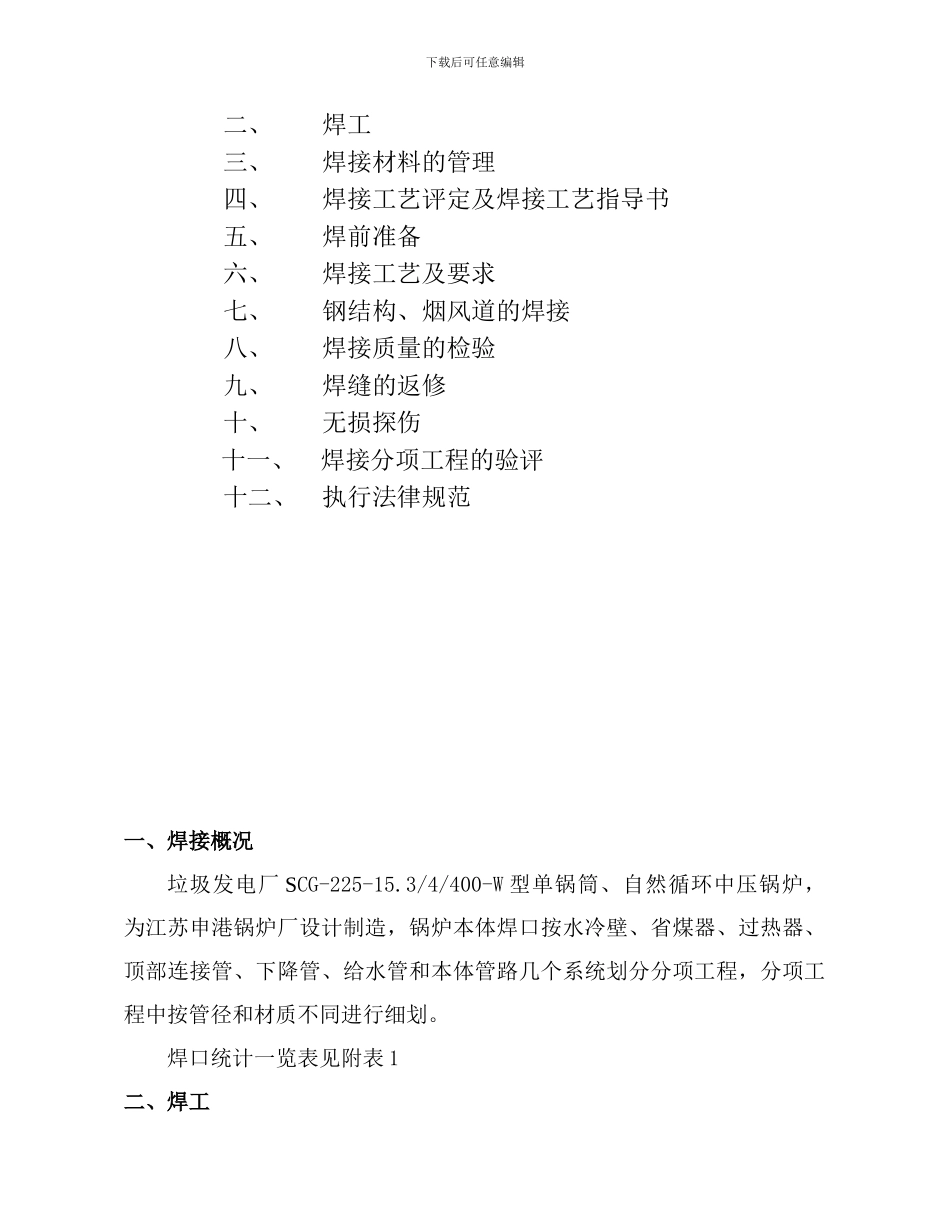

下载后可任意编辑垃圾焚烧发电 安装工程焊接施工方案 编制： 审核： 批准： 目 录 一、 焊接概况 下载后可任意编辑 二、 焊工 三、 焊接材料的管理 四、 焊接工艺评定及焊接工艺指导书 五、 焊前准备 六、 焊接工艺及要求 七、 钢结构、烟风道的焊接 八、 焊接质量的检验 九、 焊缝的返修 十、 无损探伤 十一、 焊接分项工程的验评 十二、 执行法律规范一、焊接概况垃圾发电厂 SCG-225-15.3/4/400-W 型单锅筒、自然循环中压锅炉，为江苏申港锅炉厂设计制造，锅炉本体焊口按水冷壁、省煤器、过热器、顶部连接管、下降管、给水管和本体管路几个系统划分分项工程，分项工程中按管径和材质不同进行细划。焊口统计一览表见附表 1二、焊工 下载后可任意编辑1.担任锅炉受压元件焊接的焊工，须持有按《锅炉压力容器焊工考试规则》考试合格的合格证，持证焊工所承担的焊接项目必须与持证项目相符。焊工在分项工程施焊前进行适应性训练及试焊。 2.参加焊接的焊工应有较强的责任心，能认真执行国家的各项标准和法律规范，严格遵守工艺纪律，按给定的焊接作业指导书或焊接工艺卡的要求施焊。3.焊工应对所焊焊缝质量负责。当焊口组对不符合要求时,焊工有权拒绝焊接并及时向焊接检查员报告。当出现重大质量问题时，报告有关人员，不得自行处理。4.焊缝焊接完毕，应清理焊接飞溅，做好自检工作，并按规定标上焊工代号，及时填写焊接记录及焊工自检单，上报焊接施工员。三、焊接材料的管理1.采纳的焊接材料应符合设计文件规定，设计无规定采纳经过评定过的工艺执行。焊接材料及焊接用的各种气体必须有质量证明书或合格证，并应符合国家有关标准的规定，本工程中使用的焊条应符合 GB5117《碳钢焊条》、GB5118-95《低合金钢焊条》的规定；焊丝应符合 GB1300《焊接用钢丝》的要求。标准规定或对焊材质量有怀疑时，应进行抽查试验，待试验合格后方可使用。2.施工现场专门设置焊材室,并由专职人员负责焊材的管理、验收、烘干、贮存、发放、回收等工作。焊材室须安装除湿设备，以防焊材受潮（温度宜在 5OC 以上，相对湿度应小于 60%）。3.焊条按规定的温度烘焙，烘焙时每只烘箱每次只能烘一种牌号的焊条。4.本工程使用的焊条、焊丝应分类挂牌贮存，焊工应凭焊接施工员签发的领用卡领用焊材，焊材室按领用卡发放焊材，防止错用焊条、焊丝。领用卡上必须表明使用部位。5.焊工领出的焊条必须装入温度保持在 100-150℃的焊条保温筒...
