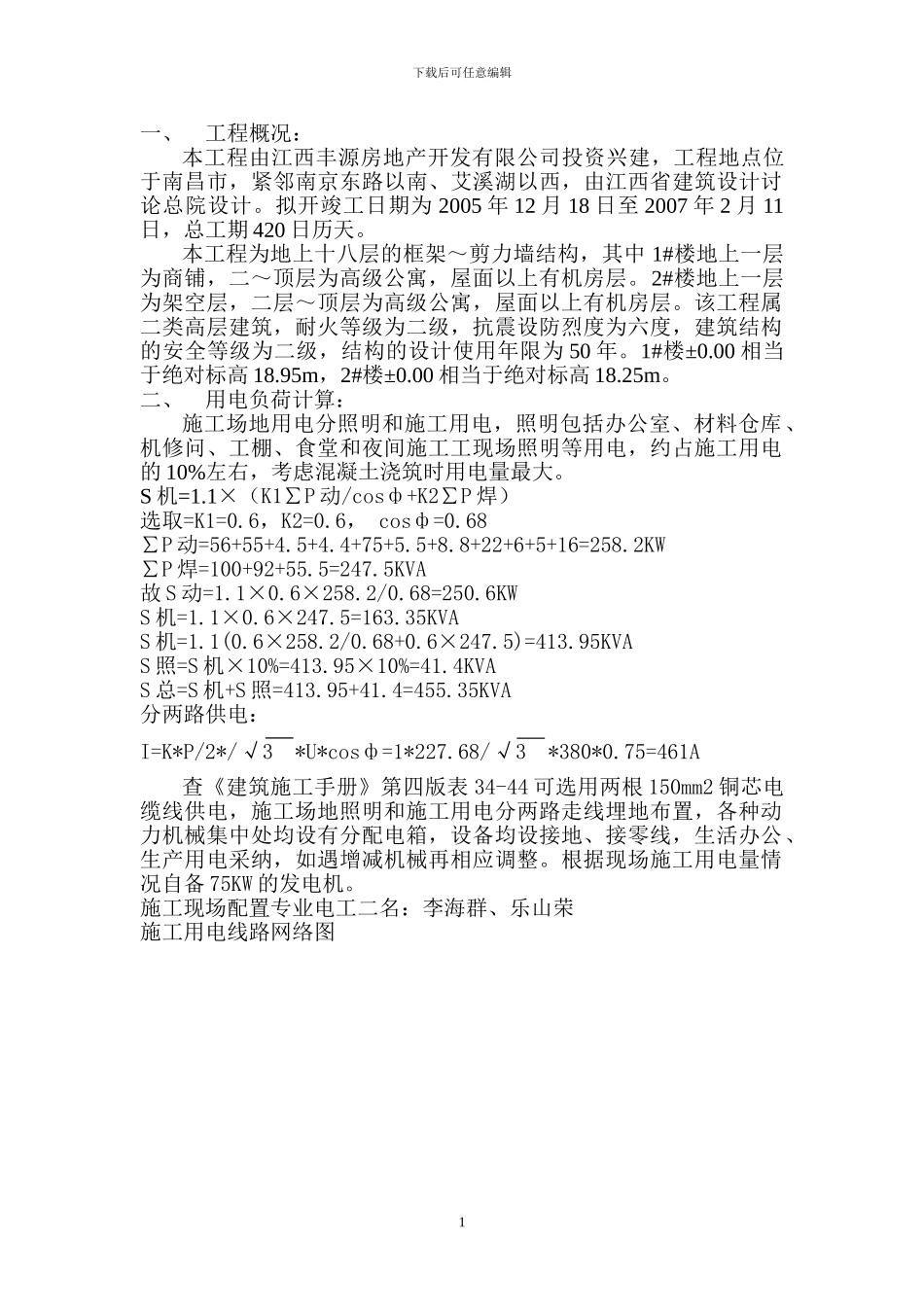

下载后可任意编辑一、工程概况：本工程由江西丰源房地产开发有限公司投资兴建，工程地点位于南昌市，紧邻南京东路以南、艾溪湖以西，由江西省建筑设计讨论总院设计。拟开竣工日期为 2005 年 12 月 18 日至 2007 年 2 月 11日，总工期 420 日历天。本工程为地上十八层的框架～剪力墙结构，其中 1#楼地上一层为商铺，二～顶层为高级公寓，屋面以上有机房层。2#楼地上一层为架空层，二层～顶层为高级公寓，屋面以上有机房层。该工程属二类高层建筑，耐火等级为二级，抗震设防烈度为六度，建筑结构的安全等级为二级，结构的设计使用年限为 50 年。1#楼±0.00 相当于绝对标高 18.95m，2#楼±0.00 相当于绝对标高 18.25m。二、用电负荷计算：施工场地用电分照明和施工用电，照明包括办公室、材料仓库、机修问、工棚、食堂和夜间施工工现场照明等用电，约占施工用电的 10%左右，考虑混凝土浇筑时用电量最大。S 机=1.1×（K1∑P 动/cosф+K2∑P 焊）选取=K1=0.6，K2=0.6， cosф=0.68∑P 动=56+55+4.5+4.4+75+5.5+8.8+22+6+5+16=258.2KW∑P 焊=100+92+55.5=247.5KVA故 S 动=1.1×0.6×258.2/0.68=250.6KWS 机=1.1×0.6×247.5=163.35KVAS 机=1.1(0.6×258.2/0.68+0.6×247.5)=413.95KVAS 照=S 机×10%=413.95×10%=41.4KVAS 总=S 机+S 照=413.95+41.4=455.35KVA分两路供电：I=K*P/2*/√3 *U*cosф=1*227.68/√3 *380*0.75=461A查《建筑施工手册》第四版表 34-44 可选用两根 150mm2 铜芯电缆线供电，施工场地照明和施工用电分两路走线埋地布置，各种动力机械集中处均设有分配电箱，设备均设接地、接零线，生活办公、生产用电采纳，如遇增减机械再相应调整。根据现场施工用电量情况自备 75KW 的发电机。施工现场配置专业电工二名：李海群、乐山荣施工用电线路网络图1下载后可任意编辑主要机械配置计划一览表：机械名称功率砼搅拌机2×28=56KW砼输送泵1×55=55KW砂浆搅拌机1×4.5=4.5KW平板振动器4×1.1=4.4KW塔吊1×75=75KW人货电梯1×11=11KW插入式振动器8×1.1=8.8KW钢筋切割机2×5.5=11KW钢筋调直机1×5.5=5.5KW钢筋弯曲机2×3=6KW闪光对焊机1×100=100KVA木工圆锯机2×2.5=5KW电渣压力焊4×23=92KVA沟通电焊机3×18.5=55.5KVA污水泵4×4=16KW注：上表考虑各种机械同时运转的最大组合。三、临时施工用电系统设置和保护措施：本工程临时用电采纳 TN-S 三相五线三级配电两级保护。三级配电指总配电箱、分配电...
