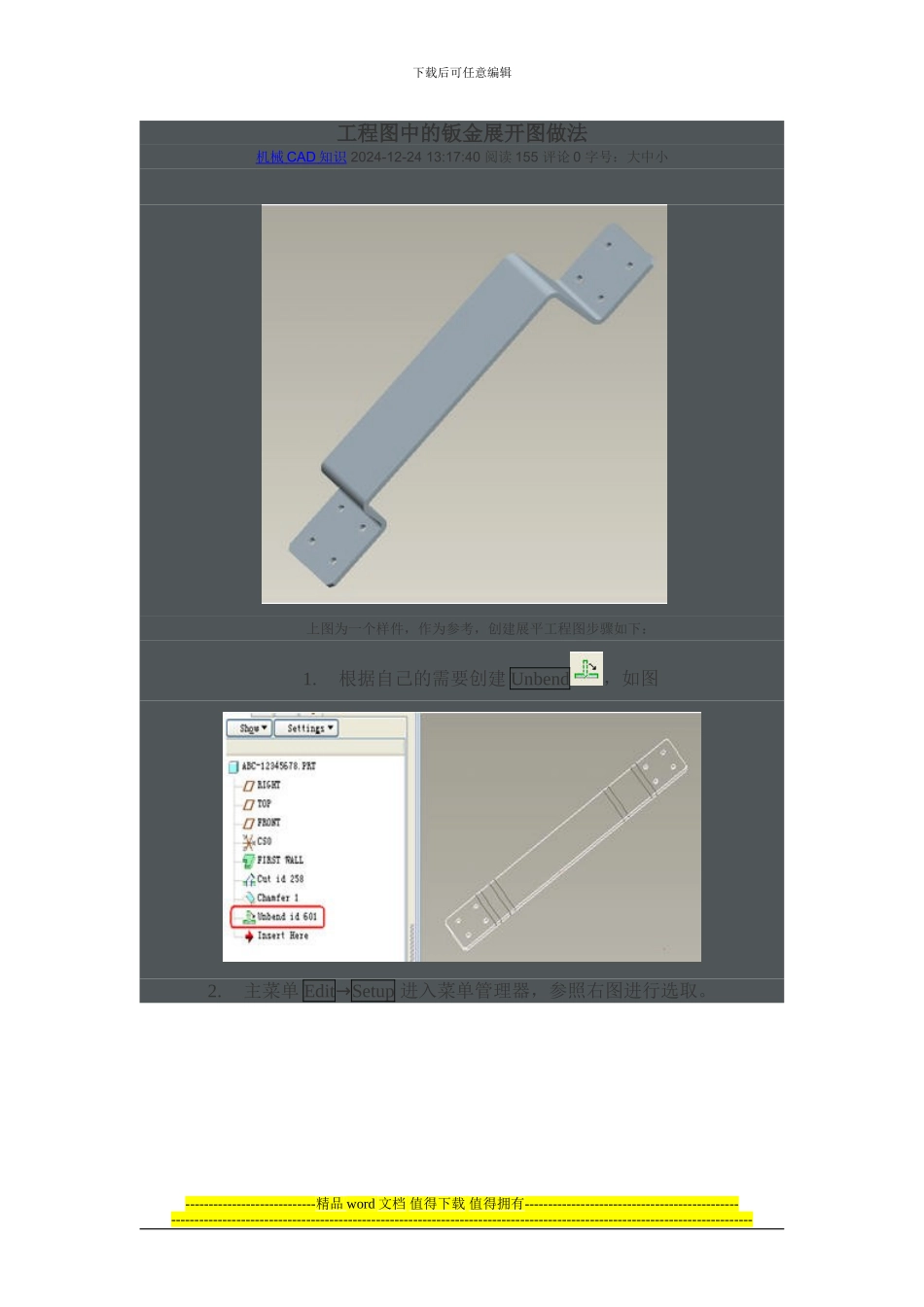

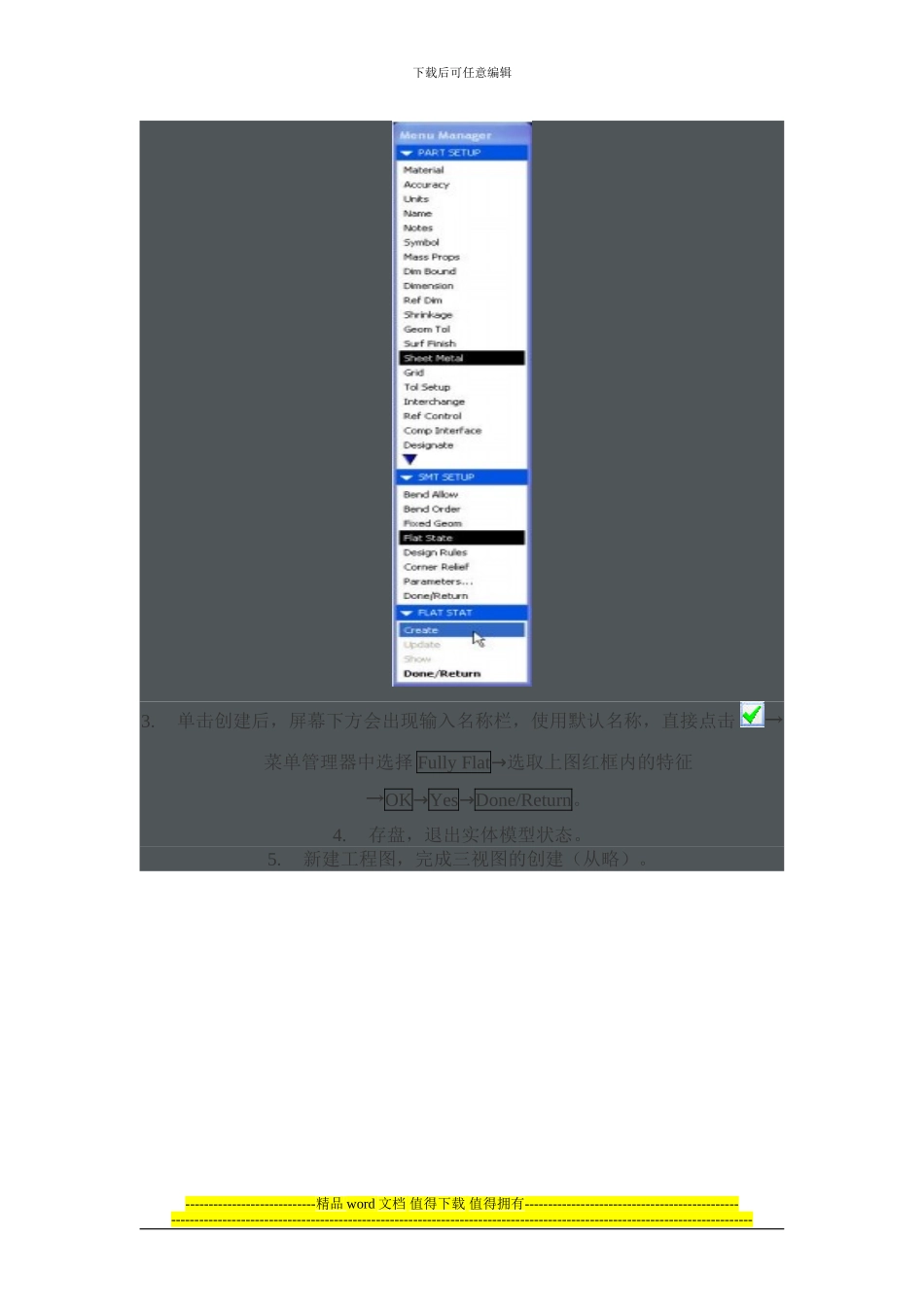

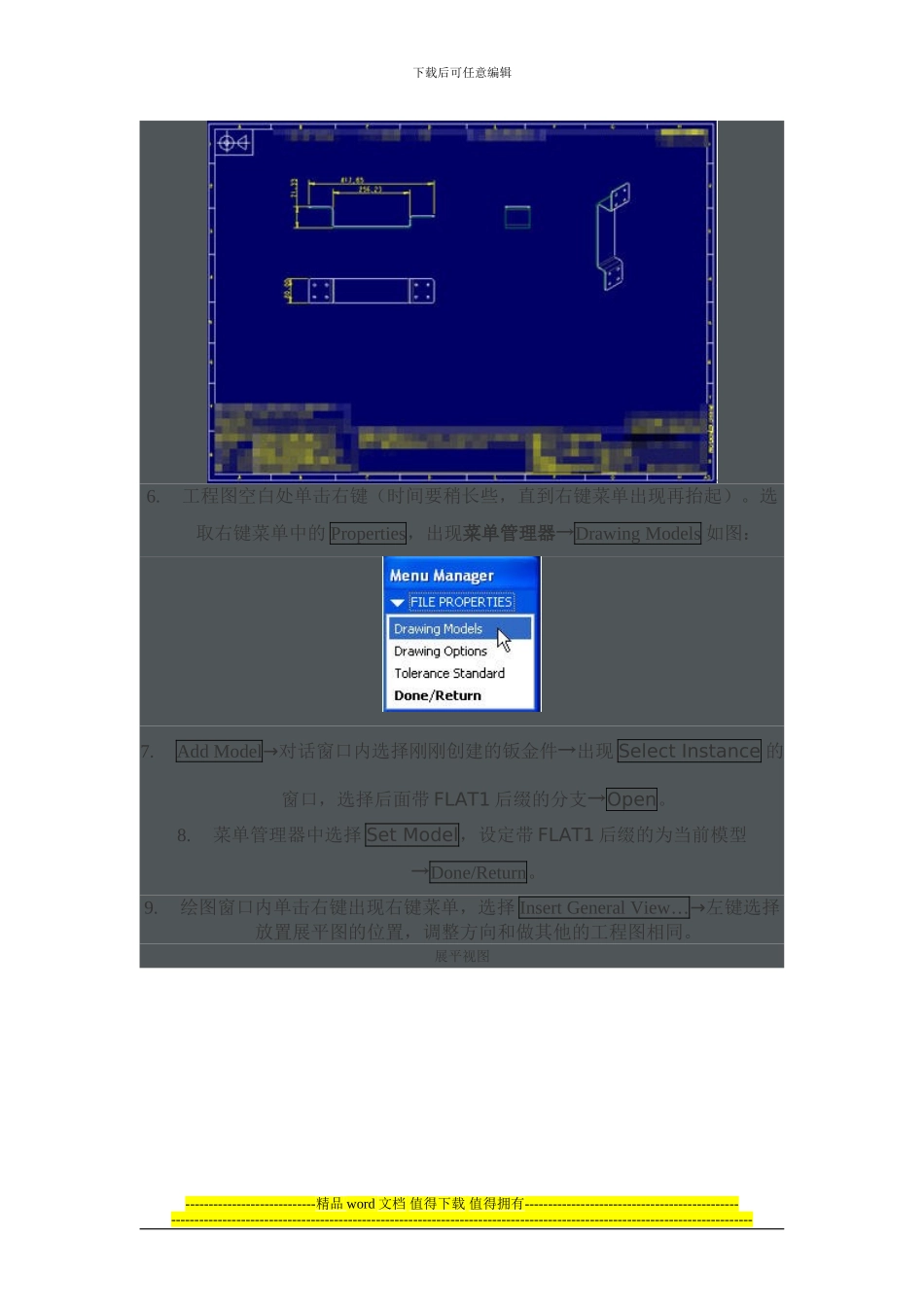

下载后可任意编辑工程图中的钣金展开图做法机械 CAD 知识 2024-12-24 13:17:40 阅读 155 评论 0 字号：大中小 上图为一个样件，作为参考，创建展平工程图步骤如下：1. 根据自己的需要创建 Unbend，如图2. 主菜单 Edit→Setup 进入菜单管理器，参照右图进行选取。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3. 单击创建后，屏幕下方会出现输入名称栏，使用默认名称，直接点击 →菜单管理器中选择 Fully Flat→选取上图红框内的特征→OK→Yes→Done/Return。4. 存盘，退出实体模型状态。5. 新建工程图，完成三视图的创建（从略）。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑6. 工程图空白处单击右键（时间要稍长些，直到右键菜单出现再抬起）。选取右键菜单中的 Properties，出现菜单管理器→Drawing Models 如图：7. Add Model→对话窗口内选择刚刚创建的钣金件→出现 Select Instance 的窗口，选择后面带 FLAT1 后缀的分支→Open。8. 菜单管理器中选择 Set Model，设定带 FLAT1 后缀的为当前模型→Done/Return。9. 绘图窗口内单击右键出现右键菜单，选择 Insert General View…→左键选择放置展平图的位置，调整方向和做其他的工程图相同。展平视图----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------
