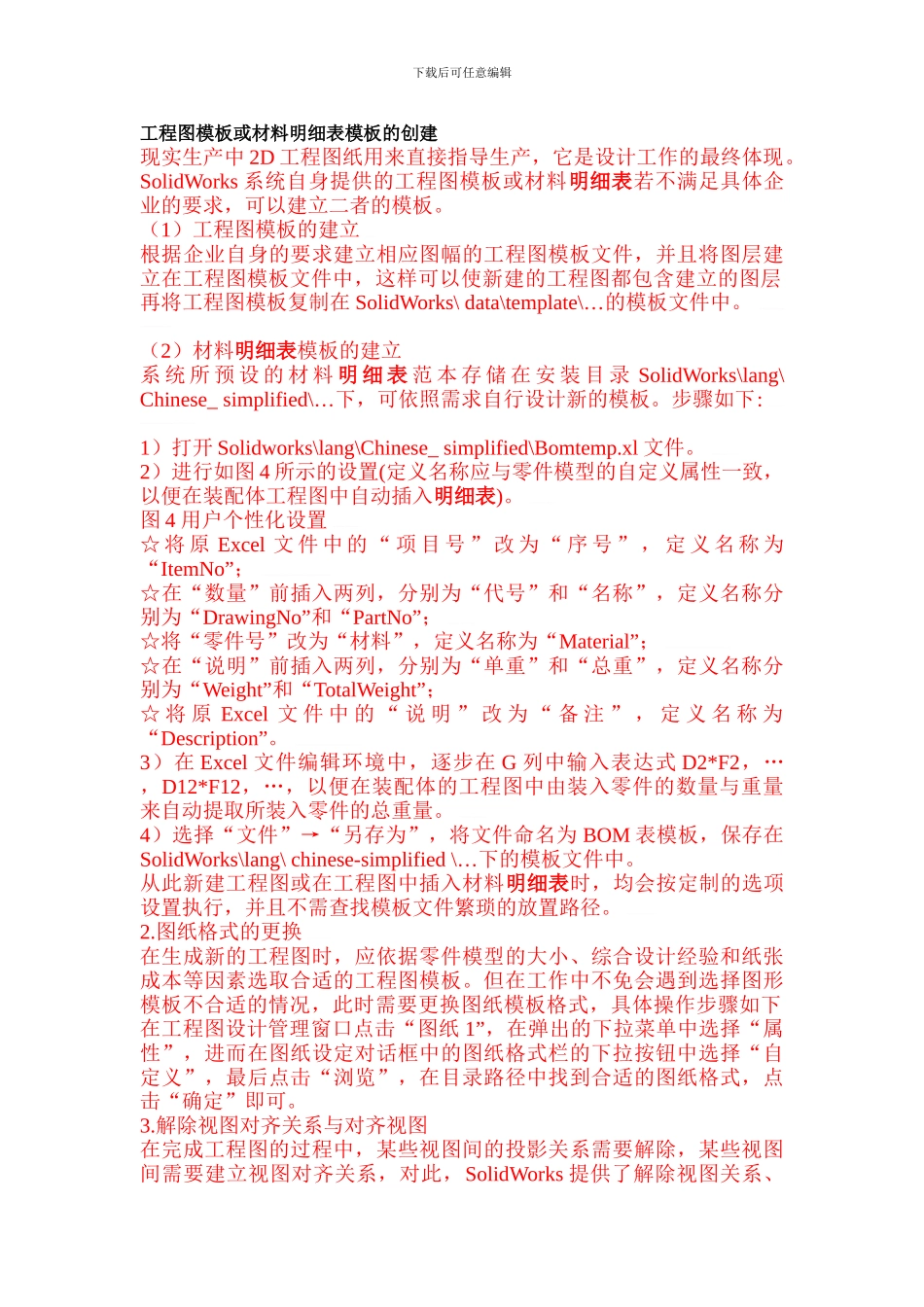

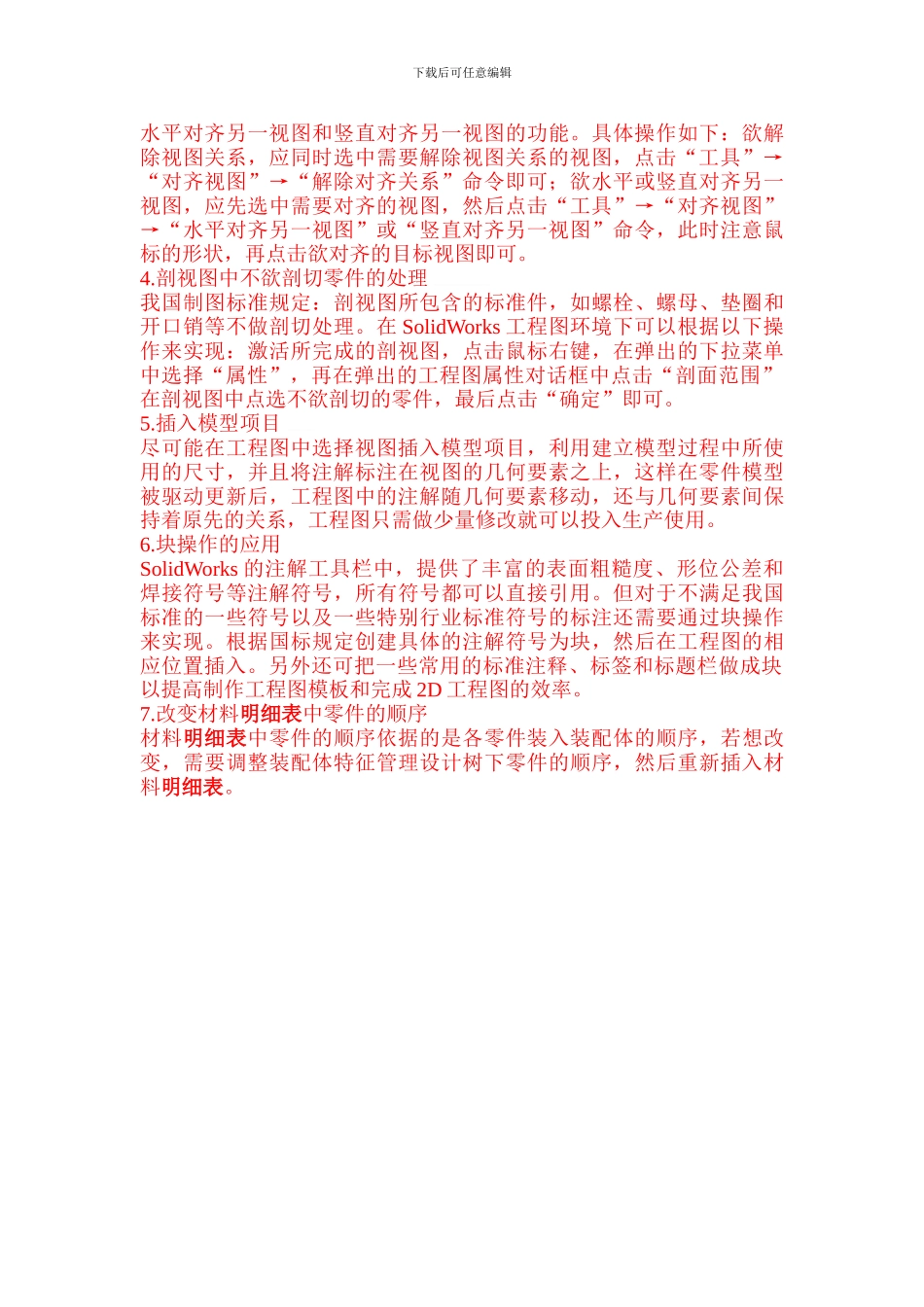

下载后可任意编辑工程图模板或材料明细表模板的创建现实生产中 2D 工程图纸用来直接指导生产，它是设计工作的最终体现。SolidWorks 系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。 （1）工程图模板的建立 / R l2 I8 E1 y: i根据企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层再将工程图模板复制在 SolidWorks\ data\template\…的模板文件中。 三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa' h; K, t0 R9 A0 y（2）材料明细表模板的建立 系 统 所 预 设 的 材 料 明 细 表 范 本 存 储 在 安 装 目 录 SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。步骤如下: 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江 2 [4 X9 G _3 I! c5 S0 H1）打开 Solidworks\lang\Chinese_ simplified\Bomtemp.xl 文件。 三维网技术论坛% d! {: s1 u* J0 B3 [' M% y2）进行如图 4 所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。 www.3dportal.cn/ d# B1 p% Z5 p) ^! {/ q图 4 用户个性化设置 www.3dportal.cn6 a) x. X# H1 P/ q6 D1 N3 n☆ 将 原 Excel 文 件 中 的 “ 项 目 号 ” 改 为 “ 序 号 ” ， 定 义 名 称 为“ItemNo”； 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidworks,caxa,时空,镇江 8 V! K, z7 D! Z8 Y5 b9 s☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”； 三维网技术论坛 P$ C1 k3 b+ f3 V$ ]- a☆将“零件号”改为“材料”，定义名称为“Material”； 三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa9 H z1 @; c: Q- R. `) J- b+ G☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”； ☆ 将 原 Excel 文 件 中 的 “ 说 明 ” 改 为 “ 备 注 ” ， 定 义 名 称 为“Description”。 三维,cad,机械,技术,汽车,catia,pro/e,ug,inventor,solidedge,solidw...
