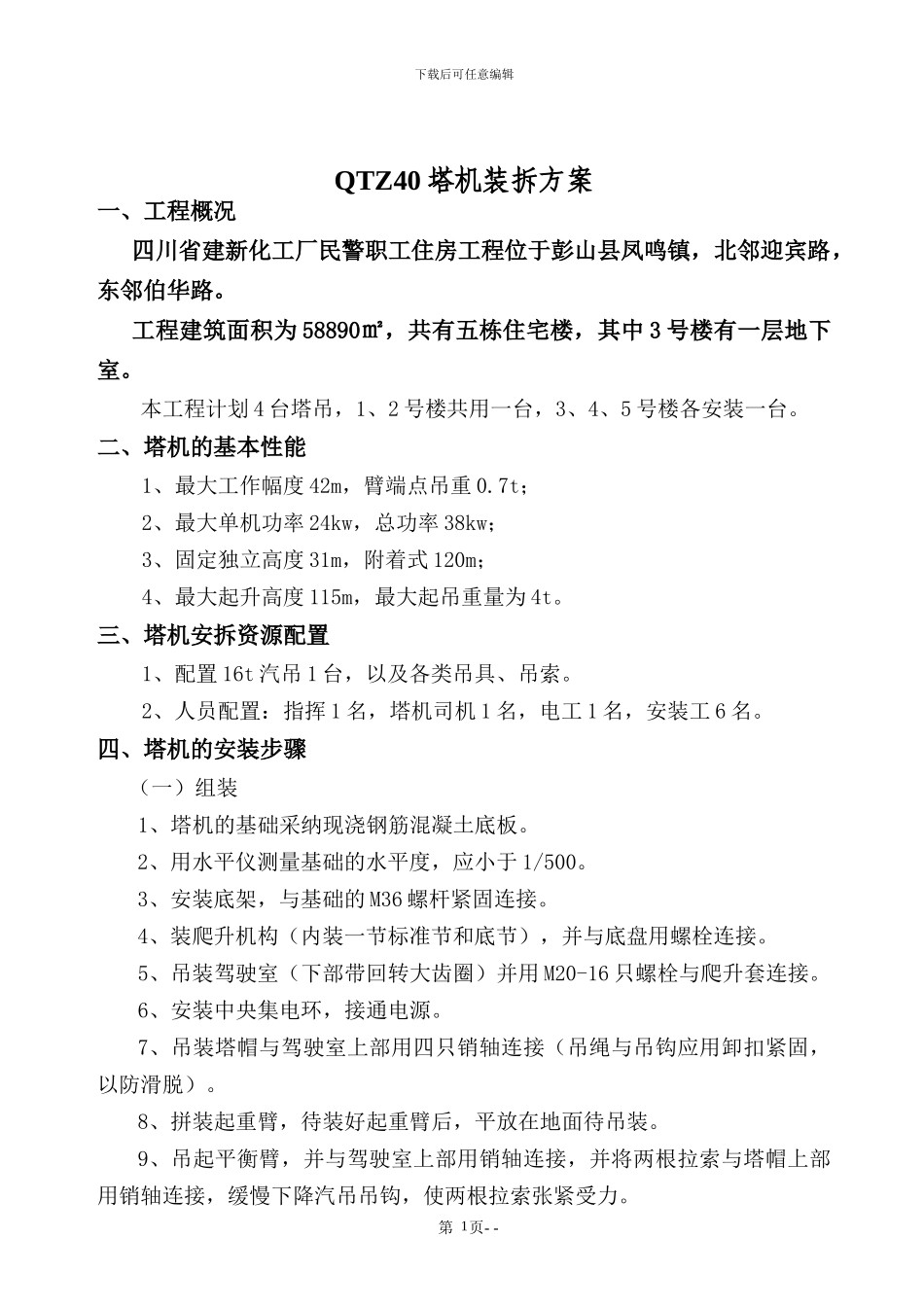

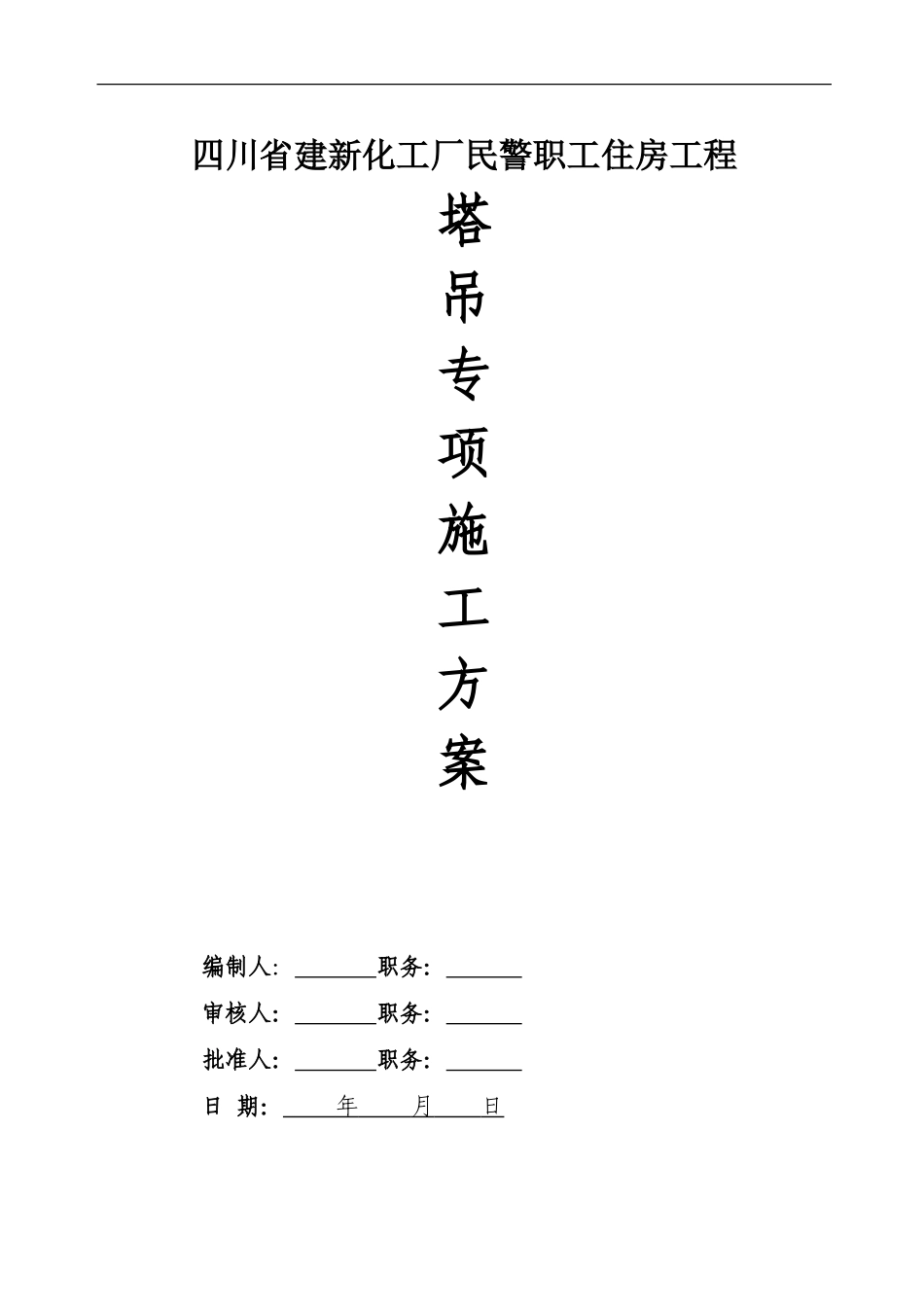

四川省建新化工厂民警职工住房工程塔吊专项施工方案编制人： 职务： 审核人： 职务： 批准人： 职务： 日 期： 年 月 日 下载后可任意编辑QTZ40 塔机装拆方案一、工程概况四川省建新化工厂民警职工住房工程位于彭山县凤鸣镇，北邻迎宾路，东邻伯华路。工程建筑面积为 58890㎡，共有五栋住宅楼，其中 3 号楼有一层地下室。本工程计划 4 台塔吊，1、2 号楼共用一台，3、4、5 号楼各安装一台。二、塔机的基本性能1、最大工作幅度 42m，臂端点吊重 0.7t；2、最大单机功率 24kw，总功率 38kw；3、固定独立高度 31m，附着式 120m；4、最大起升高度 115m，最大起吊重量为 4t。三、塔机安拆资源配置1、配置 16t 汽吊 1 台，以及各类吊具、吊索。2、人员配置：指挥 1 名，塔机司机 1 名，电工 1 名，安装工 6 名。四、塔机的安装步骤（一）组装1、塔机的基础采纳现浇钢筋混凝土底板。2、用水平仪测量基础的水平度，应小于 1/500。3、安装底架，与基础的 M36 螺杆紧固连接。4、装爬升机构（内装一节标准节和底节），并与底盘用螺栓连接。5、吊装驾驶室（下部带回转大齿圈）并用 M20-16 只螺栓与爬升套连接。6、安装中央集电环，接通电源。7、吊装塔帽与驾驶室上部用四只销轴连接（吊绳与吊钩应用卸扣紧固，以防滑脱）。8、拼装起重臂，待装好起重臂后，平放在地面待吊装。9、吊起平衡臂，并与驾驶室上部用销轴连接，并将两根拉索与塔帽上部用销轴连接，缓慢下降汽吊吊钩，使两根拉索张紧受力。 第 页- -1下载后可任意编辑10、吊装起重臂，并与驾驶室上部用销轴连接，然后将两根拉索与塔帽顶连接。11、穿绕钢丝绳，接通起重、变幅、爬升电机电源，使钢丝绳处于张紧状态。12、安装平台、栏杆和引进小车等辅助构件。（二）升塔1、塔机采纳电机和齿轮齿条升降塔。2、先将配重移至轴铰 14m 处。3、将标准节吊放在引进小车上，吊钩外移约 1m。4、拆爬升套顶端 4-M30 螺栓。5、顶升爬升套，到爬升压板高于顶升角铁（标准节）。6、拉出两撑脚架在标准节的搁脚上，点动按钮下降爬升套到销轴刚好受力为止。7、拆除传动装置与标准节的连接卡套。8、上升传动装置使驾驶室下部留出一个能装一标准节的空间（约2.3m）。9、拉引进小车到爬升套正中，用圆环链吊起标准节，推出引进小车。10、下降传动装置使标准节上、下两端对中相接，装卡套，并用内六角螺栓紧固。11、点动按钮上升套回到销轴刚好不受力，推杠杆使销轴移...
