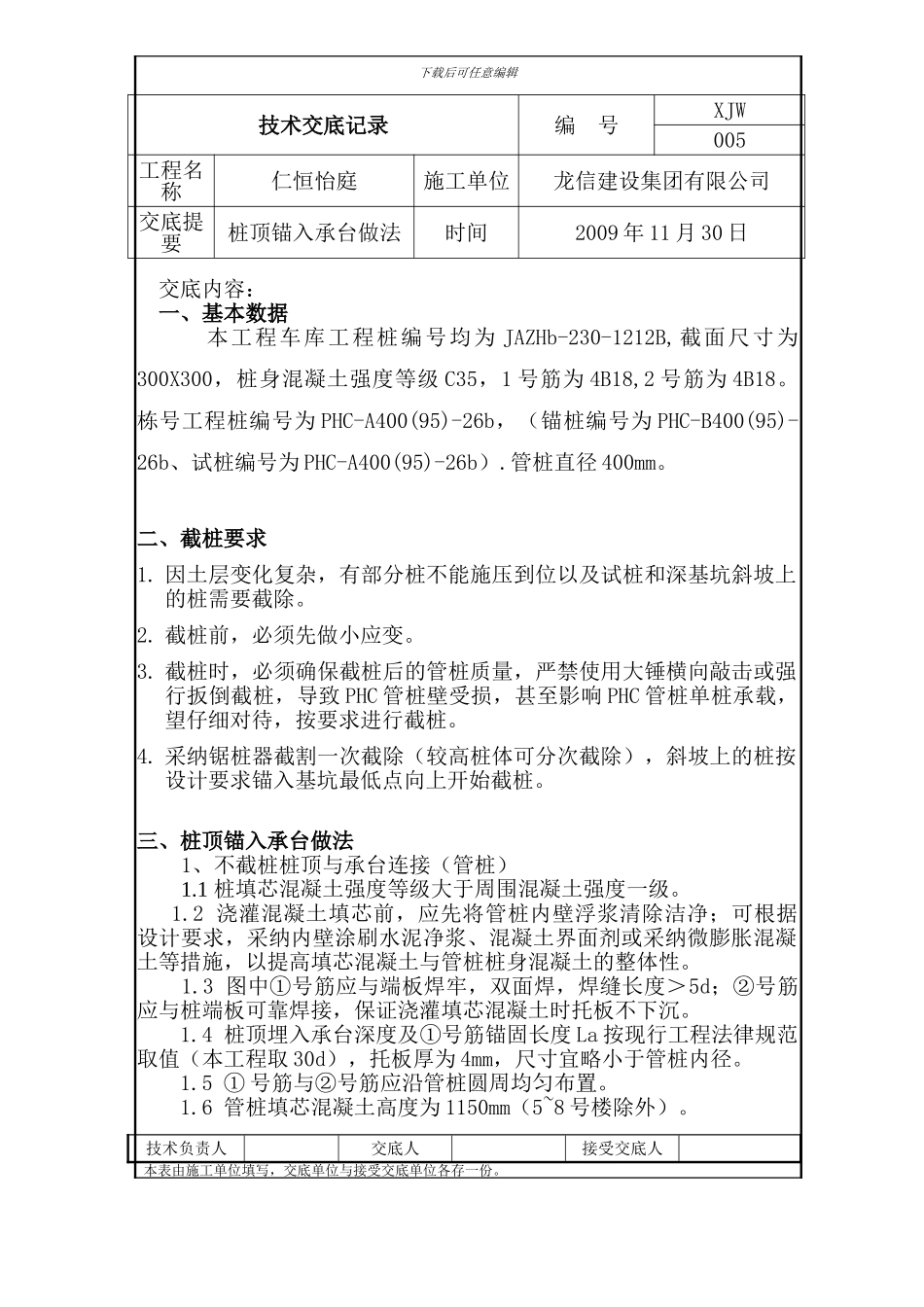

下载后可任意编辑交底内容:一、基本数据 本工程车库工程桩编号均为 JAZHb-230-1212B,截面尺寸为300X300,桩身混凝土强度等级 C35,1 号筋为 4B18,2 号筋为 4B18。栋号工程桩编号为 PHC-A400(95)-26b,(锚桩编号为 PHC-B400(95)-26b、试桩编号为 PHC-A400(95)-26b).管桩直径 400mm。 二、截桩要求1. 因土层变化复杂,有部分桩不能施压到位以及试桩和深基坑斜坡上的桩需要截除。2. 截桩前,必须先做小应变。3. 截桩时,必须确保截桩后的管桩质量,严禁使用大锤横向敲击或强行扳倒截桩,导致 PHC 管桩壁受损,甚至影响 PHC 管桩单桩承载,望仔细对待,按要求进行截桩。4. 采纳锯桩器截割一次截除(较高桩体可分次截除),斜坡上的桩按设计要求锚入基坑最低点向上开始截桩。三、桩顶锚入承台做法1、不截桩桩顶与承台连接(管桩)1.1 桩填芯混凝土强度等级大于周围混凝土强度一级。 1.2 浇灌混凝土填芯前,应先将管桩内壁浮浆清除洁净;可根据设计要求,采纳内壁涂刷水泥净浆、混凝土界面剂或采纳微膨胀混凝土等措施,以提高填芯混凝土与管桩桩身混凝土的整体性。 1.3 图中①号筋应与端板焊牢,双面焊,焊缝长度>5d;②号筋应与桩端板可靠焊接,保证浇灌填芯混凝土时托板不下沉。1.4 桩顶埋入承台深度及①号筋锚固长度 La 按现行工程法律规范取值(本工程取 30d),托板厚为 4mm,尺寸宜略小于管桩内径。1.5 ① 号筋与②号筋应沿管桩圆周均匀布置。1.6 管桩填芯混凝土高度为 1150mm(5~8 号楼除外)。技术负责人交底人接受交底人 本表由施工单位填写,交底单位与接受交底单位各存一份。技术交底记录编 号XJW005工程名称仁恒怡庭施工单位龙信建设集团有限公司交底提要桩顶锚入承台做法时间2009 年 11 月 30 日下载后可任意编辑1.7 对抗拔桩,①号筋数量按设计确定。(详见附图)1.8 ① 号筋采纳 HRB335 级钢筋,②号筋采纳 HPB235 级钢筋。配筋表管桩类型外径(mm)配筋①②PHC 桩4004Φ204φ102、截桩桩顶与承台连接(管桩)2.1 桩填芯混凝土强度等级大于周围混凝土强度一级。2.2 浇灌混凝土填芯前,应先将管桩内壁浮浆清除洁净;可根据设计要求,采纳内壁涂刷水泥净浆、混凝土界面剂或采纳微膨胀混凝土等措施,以提高填芯混凝土与管桩桩身混凝土的整体性。 2.3 图中②号筋与①号筋焊牢;①号筋与托板可靠焊接,保证浇灌填芯混凝土时托板不下沉。2.4 桩顶埋入承台深度及①号筋锚固长度 La...
