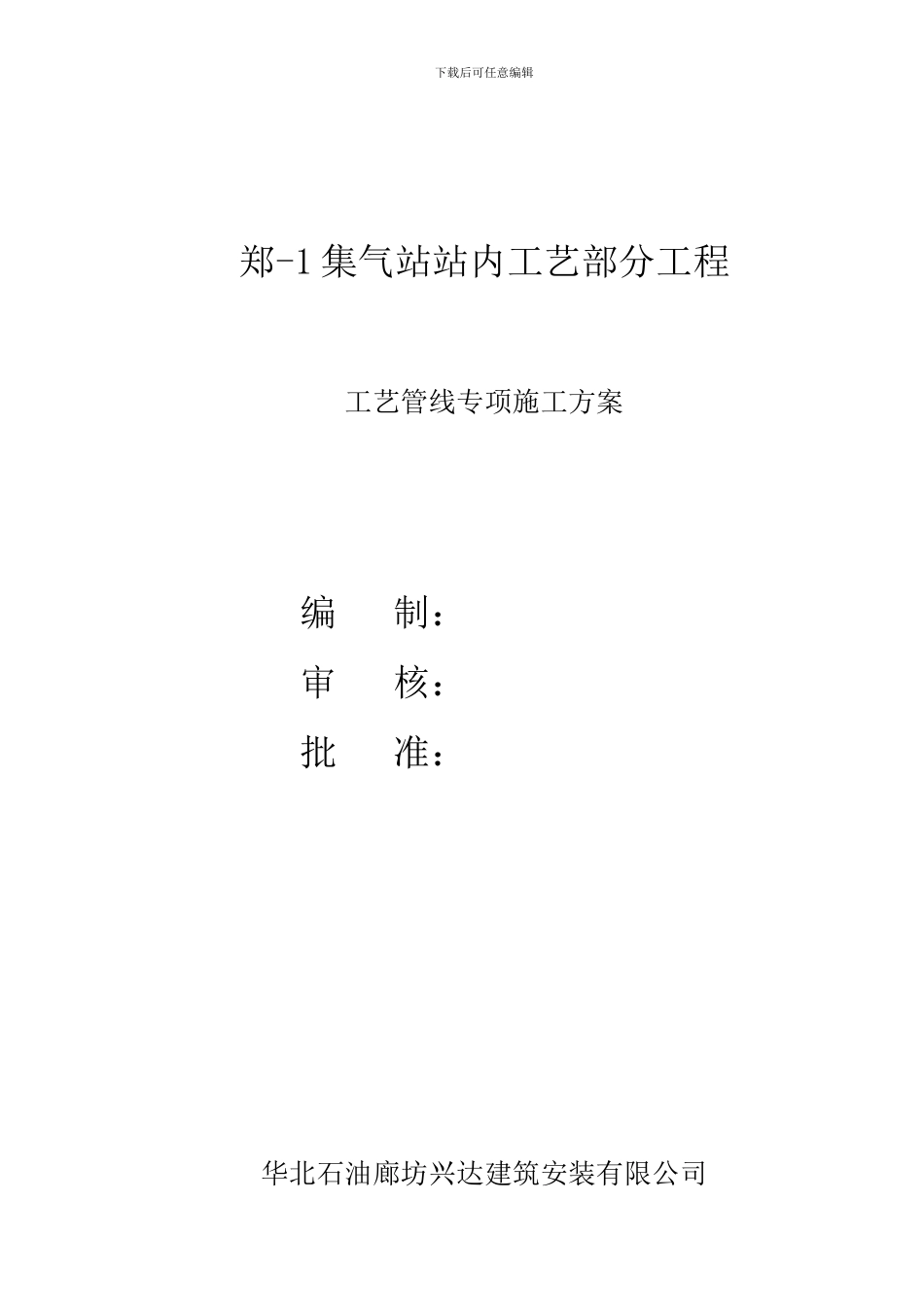

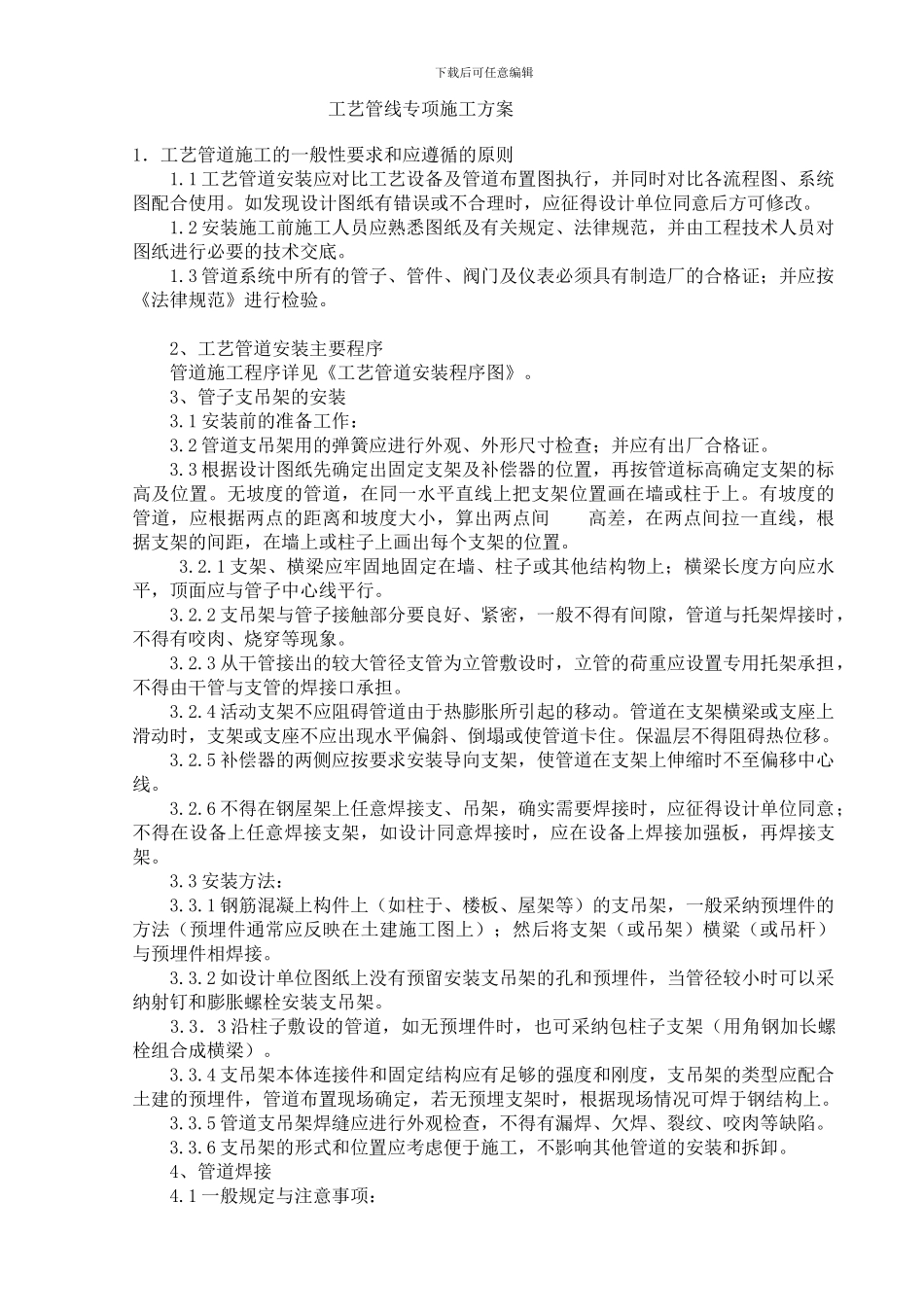

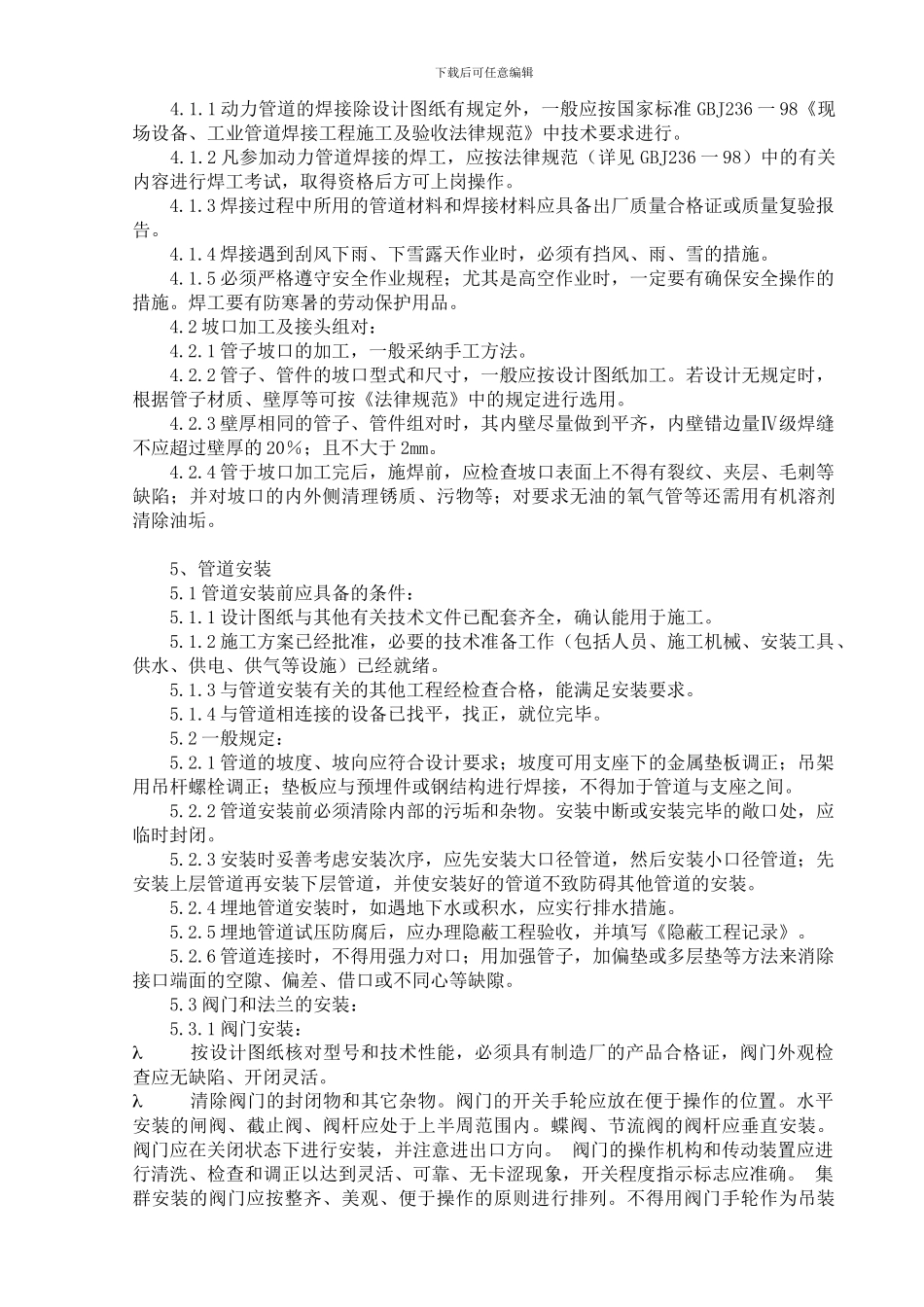

下载后可任意编辑郑-1 集气站站内工艺部分工程工艺管线专项施工方案编 制：审 核：批 准：华北石油廊坊兴达建筑安装有限公司下载后可任意编辑工艺管线专项施工方案1．工艺管道施工的一般性要求和应遵循的原则 1.1 工艺管道安装应对比工艺设备及管道布置图执行，并同时对比各流程图、系统图配合使用。如发现设计图纸有错误或不合理时，应征得设计单位同意后方可修改。 1.2 安装施工前施工人员应熟悉图纸及有关规定、法律规范，并由工程技术人员对图纸进行必要的技术交底。 1.3 管道系统中所有的管子、管件、阀门及仪表必须具有制造厂的合格证；并应按《法律规范》进行检验。 2、工艺管道安装主要程序 管道施工程序详见《工艺管道安装程序图》。 3、管子支吊架的安装 3.1 安装前的准备工作： 3.2 管道支吊架用的弹簧应进行外观、外形尺寸检查；并应有出厂合格证。 3.3 根据设计图纸先确定出固定支架及补偿器的位置，再按管道标高确定支架的标高及位置。无坡度的管道，在同一水平直线上把支架位置画在墙或柱于上。有坡度的管道，应根据两点的距离和坡度大小，算出两点间 高差，在两点间拉一直线，根据支架的间距，在墙上或柱子上画出每个支架的位置。 3.2.1 支架、横梁应牢固地固定在墙、柱子或其他结构物上；横梁长度方向应水平，顶面应与管子中心线平行。 3.2.2 支吊架与管子接触部分要良好、紧密，一般不得有间隙，管道与托架焊接时，不得有咬肉、烧穿等现象。 3.2.3 从干管接出的较大管径支管为立管敷设时，立管的荷重应设置专用托架承担，不得由干管与支管的焊接口承担。 3.2.4 活动支架不应阻碍管道由于热膨胀所引起的移动。管道在支架横梁或支座上滑动时，支架或支座不应出现水平偏斜、倒塌或使管道卡住。保温层不得阻碍热位移。 3.2.5 补偿器的两侧应按要求安装导向支架，使管道在支架上伸缩时不至偏移中心线。 3.2.6 不得在钢屋架上任意焊接支、吊架，确实需要焊接时，应征得设计单位同意；不得在设备上任意焊接支架，如设计同意焊接时，应在设备上焊接加强板，再焊接支架。 3.3 安装方法： 3.3.1 钢筋混凝上构件上（如柱于、楼板、屋架等）的支吊架，一般采纳预埋件的方法（预埋件通常应反映在土建施工图上）；然后将支架（或吊架）横粱（或吊杆）与预埋件相焊接。 3.3.2 如设计单位图纸上没有预留安装支吊架的孔和预埋件，当管径较小时可以采纳射钉和膨胀螺栓安装支吊架。 3.3．3 沿柱子敷设的管...
