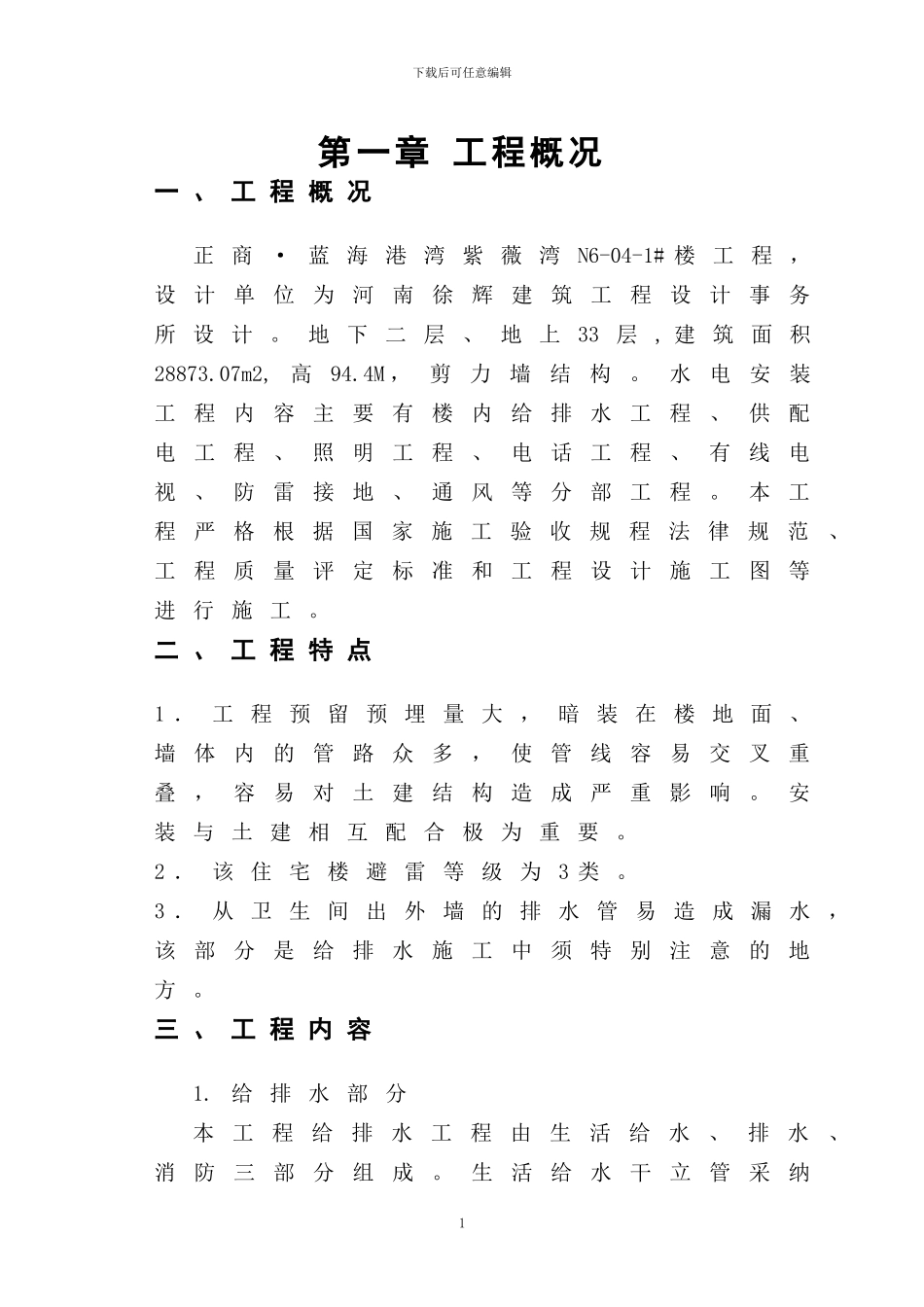

下载后可任意编辑 第一章 工程概况一 、 工 程 概 况正 商 · 蓝 海 港 湾 紫 薇 湾 N6-04-1# 楼 工 程 ，设计单位为河南徐辉建筑工程设计事务所 设 计 。 地 下 二 层 、 地 上 33 层 , 建 筑 面 积28873.07m2, 高94.4M ，剪力墙结构。水电安装工程内容主要有楼内给排水工程、供配电工程、照明工程、电话工程、有线电视、防雷接地、通风等分部工程。本工程严格根据国家施工验收规程法律规范、工程质量评定标准和工程设计施工图等进 行 施 工 。二 、 工 程 特 点1 ． 工 程 预 留 预 埋 量 大 ， 暗 装 在 楼 地 面 、墙体内的管路众多，使管线容易交叉重叠，容易对土建结构造成严重影响。安装 与 土 建 相 互 配 合 极 为 重 要 。2 ． 该 住 宅 楼 避 雷 等 级 为 3 类 。3 ． 从 卫 生 间 出 外 墙 的 排 水 管 易 造 成 漏 水 ，该部分是给排水施工中须特别注意的地方 。 三 、 工 程 内 容1. 给 排 水 部 分本工程给排水工程由生活给水、排水、消防三部分组成。生活给水干立管采纳 1下载后可任意编辑钢塑复合管卡箍连接。消防给水管道采纳焊接钢管，焊接连接。排水立、横管采纳聚丙烯PP静音排水管，柔性连接。排 出 管 采 纳 国 标 PVC-U 加 厚 型 塑 料 排 水 管 粘接 接 口 。 压 力 污 水 管 采 纳 焊 接 钢 管 焊 接 。2 ． 电 气 部 分本工程电气部分由强电、弱电和防雷接地三部分组成。强电包括照明、动力系统，弱电系统包括电视、电话、网络系 统 。照明包括普通照明、应急照明系统。普通照明覆盖大楼各部分，主要有设备房照明、公共部分照明、办公用房照明。应急照明主要供公共部分楼梯间、各设备房照明及各出入口、消防通道指示和标 志 灯 用 电 。四 、 主 要 工 程 量1 ． 管 道 部 分 管 道 部 分 主 要 材 料 见 表 1-2表 1-2 管 道 部 分 主 要 材 料 表序材 料 名 称型 号 规 格单数1个按2自 动 排 气 阀DN20个按3套按4PP-R 给 水 管ф25-ф20M按5UPVC塑料排水Φ160-ф50M按 2下载后可任意编辑6地 漏 ф50-100个按7刚 性 防 水 套 管 DN100-DN50个按82 ． 电 气 部 分 电 气 部 分 主 要 材 料 见 表 1 － 3表 1-3 电 气 部 分 主 要 材 料 表序号材 料 名...
