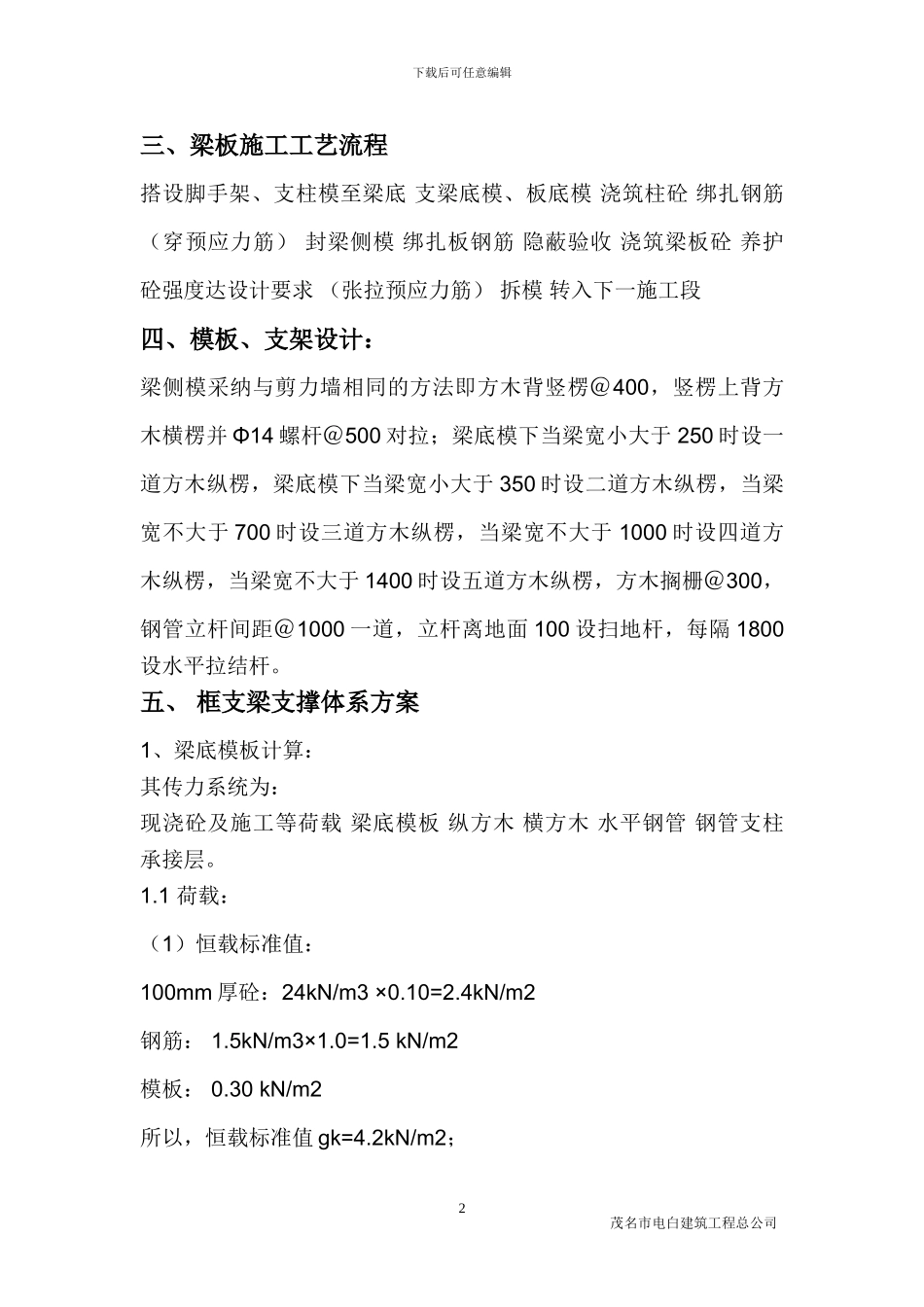

下载后可任意编辑住宅楼自编 1 号楼工程高支模施工方案一、工程概况：住宅楼（自编 1 号楼）工程位于炭步镇府侧路，由 3 栋 16 层住宅楼和商铺组成， 总建筑面积为 18863.74 平方米，首层商铺标高为 5.8 米，二层至顶层为 3 米，建筑物总高度为 52.6 米，到梯屋顶标高为 57.8 米。二、编制依据1、《广东省建设工程高支撑模板系统施工安全管理办法》。2、《建筑施工安全检查标准》JGJ59-99。3、《建筑工程荷载法律规范》。4、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130－2001、J84－2001。5、《建筑施工高处作业安全技术法律规范》。主要建筑技术经济指标： 工程设计±0.000 以上标高为 37 米。主要结构类型基础为复合桩基础，主体为钢筋砼框剪架结构，该楼地上 9 层，地下室 1 层,首层7 米，2 层至顶层均为 3 米，梁的规格 250*500，板厚 100。梁底支撑采纳门式钢管脚手架做为支撑，底模为 18mm 胶合板，方木采纳 60×80mm 红松，钢管为 Φ48 钢管。 此部位是施工的重点，由于梁施工荷载较大，根据《广东省建设工程高支撑模板系统施工安全管理办法》规定，必须对支撑系统进行设计及验算。当采纳门式钢管脚手架做为支撑时，施工按施工组织 总 设 计 和 《 建 筑 施 工 门 式 钢 管 脚 手 架 安 全 技 术 法 律 规范》JGJ128-2000,J43-2000 执行。茂名市电白建筑工程总公司1下载后可任意编辑三、梁板施工工艺流程搭设脚手架、支柱模至梁底 支梁底模、板底模 浇筑柱砼 绑扎钢筋 （穿预应力筋） 封梁侧模 绑扎板钢筋 隐蔽验收 浇筑梁板砼 养护 砼强度达设计要求 （张拉预应力筋） 拆模 转入下一施工段四、模板、支架设计：梁侧模采纳与剪力墙相同的方法即方木背竖楞＠400，竖楞上背方木横楞并 Φ14 螺杆＠500 对拉；梁底模下当梁宽小大于 250 时设一道方木纵楞，梁底模下当梁宽小大于 350 时设二道方木纵楞，当梁宽不大于 700 时设三道方木纵楞，当梁宽不大于 1000 时设四道方木纵楞，当梁宽不大于 1400 时设五道方木纵楞，方木搁栅＠300，钢管立杆间距＠1000 一道，立杆离地面 100 设扫地杆，每隔 1800设水平拉结杆。五、 框支梁支撑体系方案1、梁底模板计算：其传力系统为：现浇砼及施工等荷载 梁底模板 纵方木 横方木 水平钢管 钢管支柱 承接层。1.1 荷载：（1）恒载标准值：100mm 厚砼：24kN/m3 ×0.10=2.4kN/m2钢筋： 1.5kN...
