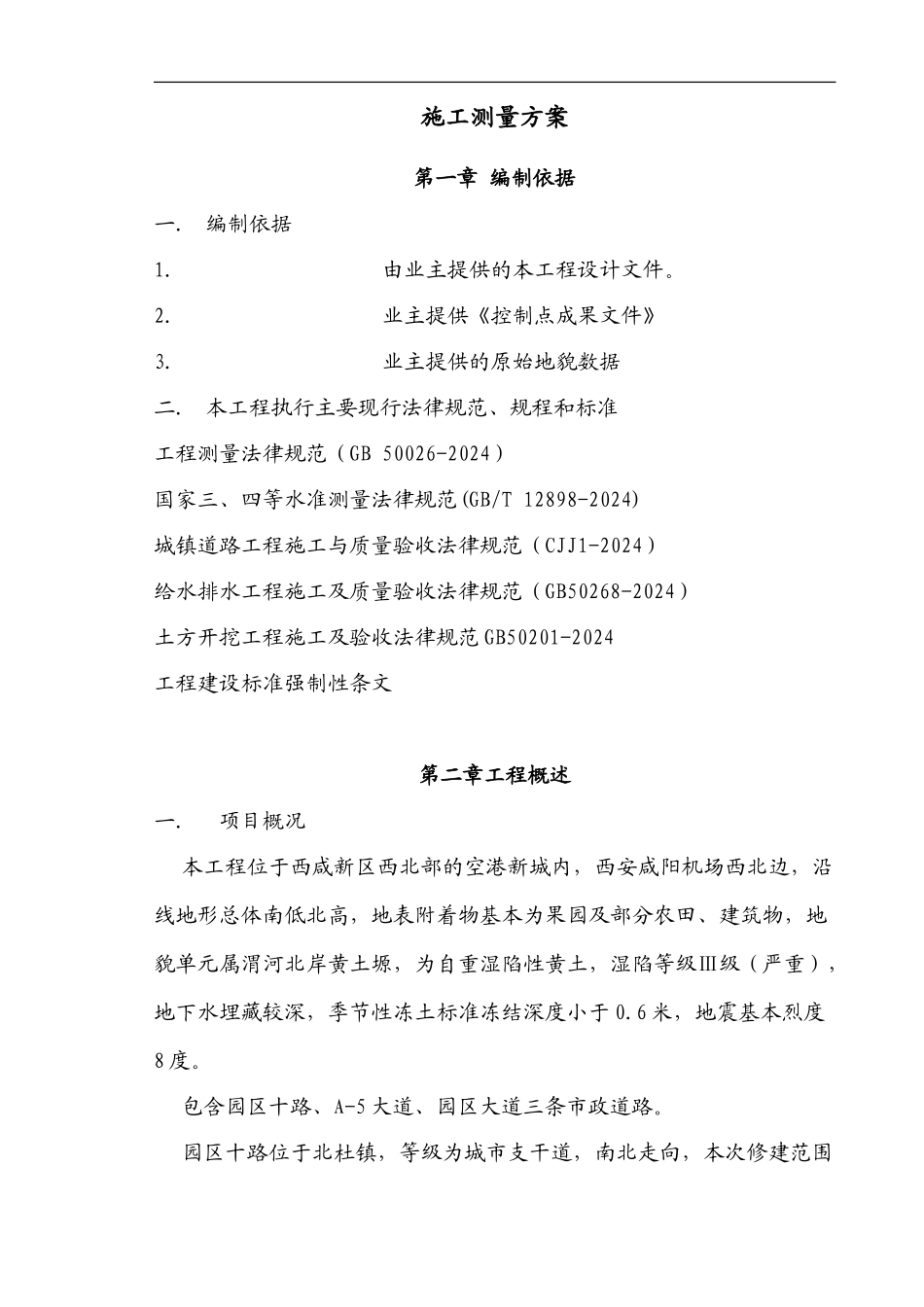

施工测量方案第一章 编制依据一.编制依据1.由业主提供的本工程设计文件。2.业主提供《控制点成果文件》3.业主提供的原始地貌数据二.本工程执行主要现行法律规范、规程和标准工程测量法律规范（GB 50026-2024）国家三、四等水准测量法律规范(GB/T 12898-2024)城镇道路工程施工与质量验收法律规范（CJJ1-2024）给水排水工程施工及质量验收法律规范（GB50268-2024）土方开挖工程施工及验收法律规范 GB50201-2024工程建设标准强制性条文第二章工程概述一.项目概况本工程位于西咸新区西北部的空港新城内，西安咸阳机场西北边，沿线地形总体南低北高，地表附着物基本为果园及部分农田、建筑物，地貌单元属渭河北岸黄土塬，为自重湿陷性黄土，湿陷等级Ⅲ级（严重），地下水埋藏较深，季节性冻土标准冻结深度小于 0.6 米，地震基本烈度8 度。包含园区十路、A-5 大道、园区大道三条市政道路。园区十路位于北杜镇，等级为城市支干道，南北走向，本次修建范围下载后可任意编辑自 A-5 路至园区二路，修建长度 1623.657m，设计车速 40km/h，道路采纳四幅路设计，双向 4 车道。A-5 路（园区大道—园区十一路）市政工程等级为城市支路，东西走向，本次修建范围自园区大道至第五大道，修建长度 935.019m，设计车速 40km/h，道路采纳四幅路设计，双向 6 车道。园区大道（A-5 路—园区南大道）市政工程等级为城市主干道，南北走向，本次修建范围自 A-5 路至园区南大道，修建长度 291.5m，设计车速 50km/h，道路采纳四幅路设计，双向 6 车道。二.工程范围及规模本工程挖方约 21 万 m3，填方约 11 万 m3，清表约 3.6 万 m3。第三章 测量部署一.测量人员组织机构项目部组建以总工（技术负责人）为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组的管理模式，用来保证控制测量和施工测量的测量放样。二.测量仪器的配备本标段工程包括路基工程、路面工程、排水工程及附属工程。测量要求精度高，测量误差应严格控制在法律规范允许偏差范围内，采纳全站仪和水准仪作为主要测量控制仪器，配备的主要仪器如下：测量工具仪器厂家型号精度单位数量全站仪南方RTS6322 秒级台1水准仪塞得DS32±1mm台101下载后可任意编辑单棱镜南方个4钢卷尺50m把2钢卷尺5m把15塔尺把10三.测量工作基本要求1. 施测原则1) 严格执行测量法律规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。2)...
